CAME GARD 8 SERIES User Manual

N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND
A B GND
UTP CAT 5
1 2 3 4
1
2
3
4
RSE
Page 16 - Manuel FA01030-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Mode Sommeil
La fonction Mode Sommeil permet de réduire la consommation d'énergie des
photocellules en standby.
Sélectionner 1 au moyen de la fonction F 60.

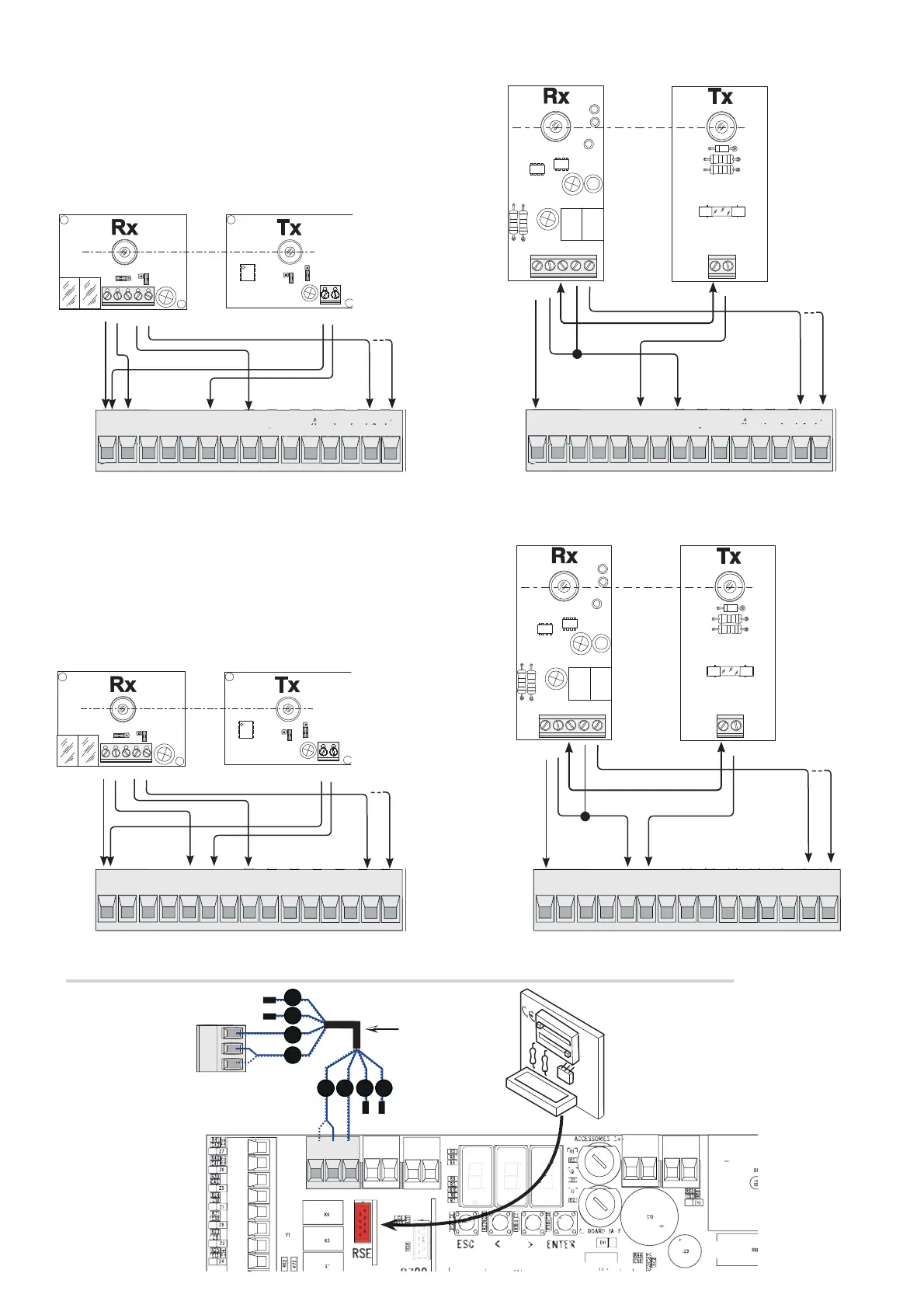

Connexion de sécurité des photocellules
La carte contrôle le bon fonctionnement des photocellules à chaque
commande d'ouverture ou de fermeture. Les anomalies, quelles qu'elles
soient, désactivent les commandes.
Sélectionner par le biais de la fonction F 5 les entrées sur lesquelles
activer la connexion.
Insérer la carte RSE.
Connexion pour fonctionnement vis-à-vis ou SAS et pour Came Remote Protocol (CRP uniquement pour ZL39EX)

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
