~1°
~89°
+
-


~1°
~89°
+
-


Page 17 - Manuel FA01030-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

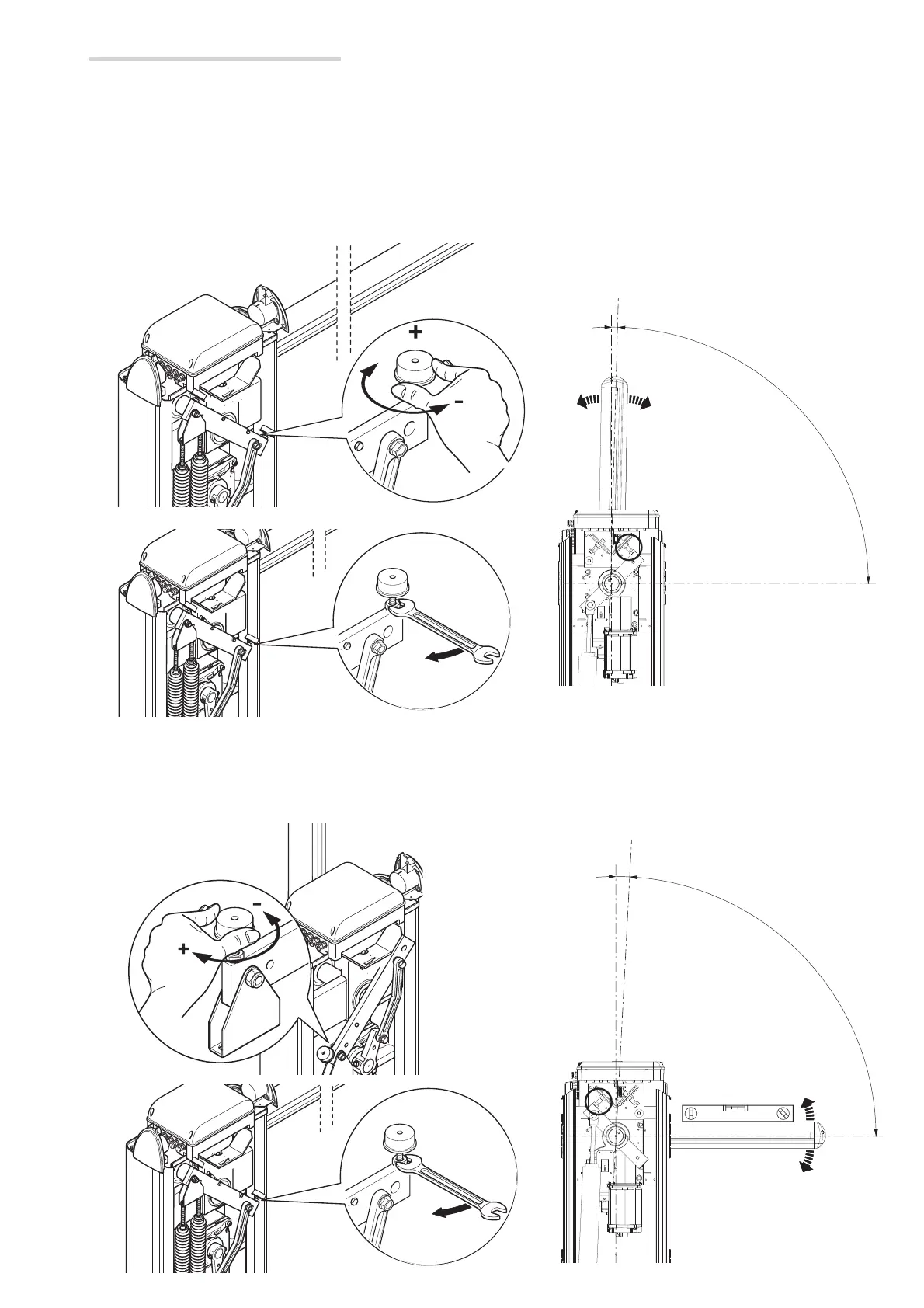

Pour corriger la position horizontale :
- lever la lisse ;
- tourner la butée mécanique de fermeture dans le sens des aiguilles d'une montre pour augmenter la course de la lisse ou dans le sens
contraire pour la réduire .
Fixer la butée à l'aide du contre-écrou .
Détermination des points de fin de course
Fermer la porte de visite et mettre l'installation sous tension. Actionner la barrière pour s'assurer que la lisse est bien parallèle à la surface de la
route en position de fermeture et à environ 89° en position d'ouverture.
⚠
Les manœuvres d'ouverture et de fermeture de la lisse doivent être effectuées avec la porte de visite fermée !
Pour corriger la position verticale de la lisse :
- baisser la lisse ;
- ouvrir la porte de visite ;
- tourner la butée mécanique d'ouverture dans le sens des aiguilles d'une montre pour augmenter la course de la lisse ou dans le sens
contraire pour la réduire .
Fixer la butée à l'aide du contre-écrou .

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
