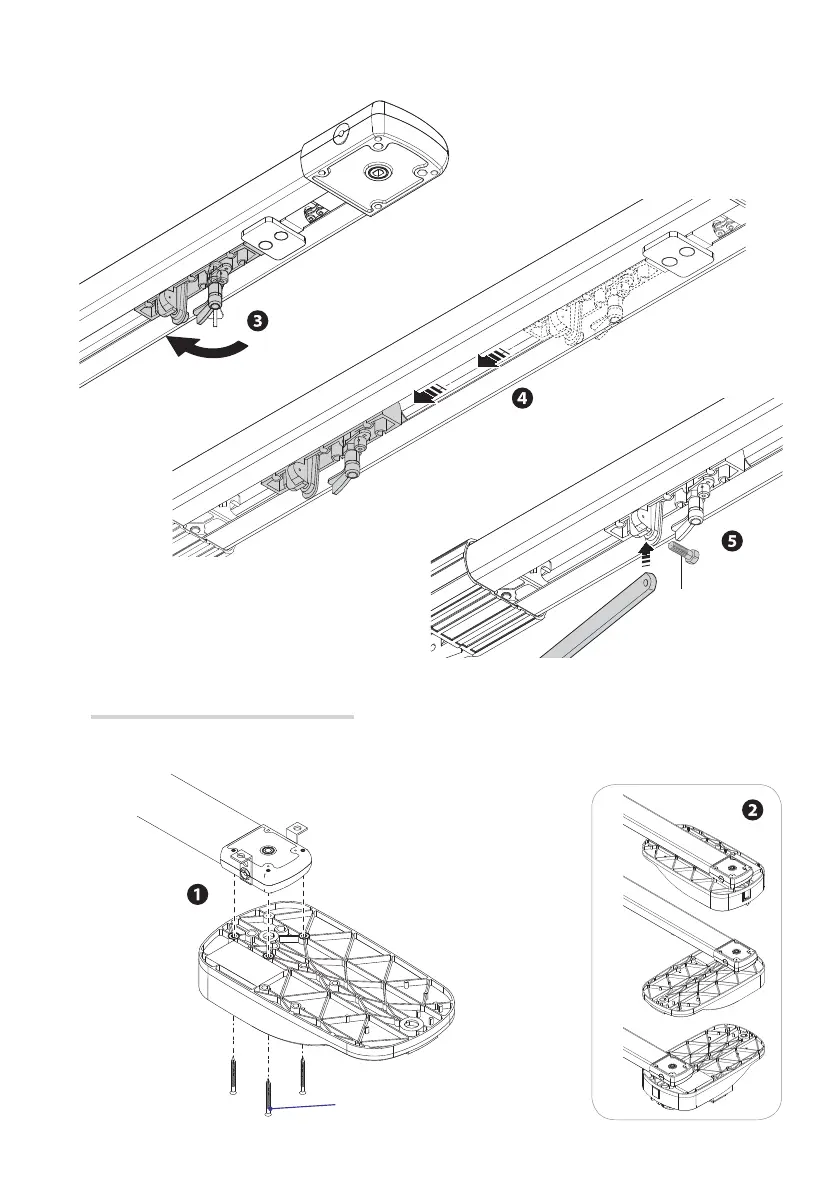

Ruotare la leva di sblocco in senso orario .
Spostare il gruppo di trascinamento verso la porta e fi ssarlo al braccio di trasmissione con il bullone
fornito .
Fissaggio dell’automazione alla guida
Fissare l'automazione alla guida di trascinamento con le tre viti fornite .
 L’automazione può essere fi ssata anche in posizione ortogonale .
