CL.SENS.
ZL56
OP.SENS.
MOTOR FUSE
8A-F
2
1
ON
ACC. FUSE 3,15A-F
LINE FUSE
1,6A-F
OPEN
OP / CL
AF
26V 17V 0V
MN
+
E-
ENC/RADIO
0V
230V
0
17
26
A.C.T.
SLOW.SENS
C.BOARD FUSE 315mA-F
L1T
L
L2T
N
Стр.
12 - Руководство
FA00045-RU - вер.
2 - 09/2016 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

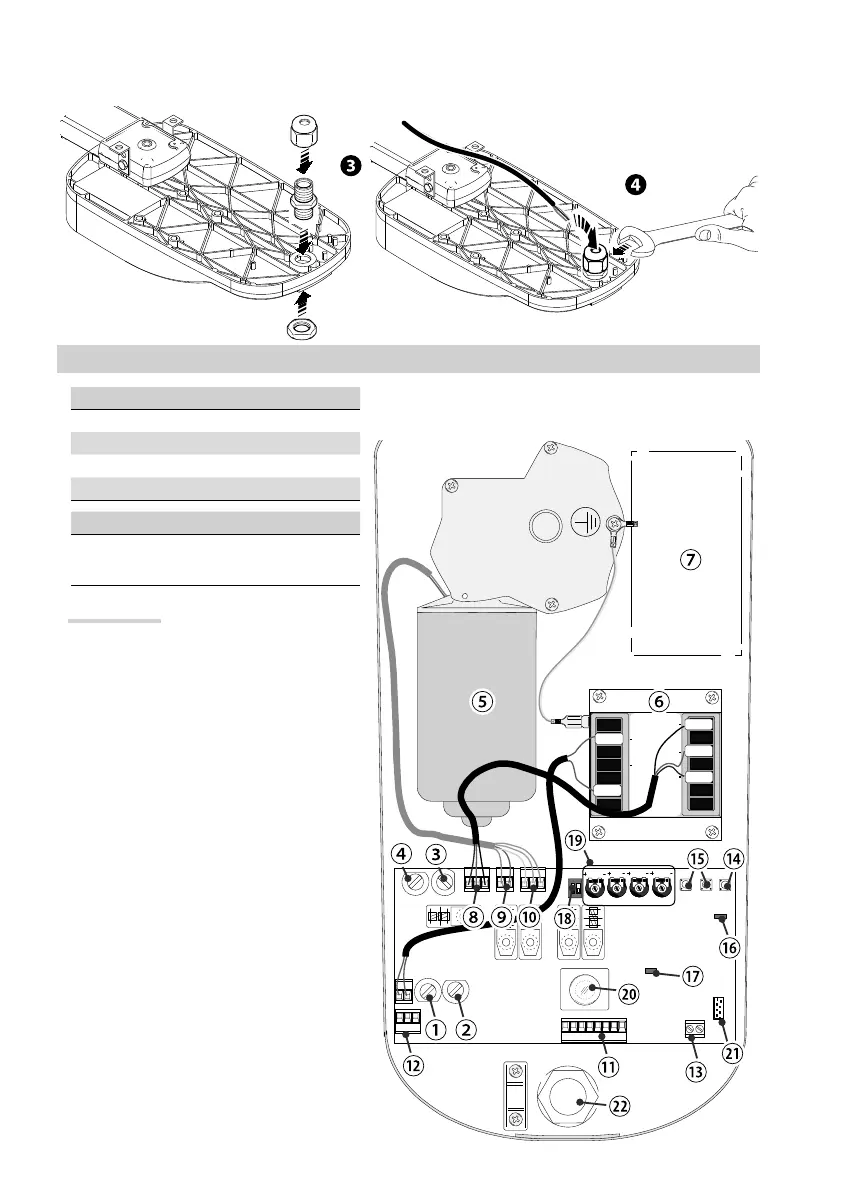

Установите гермоввод в предусмотренное для этого отверстие и проложите через него электрические кабели .
Количество кабелей зависит от варианта автоматической системы и предусмотренных дополнительных
устройств.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Двигатель (A) 8
Аксессуары (А) 3,15
Плата управления (мА) 315
Входной предохранитель (А) 1,6
ЛАМПЫ
Светодиодная лампа
дополнительного освещения
24В, E14S(Вт)
1
Компоненты
1. Входной предохранитель
2. Предохранитель двигателя
3. Предохранитель аксессуаров
4. Предохранитель платы управления
5. Мотор-редуктор
6. Трансформатор
7. Место для аккумуляторов аварийного
питания
8. Контакты подключения
трансформатора
9. Контакты подключения двигателя
10. Контакты подключения энкодера
11. Контакты подключения аксессуаров и
устройств управления
12. Контакты электропитания
13. Контакты подключения антенны
14. Кнопка программирования
15. Кнопки регулировки крайних
положений
16. Светодиодный индикатор
программирования
17. Светодиодный индикатор наличия
электропитания
18. DIP-переключатели
19. Регулировки
20. Лампа дополнительного освещения
21. Разъем для платы радиоприемника AF
22. Отверстие для прокладки кабелей
