CAME VER10 User Manual






-
+
,
.
CL.SENS.
ZL56
OP.SENS.
MOTOR FUSE 8A-F
2
1
ON
ACC. FUSE 3,15A-F
LINE FUSE 1,6A-F
OPEN
OP / CL
AF
26V17V 0V
MN
+
E-
ENC/RADIO
0V
230V
0
17
26
A.C.T.
SLOW.SENS
C.BOARD FUSE 315mA-F
L1T
L
L2T
N
10 11



 %   
#
#
0
0
Стр.
13
13 - Руководство
FA00045-RU
FA00045-RU - вер.
2
2 - 09/2016 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

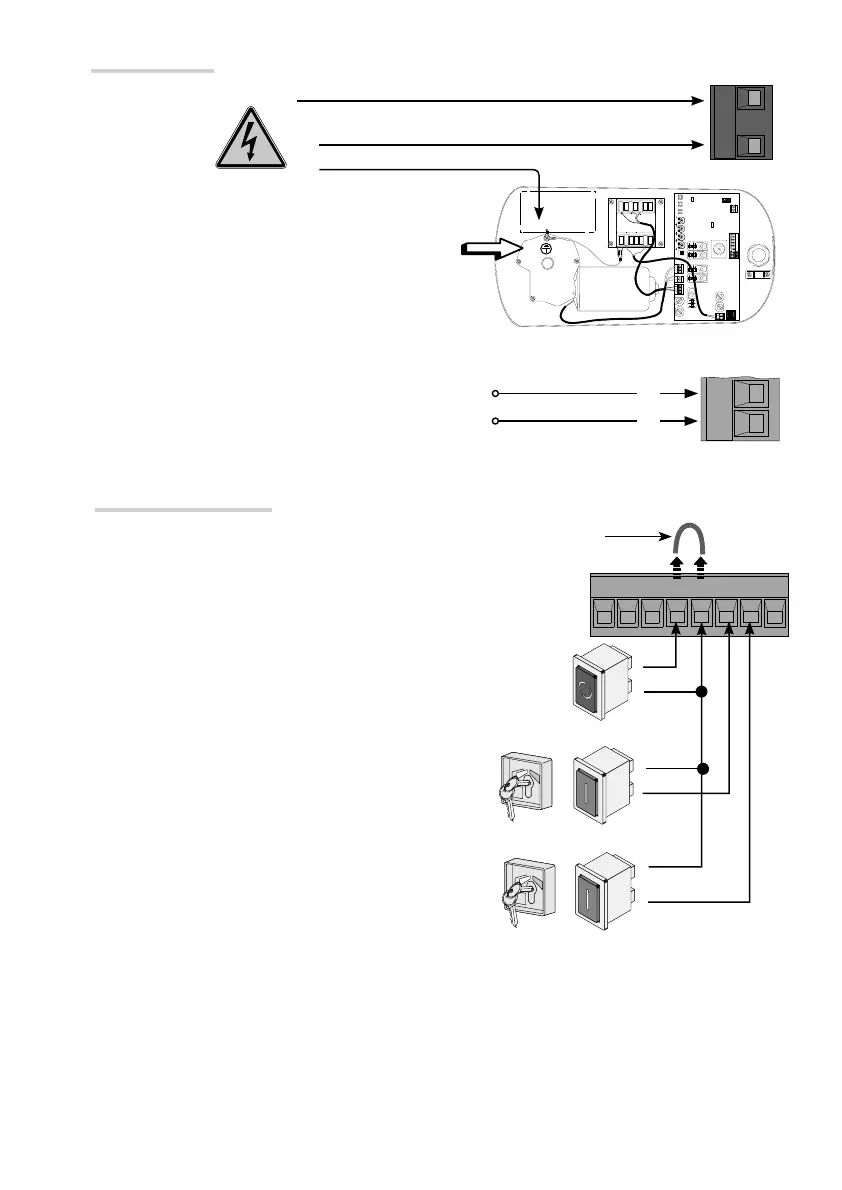

Электропитание
~230В
50/60 Гц
Электропитание аксессуаров:
- ~24 В при сетевом электропитании ~230 В;
- =24 В при электропитании от аккумуляторов.
Макс. суммарная мощность: 40 B
T
Клемма для подключения провода заземления
Устройства управления
Кнопка "Стоп" (Н.З. контакты). Данная кнопка позволяет остановить
движение ворот с последующим исключением цикла автоматического
закрывания. Для возобновления движения воспользуйтесь
устройством управления.
Функция "ОТКРЫТЬ-СТОП-ЗАКРЫТЬ" (пошаговый) с помощью
устройства управления (Н.О. контакты).
Функция "ЧАСТИЧНОЕ ОТКРЫВАНИЕ" с помощью устройства
управления (Н.О. контакты).
При подключении устройства удалить перемычку
