CL.SENS.
ZL56
OP.SENS.
MOTOR FUSE
8A-F
2
1
ON
ACC. FUSE 3,15A-F
LINE FUSE
1,6A-F
OPEN
OP / CL
AF
26V 17V 0V
MN
+
E-
ENC/RADIO
0V
230V
0
17
26
A.C.T.
SLOW.SENS
C.BOARD FUSE 315mA-F
L1T
L
L2T
N
Pag.
12 - Manuale
FA00045-IT - ver.
2 - 09/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

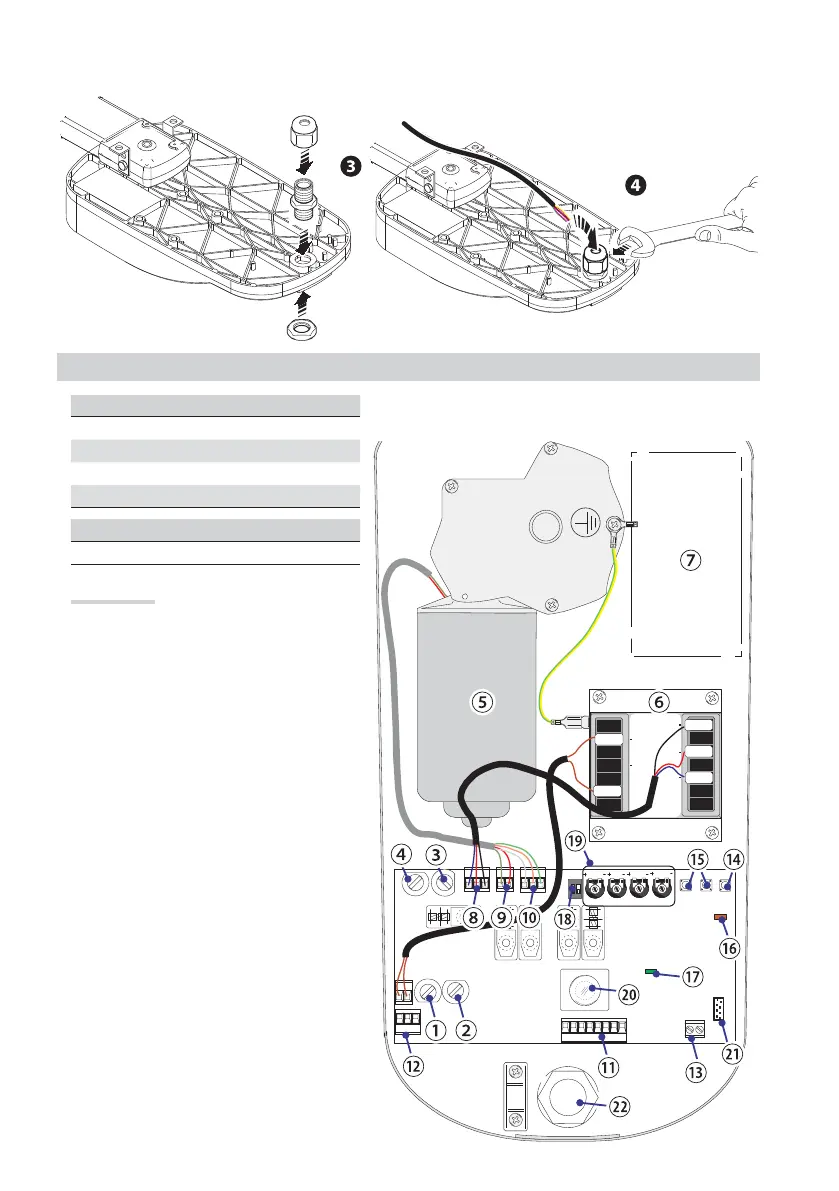

Montare il pressacavo nel foro predisposto e inserire i cavi elettrici .
Il numero di cavi dipende dal tipo di impianto e dagli accessori previsti.
COLLEGAMENTI ELETTRICI
TABELLA FUSIBILI
Motore (A) 8
Accessori (A) 3,15
Dispositivo di comando (mA) 315
Fusibili di linea (A) 1,6
LAMPADE
Di cortesia a LED 24V E14S (W) 1
Componenti
1. Fusibile di linea
2. Fusibile motore
3. Fusibile accessori
4. Fusibile quadro/scheda
5. Motoriduttore
6. Trasformatore
7. Alloggiamento batterie
8. Morsettiera collegamento trasformatore
9. Morsettiera collegamento motoriduttore
10. Morsettiera collegamento Encoder
11. Morsettiera collegamento accessori e dispositivi
di comando
12. Morsettiera di alimentazione
13. Morsettiera collegamento antenna
14. Tasto di memorizzazione
15. Tasti di regolazione dei finecorsa
16. LED di programmazione
17. LED di segnalazione alimentazione presente
18. DIP
19. Trimmer
20. Lampada di cortesia
21. Connettore scheda AF
22. Foro per passaggio cavi
