28
48
Pag.
7 - Manuale
FA00045-IT - ver.
2 - 09/2016- © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Verifiche preliminari
Prima di procedere all’installazione è necessario:
prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo
di disconnessione onnipolare, che consenta la disconnessione completa nelle condizioni della categoria di
sovratensione III (ovvero con una distanza maggiore di 3 mm tra i contatti);
predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione
contro il danneggiamento meccanico;
verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di
protezione) siano provviste di isolamento supplementare rispetto ad altre parti conduttrici interne;
verificare che la porta sia ben bilanciata; se fermata in un qualsiasi punto intermedio deve mantenere la
posizione.
Tipi di cavi e spessori minimi
Collegamento Tipo cavo
Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro 230 V AC H05VV-F
3G x 1,5 mm
2
3G x 2,5 mm
2
Lampeggiatore
FROR CEI
20-22
CEI EN
50267-2-1
2 x 0,5 mm
2
Trasmettitori fotocellule 2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
Antenna RG58 max 10 m
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi
sulla base dell’effettivo assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa
CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve
essere riconsiderato sulla base degli assorbimenti e delle distanze effettivi. Per i collegamenti di prodotti non
contemplati in questo manuale fa fede la documentazione allegata ai prodotti stessi.

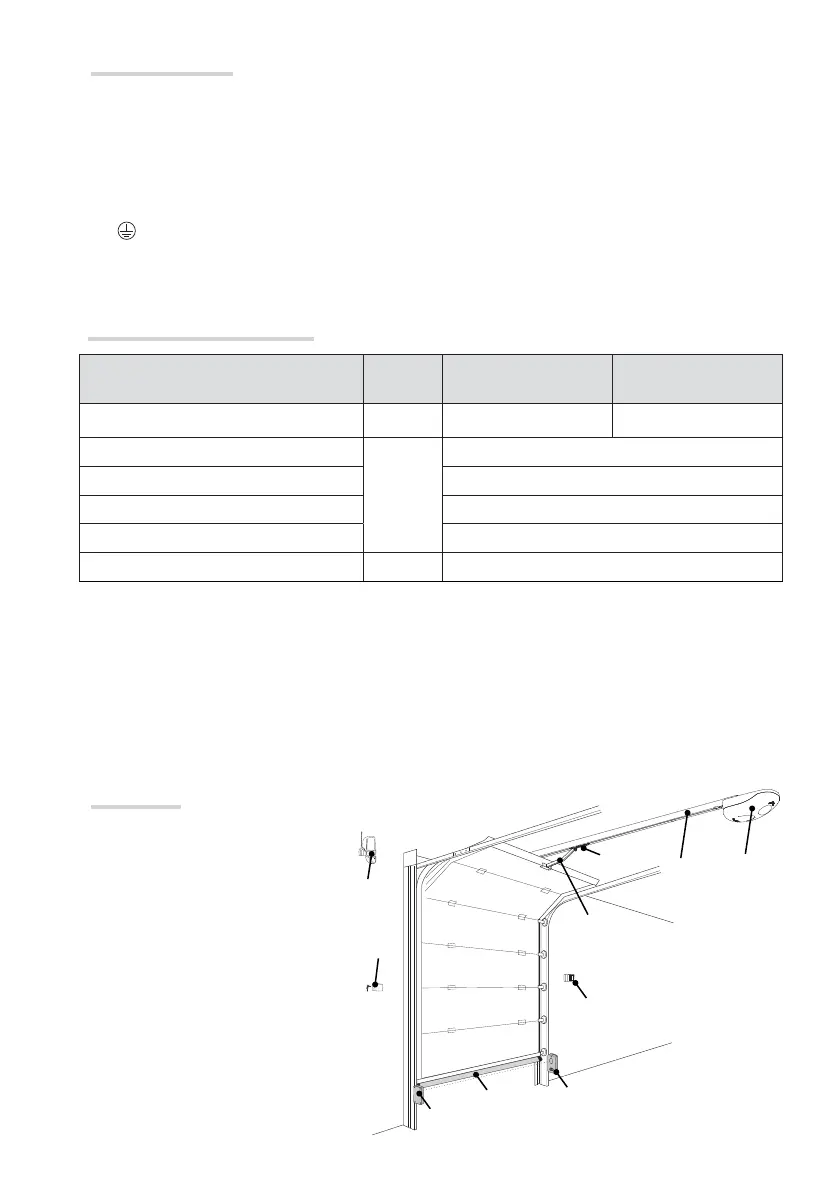

Impianto tipo
1. Automazione
2. Guida di trascinamento
3. Dispositivo di sblocco
4. Braccio di trasmissione
5. Selettore a chiave
6. Fotocellule
7. Dispositivo di comando
8. Bordo sensibile
9. Lampeggiatore
