CAME VER10 - Page 61

212140
400
3020 ÷ 4020
38
①
②
③
④
⑥
⑤
⑦
⑧
⑨
⑪
⑩
⑦
①
②
③
④
⑤
Page
5
5 - Manuel
FA00045-FR
FA00045-FR - vers.
2
2 - 09/2016- © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

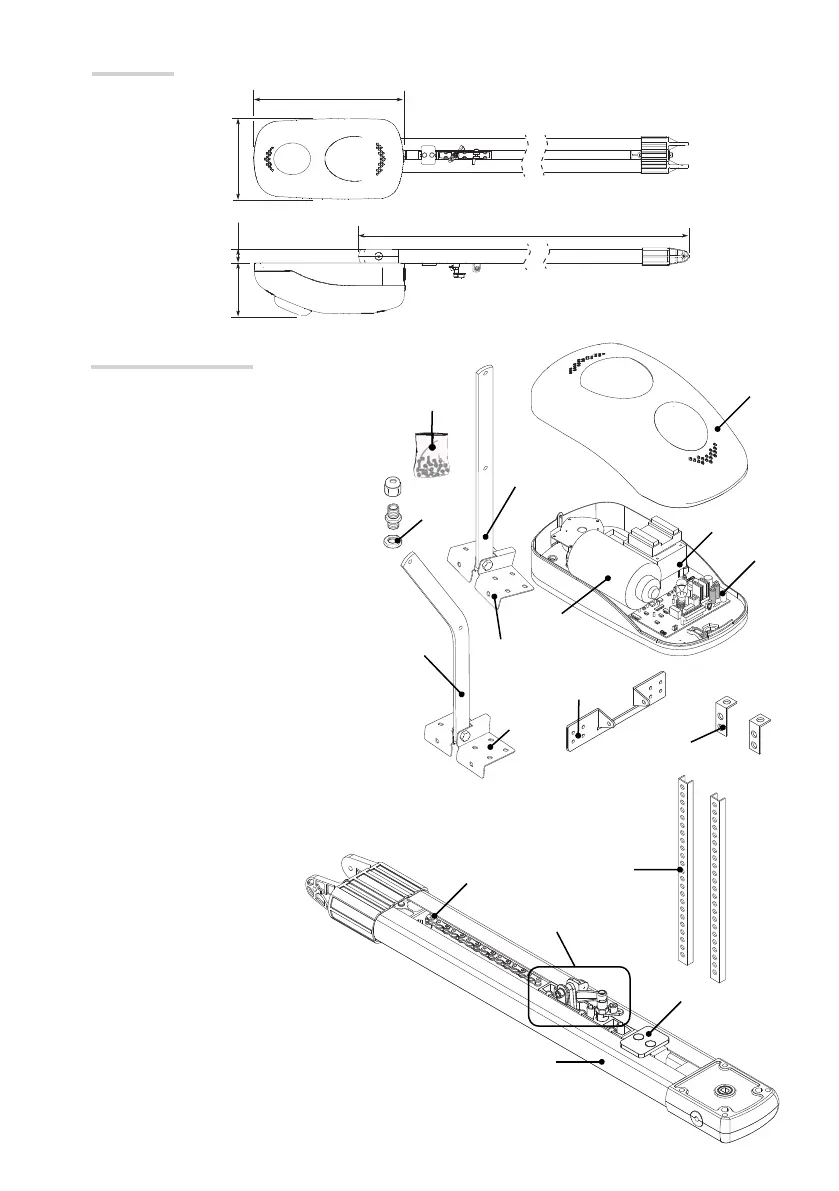

Description des parties
1. Capot
2. Motoréducteur
3. Transformateur
4. Carte électronique
5. Bras de transmission pour VER10*
6. Bras de transmission pour VER12*
7. Étrier de fixation porte
8. Étrier de fixation glissière
9. Étriers de fixation au plafond
10. Passe-câble
11. Vis de fixation
☞ (*) Uniquement pour portes
sectionnelles.
Dimensions
Description du rail de guidage
1. Guide
2. Chaîne ou courroie
3. Groupe d'entraînement avec levier de déblocage
4. Butée mécanique
5. Tirants de support
