Page 10 - Manuel FA01768-FR - 07/2022 - © CAME S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis. - Traduction des instructions originales
INSTALLATION
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation de l'automatisme et des accessoires varie en fonction de
la zone d'installation. C'est donc l'installateur qui doit choisir la solution la plus indiquée.

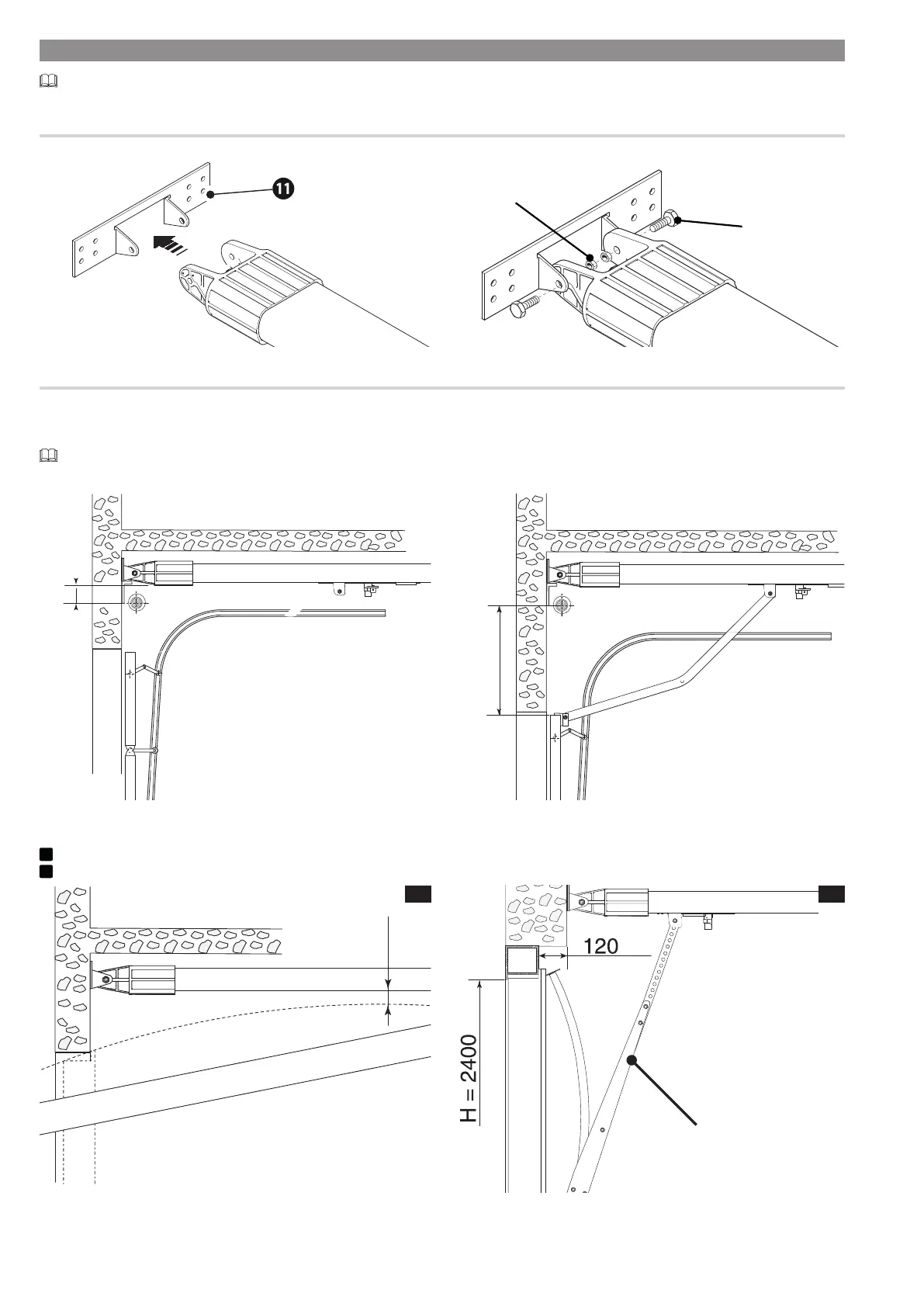

Préparation du rail
M6 x 20
M6
Positionnement du rail
Portes sectionnelles
Positionner le rail au-dessus de l'encombrement de l'étrier de l'axe à ressort selon les mesures du dessin.
Si la distance entre l’axe à ressort et la partie supérieure de la porte est comprise entre 300 et 600 mm, se servir du bras de transmission V122 (non
fourni comme accessoire).
20÷30
300÷ 600
Portes basculantes
A
Sur les portes basculantes à ressorts (à enfoncement total), positionner le rail à 20 mm du point d'encombrement le plus haut durant l'ouverture.
B
Sur les portes basculantes à contrepoids (à enfoncement partiel), utiliser le bras de transmission V201 (non fourni comme accessoire).
20
A
V201
B
