Стр. 10 - Руководство FA01768-RU - 07/2022 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, поскольку пространство для крепления автоматики и дополнительных принадлежностей
может изменяться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться монтажником во время установки.

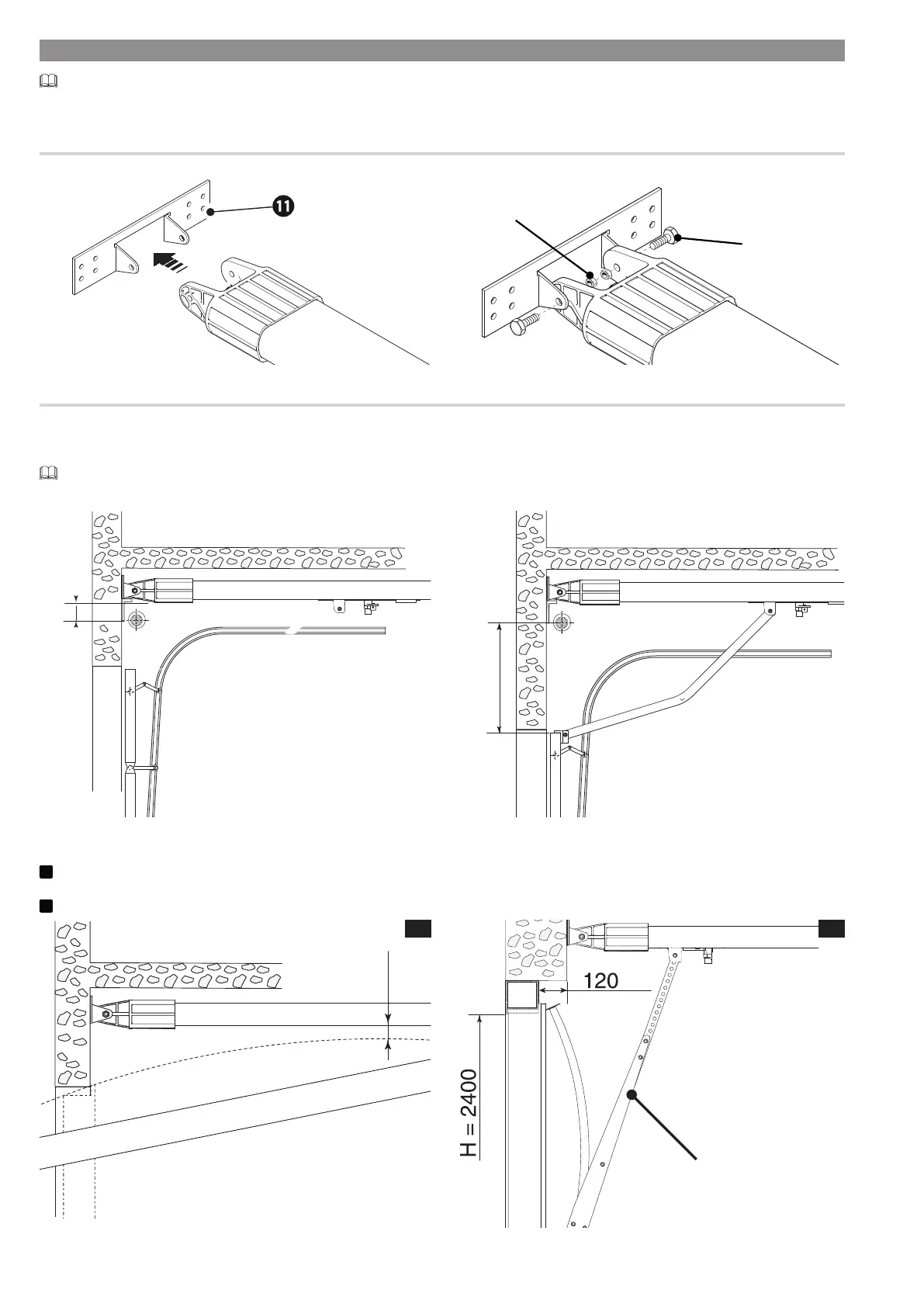

Подготовка направляющей
M6 x 20
M6
Установка направляющей
Секционные ворота
Установите направляющий профиль над креплением вала с пружинами, соблюдая указанные на рисунке расстояния.
Если расстояние между валом с пружинами и верхним краем ворот составляет 300-600 мм, необходимо использовать рычаг V122 (не входит в ком-
плект поставки).
20÷30
300÷ 600
Подъемно-поворотные ворота
A
При автоматизации подъемно-поворотных ворот с пружинами и полным заходом направляющая должна располагаться в 20мм от верхней точки подъема
полотна.
B
Для подъемно-поворотных ворот с противовесами и частичным заходом используйте рычаг-адаптер V201 (не входит в комплект поставки).
20
A
V201
B
