M6 x 14
M6
Pag.
10 - Manuale
FA00045-IT - ver.
2 - 09/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

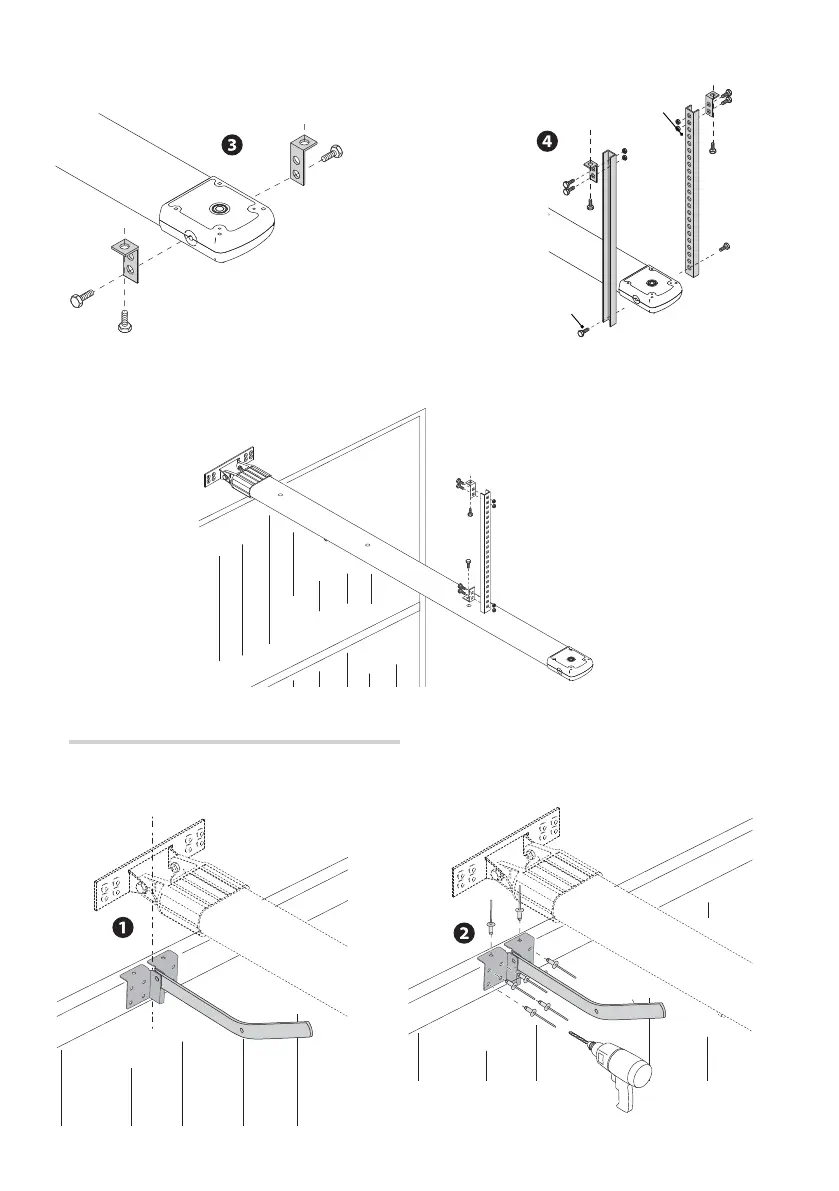

Fissare le sta e alla guida e al so tto ❸.
⚠ Se necessario utilizzare dei tiranti di sostegno aggiuntivi ❹.
Forare il so tto con il trapano in corrispondenza dei fori delle sta e e fi ssarle al so tto con viti e tasselli adeguati.
Fissaggio del braccio di trasmissione alla porta
Posizionare la sta a del braccio di trasmissioneal traverso superiore della porta perpendicolarmente alla guida
di trascinamento e fi ssarla con le viti in dotazione o altre viti adeguate .
