xx
20÷30
V122
300÷600
20
Pag.
9 - Manuale
FA00045-IT - ver.
2 - 09/2016- © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

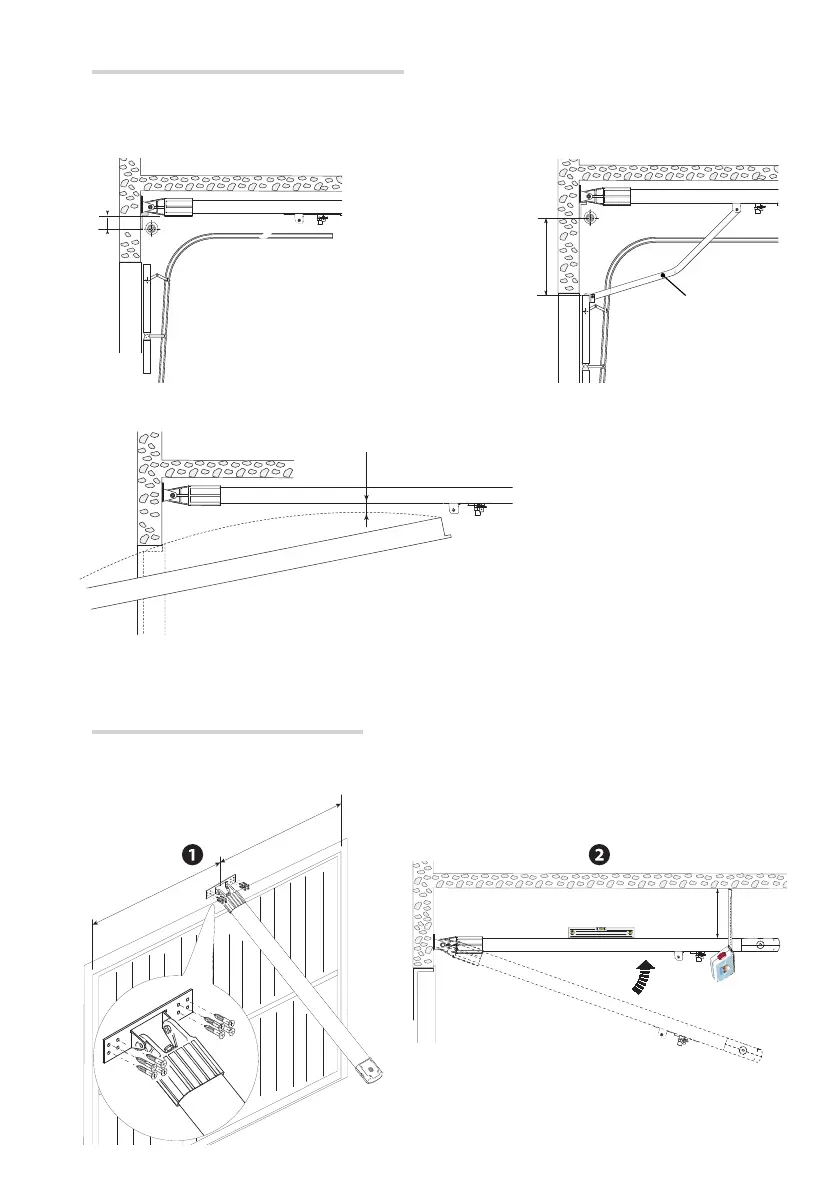

Posizionamento della guida di trascinamento
Porte sezionali: sopra l’ingombro della sta a del palo-molla. Se la distanza tra il palo-molla e la parte superiore
della porta è compresa tra 300 e 600, utilizzare il braccio di trasmissione V122.
Per porte basculanti debordanti, tenere la guida a 20 dal punto d'ingombro più alto durante l'apertura.
Fissaggio della guida di trascinamento
La guida di trascinamento va fi ssata al centro del vano porta, utilizzando viti adeguate .
Sollevare la guida e posizionarla orizzontalmente per misurare la distanza dal soffitto e fissarla .
☞
Per porte basculanti debordanti a parziale rientranza, utilizzare il braccio di trasmissione V201.
