48
NAMEPLATE LOCATION
CRANKCASE MOTOR
BARREL-LEFT SIDE
DISCHARGE VALVE
LOCATION
LIFTING LUG
(NEW MODELS ONLY)
TEMPERATURE SENSOR
CYLINDER HEAD
DISCHARGE GAS
CYLINDER HEAD
COOLING FAN
MOUNTING STUDS
(06ER MODELS ONLY)
SUCTION VALVE
LOCATION
(ON MOTOR END COVER)
1/4" NPT HIGH
PRESSURE
CONNECTION
1/4" NPT LOW
PRESSURE
CONNECTION
FACTORY SUPPLIED
SCHRADER TYPE
FITTING
(DO NOT ADD OIL HERE)
BLANK PLATE
REMOVE FOR
EQUALIZING LINE
OR OIL FLOAT
CONNECTION
1/4" NPT OIL PUMP
PRESSURE CONNECTION
OIL PRESSURE ACCESS TEE
TO BE INSTALLED IN THIS CONNECTION
HIGH SIDE CONNECTION OF OIL
PRESSURE SWITCH TO BE CONNECTED
TO FLARED END OF INSTALLED TEE
7/16"-20 SAE OIL DRAIN
CONNECTION
CRANKCASE OIL SUMP
OIL LEVEL SIGHTGLASS
INTERCHANGEABLE
WITH BLANK PLATE
CRANKCASE HEATER
(ACCESSORY)
INSERTS INTO WELL
IN BOTTOM COVER
1/4" NPT (2) CONNECTIONS
(1) ABOVE SIGHTGLASS
(1) ABOVE BLANK PLATE
USED FOR:
A) OIL FILL CONNECTION
B) LOW SWITCH OIL SAFETY
SWITCH CONNECTION
BEARING HEAD
(CONTAINS OIL PUMP)
1/4" NPT OR
5/8-18 SAE OIL DRAIN
CRANKCASE MOT
COMPARTMENT
6:00 POSITION
CRANKCASE MOTOR
BARREL
NOTE: Bolt sizes and thread pitch: Compressors are built using English unit
bolts. The bolts have no exact metric equivalents. Therefore, to prevent possible
cross-threading, loose bolts, or damage to threaded portions of the casing,
comparable metric measurements are not included.

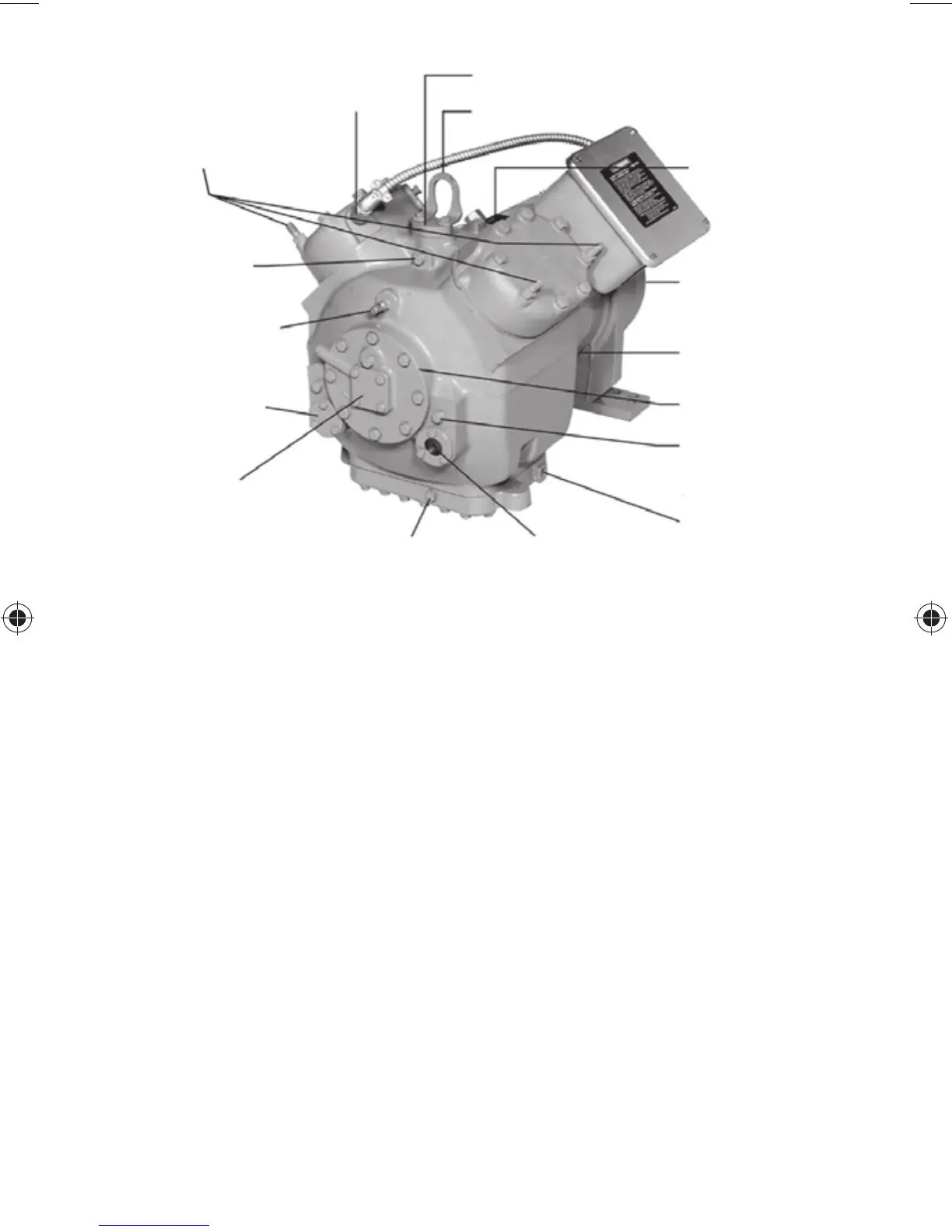

Fig. 12 — 06E 4-Cylinder Compressor (50 and old 66 Cfm)
Connection Points
