AUX
B
1
3 5 7 9
2
4 6 8
-B2 +B2 +B1
1 2 3 4
1 2
1
9
8
16
19
17
11
18
14
15
13
2221
20
12
10
1 A6
1 B6

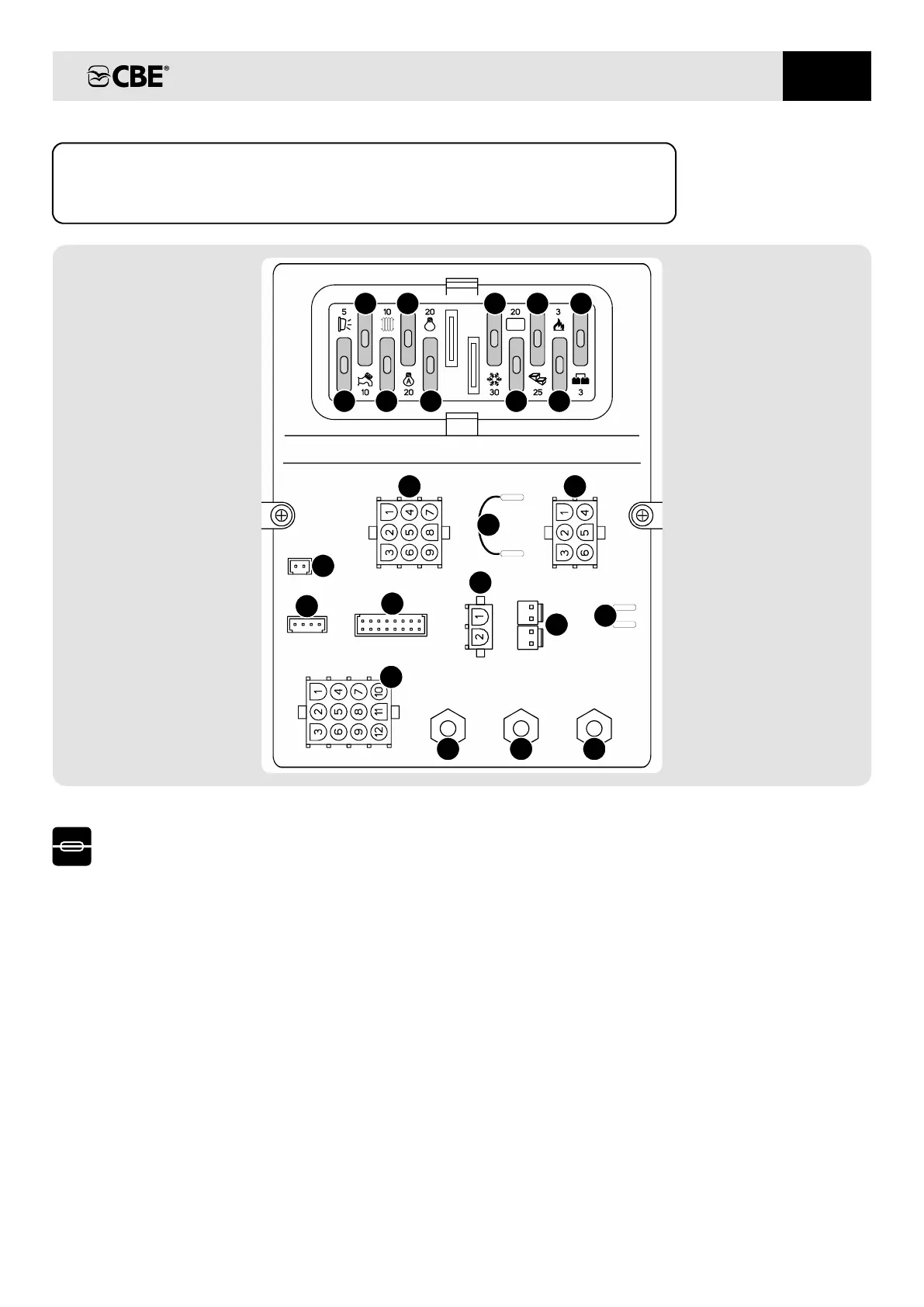

QUADRO DI DISTRIBUZIONE “DS300-ST”
FUSIBILI DI PROTEZIONE
11
IT
8) Fusibile 25A per l’alimentazione del gradino
elettrico, collegata direttamente alla batteria
servizi (B2).
9) Fusibile 3A per l’alimentazione del gas (frigo,
cucina, valvola boiler ecc.), collegata
direttamente alla batteria servizi (B2).
10) Fusibile 3A per la protezione dell’uscita OUT D+
simulata.
11) Collegamento frigo AES - Ponte per l’esclusione
del relè frigo trivalente, serve per collegare il
frigo AES direttamente alla batteria servizi (B2).
12) Uscita simulata D+ alternatore per il comando
di: gradino elettrico, frigo AES, valvola scarico
elettrica, rientro antenna elettrica.
5) Fusibile 20A per l' alimentazione del gruppo
luci “B”.
1) Fusibile 5A per l' alimentazione della luce esterna.
4) Fusibile 20A per l' alimentazione del gruppo
luci “A”.
6) Fusibile 30A per l' alimentazione del frigo 12V
AES e trivalente. Il frigo trivalente si spegne
automaticamente con il motore fermo.
3) Fusibile 10A per l' alimentazione della
stufa/boiler.
2) Fusibile 10A per l' alimentazione della pompa
acqua.
7) Fusibile 20A per l’alimentazione ausiliaria
(regolatore solare), collegata direttamente alla
batteria servizi (B2).
