FONCTION
FR
40
1
2
a) avec alternateur: par le relais séparateur quand
le moteur a démarré.
b) avec réseau 230V:
.
système à tampon par le
chargeur batterie
RECHARGE BATTERIE MOTEUR (B1)
Avec chargeur batteries: un dispositif électronique
permit une recharge ( 2A) de la
batterie (B1)
courant nominal
moteur . Le système donne priorité de
charge à la batterie services (B2).
RECHARGE BATTERIE SERVICES (B2)
c) avec panneau solaire: par le limiteur de charge.
Un dispositif électronique commandé par le signal “+
clef” ON, active les fonctions D+ (parallèle entres les
batteries, sortie +OUT D+, lumière extérieure etc.)
lorsque la tension de la batterie moteur est > à 13,5V
et il les désactive avec “+ clef” OFF ou avec tension <
à 12,5V.
FONCTIONS D+
Les fonctions D+ peuvent être activées seulement si
la batterie de services B2 est branchée.
Fonctionnement sans SMART ALTERNATOR:
Fonctionnement avec SMART ALTERNATOR
(présent sur les tableaux de distribution DS300
produits à partir de septembre 2019):
Condition A: signal “+ clef” ON et tension de la
batterie moteur > à 13,5V. Les
fonctions D+ sont désactivées avec “+
clef” OFF ou avec tension < à 12,5V.
P -our les véhicules équipés du SMART ALTER
NATOR n dispositif électronique active les fonctions
D+ (parallèle entres les batteries, sortie OUT D+,
lumière extérieure etc.) avec moteur démarré. Les
fonctions D+ sont actives en présence de au moins
une des conditions suivantes:
, u
Condition B: signal “+ clef” ON et signal “D+” négatif
(-). Les fonctions D+ sont désactivées
en l’absence de l'un des deux signaux.
N.B.: en présence des deux conditions, les fonctions
D+ sont désactivées en l’absence du signal “+ clef”.
Les fonctions D+ peuvent être activées seulement si
la batterie de services B2 est branchée.

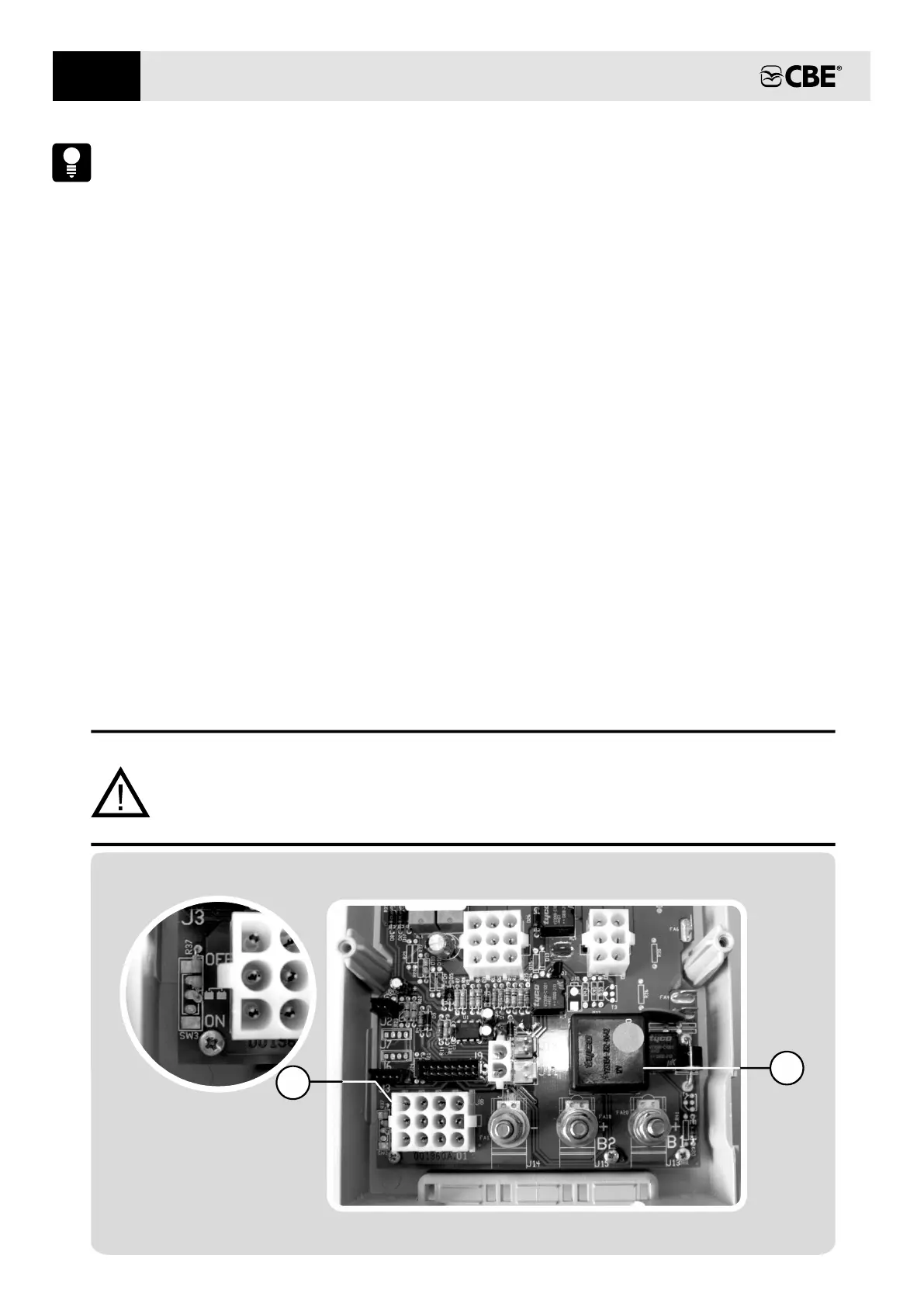

IMPORTANT En cas d’installation d’appareils exigeant de désactiver de façon permanente
le relais parallèle batteries (réf. 1), il faut enlever la résistance R37 (réf. 2). Il est possible
d’enlever la résistance avec des ciseaux/un cutter en faisant très attention à ne pas
endommager les pistes au-dessous.
:
