Vorzeltlichtes.
2) 10A Sicherung für die Versorgung der
Wasserpumpe.
1) 5A Sicherung für die Versorgung des
3) 10A Sicherung für die Versorgung der
Heizung/Boiler.
4) 20A Sicherung für die Versorgung der
Lichtgruppe “A”.
5) 20A Sicherung für die Versorgung der
Lichtgruppe “B”.
7) 20A Sicherung für die Aux-Versorgung
(Solarladeregler), sie hängt direkt von B2 ab.
6) 30A Sicherung für die Versorgung des 12V-
AES- u. Absorberkühlschrankes. Bei
ausgeschaltetem Motor geht der
Absorberkühlschrank automatisch aus.
AUX
B
1
3 5 7 9
2
4 6 8
-B2 +B2 +B1
1 2 3 4
1 2
1
9
8
16
19
17
11
18
14
15
13
2221
20
12
10
1 A6
1 B6

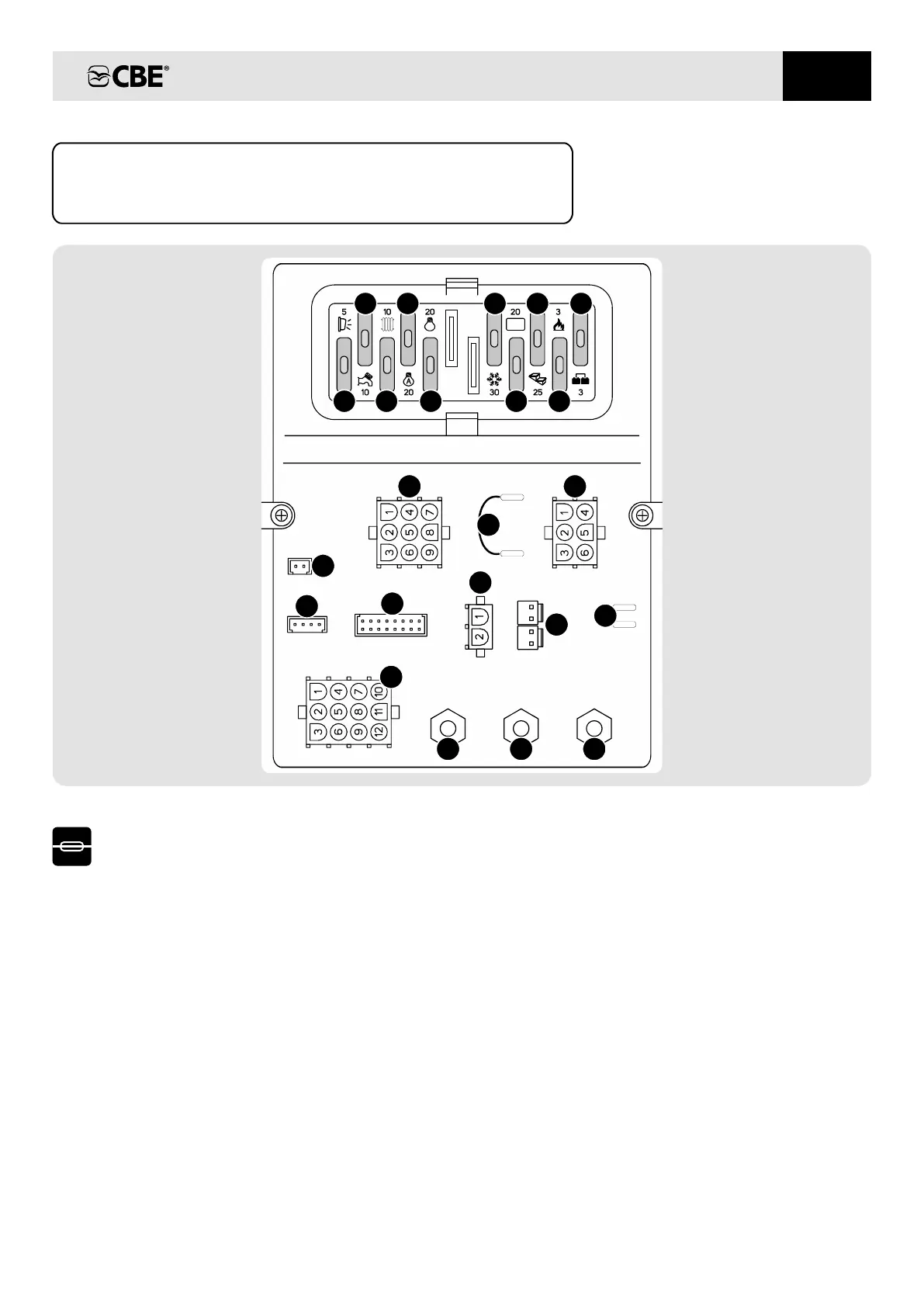

VERTEILUNGSMODUL “DS300 ”-ST
SICHERUNGEN
9) 3A Sicherung für die Gasversorgung
(Kühlschrank, Küche, Boiler-Ventil u.s.w.). Sie
hängt direkt von B2 ab.
11) Das ist eine Brücke, die das
Absorberkühlschrank-Relais ausschließt; sie
dient, um den AES Kühlschrank direkt an B2
anzuschließen.
12) Simuliertes D+ Lichtmaschine Ausgang, die
die elektrische Trittstufe, den AES-
Kühlschrank, das elektrische Abflußventil und
die Einfahrt von der elektrischen Antenne
steuert.
8) 25A Sicherung für die Versorgung der
elektrischen Trittstufe, sie hängt direkt von B2
ab.
10) 3A Sicherung für den Schutz des Ausgangs
“simuliertes D+”.
