FUNKTIONEN
DE
31
1
2
E ine elektronische Einrichtung, die über die „+
Zündung ON“ gesteuert wird, schaltet die D+
Funktionen (Parallelschaltung der Batterien, Ausgang
OUT D+, Vorzeltleuchte usw.) bei Fahrzeugbatterie-
Spannung > 13.5V ein und schaltet sie bei „Zündung“
OFF oder bei Spannung < 12.5V aus.
a) mittels Lichtmaschine: Trenn-Über das
b) wenn 230V-Aussennetz anliegt: Pufferbetrieb
Mittels Ladegerät: Eine elektronische Einrichtung
(die vom Mikroprozessor gesteuert wird) erlaubt
eine itladung ( A) von der Fahrzeug-
Batterie B1 . System gibt aber Priorität der
Verbraucherbatterie (B2).
M nennstrom 2
( )
D+ FUNKTIONEN
c) mittels Solarpanel: durch Solarladeregler.
FAHRZEUG BATTERIE (B1) MITLADUNG
AUFBAUBATTERIE WIEDERAUFLADUNG
(B2)
Relais wenn Motor .der läuft
mittels Lagegerät.
Betrieb ohne SMART ALTERNATOR:
Die D+ Funktionen können aktiviert werden, erst wenn
die Verbraucherbatterie angeklemmt ist.
Bedingung A: Mit Signal „+ Zündung” ON und
Fahrzeugbatteriespannung > 13,5V.
Die D+ Funktionen werden de
aktiviert mit „+ Zündung“ OFF oder
Fahrzeugbatteriespannung < 12,5V.
-
Betrieb mit SMART ALTERNATOR (auf allen
DS300 vorhanden, die seit September 2019
hergestellt werden):
Für Fahrzeuge mit SMART ALTERNATOR, schaltet
eine elektronische Einrichtung die D+ Funktionen bei
laufendem Motor ein (Parallelschaltung der Batterien,
Ausgang OUT D+, Vorzeltleuchte usw.). Die Funk
tionen werden aktiviert, wenn mindestens eine der
folgenden Bedingungen vorliegt:
-
Bedingung B: Mit Signal „+ Zündung“ ON und mit
Signal D+ negativ (-). Die D+ Funk
tionen werden deaktiviert, wenn
eines der beiden Signale fehlt.
-
N.B.: Wenn beide Bedingungen vorliegen, werden die
D+ Funktionen deaktiviert, wenn das „+ Zündung“-
Signal fehlt.
Die D+ Funktionen können aktiviert werden, erst wenn
die Verbraucherbatterie angeklemmt ist.

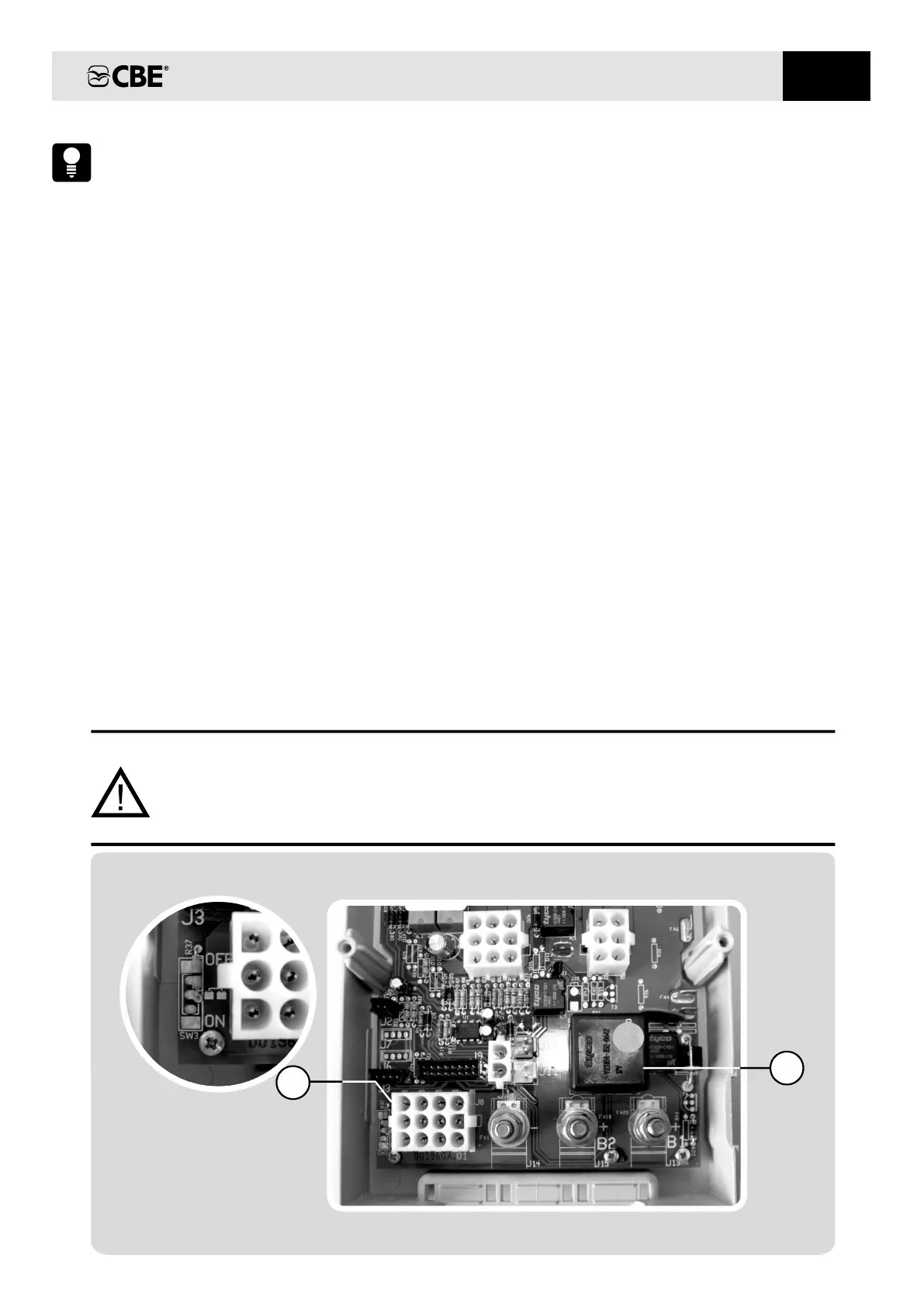

WICHTIG: bei der Installation von Geräten, bei denen dauerhaft das Relais für die
Parallelschaltung der Batterien (Pos. 1) deaktiviert werden muss, ist der Widerstand R37
(Pos. 2) zu entfernen. Dies kann mithilfe einer Schere oder einer Schneidzange erfolgen,
wobei unbedingt darauf zu achten ist, dass die darunter liegenden Leiterbahnen nicht
beschädigt werden.
