CEA DIGITECH 400 PULSED - Troubleshooting and Board Replacement; Troubleshooting Common Difficulties; Replacing Electronic Circuit Boards

103
R5 C3
R6
R7 C4 C5 C6
R24
C40
C43
C30 R47 R48
C21 R34 R35
C23 R39
R40
C22 R37 R38 R41
R51 R52
D9
R53
R54 R55 R56
C34C31 C35C32
C29
R12
R46
C18 C17 R32
C28 R45C27 R44C26 R43
C13
R23
R22
R18 R19 R20 R21
C7
R9
ISO8
R15R12R8R4
D8
29
30
31
37
36
37
38
35
323334

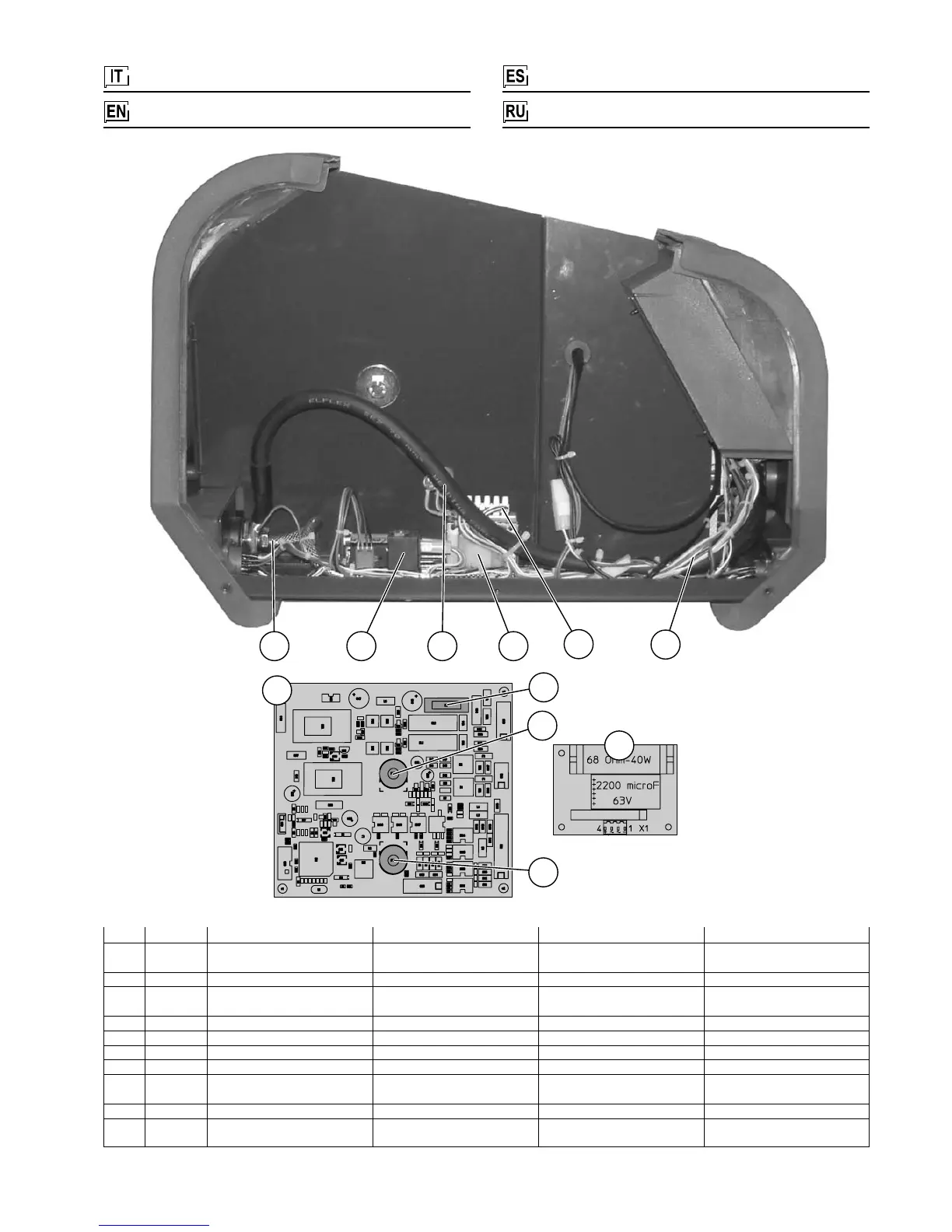

Lista ricambi (TA4)
Spare parts list (TA4)
Lista repuestos (TA4)
Список запасных частей (TA4)
Cod.
413622
488320
481505
413771
425984
485040
376758
429011
453015
376752
Descrizione
Cablaggio ausiliario
Condensatore 10 nF
Trasformatore ausiliario
Cavo di potenza
Elettrovalvola
Tubo gas
Scheda comando motore
Fusibile 10 A 5x20 ritardato
Potenziometro 10kOhm
Scheda alimentazione "Push pull"
Description
Auxiliary wiring
10nF capacitor
Auxiliary transformer
Power cable
Solenoide valve
Gas tube
Motor control PCB
10 A 5x20 fuse
10kOhm Potentiometer
Push pull supply PCB
Descripcion
Cablo auxiliar
Condensador 10 nF
Transformador auxiliar
Cable de potencia
Electroválvula
Tubo del gas
Tarjeta control motor
Fusible 10 A 5x20
Potenciómetro 10kOhm
Tarjeta alimentación "Push pull"
Pos.
29
30
31
32
33
34
35
36
37
38
Наименование
Вспомогательный
электромонтаж
Конденсатор 10 нФ
Вспомогательный
трансформатор
Силовой кабель
Электроклапан
Газовая труба
Плата управления приводом
Плавкий предохранитель 10 A
5x20 с задержкой срабатывания
Потенциометр 10 кОм
Плата электропитания “Push-
pull”
