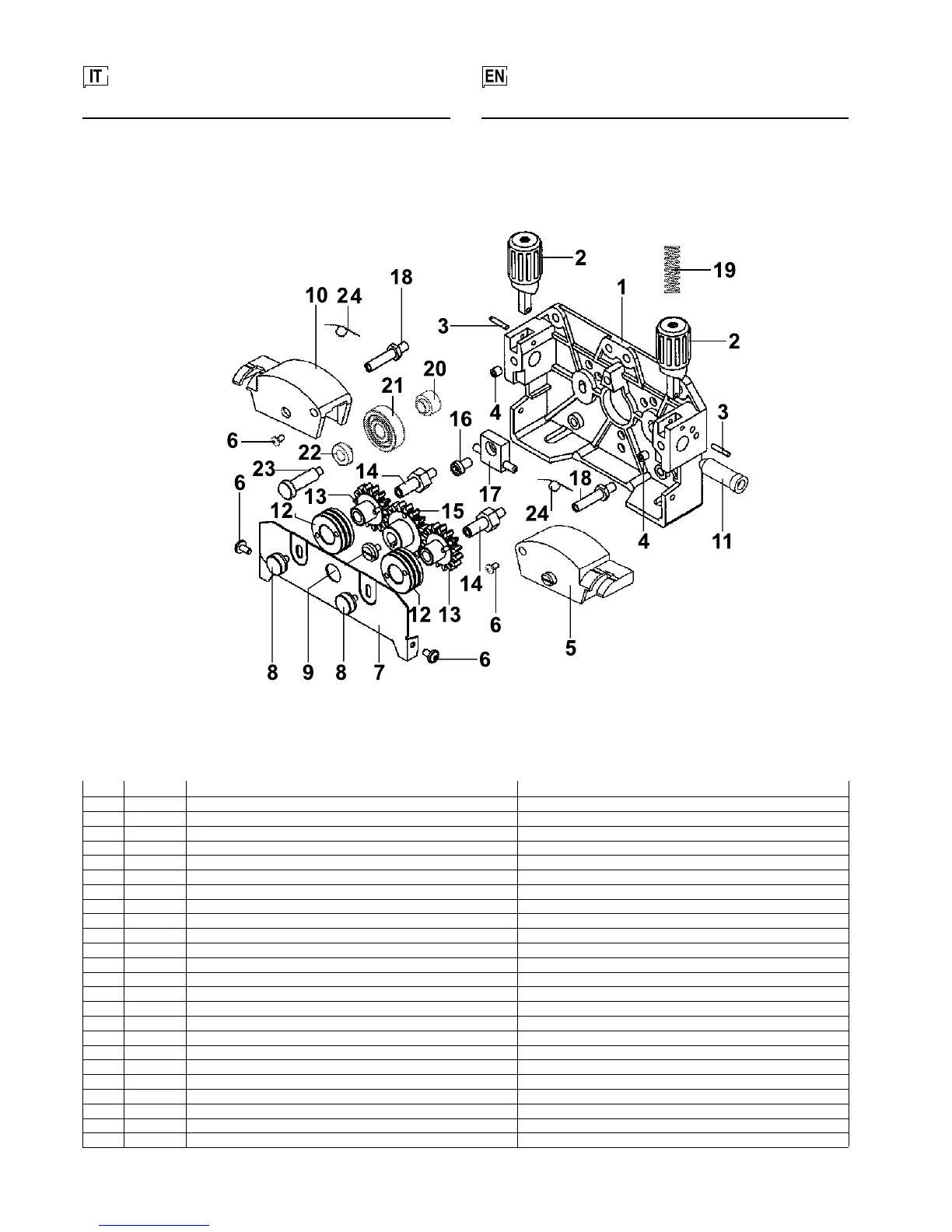

Complessivo meccanismo di
trascinamento a 4 rulli
Complete entrainment mechanism with
4 rolls
Cod.
307270
437075
676510
695560
356958
487808
450100
487803
487807
356957
434275
Tab. A
435070
449035
435065
487801
434270
487809
441211
424044
458906
424049
487877
441206
Descrizione
Base meccanismo di trascinamento
Dispositivo di pressione rulli completo
Spina elastica
Grano di fissaggio M6
Complessivo leva di pressione destra
Vite di fissaggio
Protezione ingranaggi
Vite di fissaggio
Vite di fissaggio ingranaggio principale
Complessivo leva di pressione sinistra
Guida filo entrata
Rullo Ø 37mm
Complessivo ingranaggio
Perno fissaggio ingranaggio
Ingranaggio principale
Vite di fissaggio guidafilo centrale
Blocchetto x guidafilo centrale 0,6-1,6 mm
Perno supporto del dispositivo di pressione
Molla di pressione
Distanziale anteriore
Rullo di pressione Ø37 mm
Distanziale posteriore
Perno per meccanismo 4R
Molla per leva di pressione
Description
Wire feed mechanism base
Pressure device complete
Pin pressure device
Thread plug M6
Pressure arm right complete
Fixing screw
Safety coverplate
Fixing screw
Fixing screw main gear
Pressure arm left complete
Inlet wire guide
Feed roll Ø 37 mm
Geared adpter complete
Axle to geared adapter
Main gear
Fixing screw intermediate guide
Wire guide support 0,6-1,6mm
Axle shaft pressure arm
Pressure spring
Front spacer
Pressure roll Ø37 mm
Rear spacer
Axle shaft for 4R mechanism
Arm pressure spring
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
