CEA DIGITECH 400 PULSED - Page 105

105

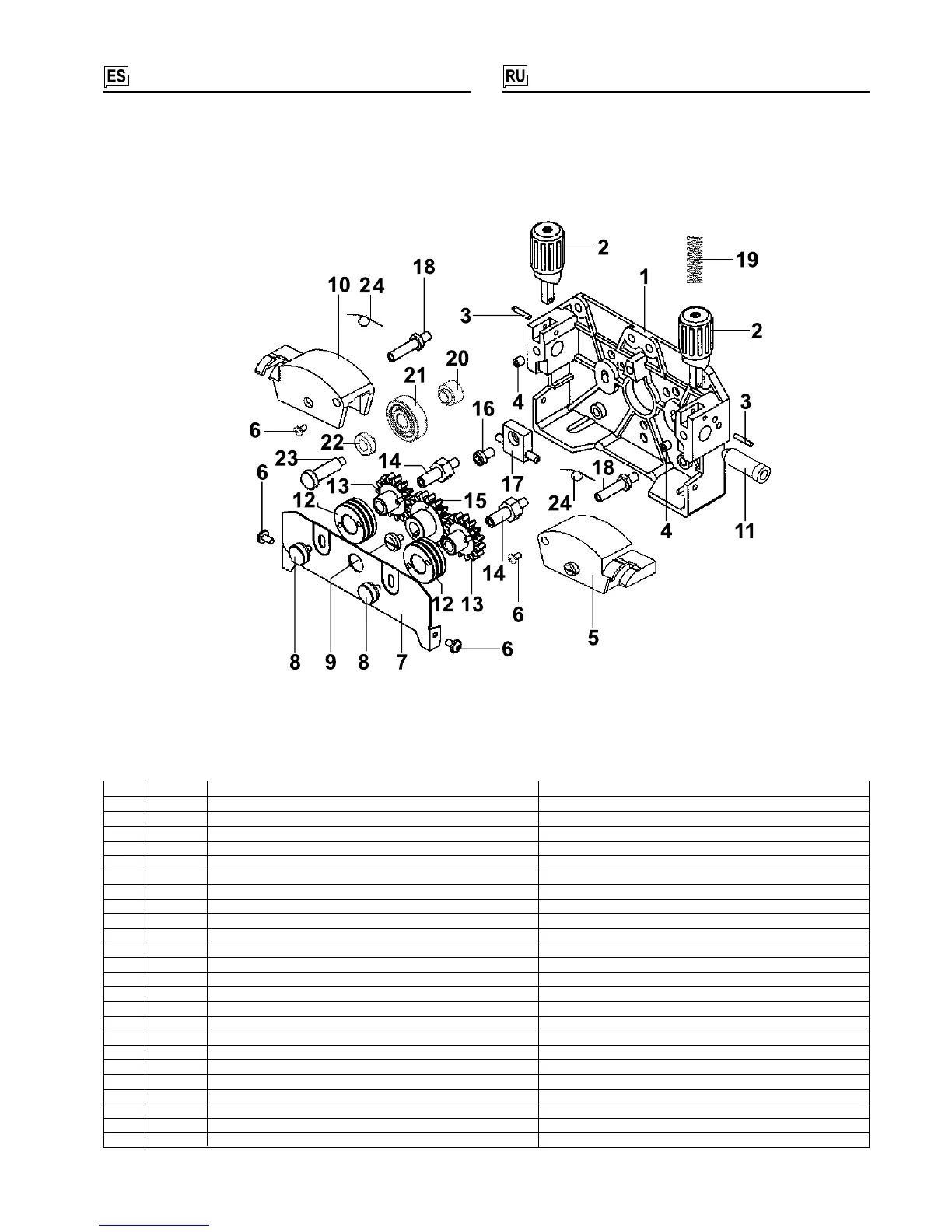

Grupo mecanismo de arrastre 4 rodillos Механизм подачи проволоки
Cod.
307270
437075
676510
695560
356958
487808
450100
487803
487807
356957
434275
Tab. A
435070
449035
435065
487801
434270
487809
441211
424044
458906
424049
487877
441206
Descripcion
Base mecanismo de arrastre
Dispositivo completo de presión rodillos
Clavija elástica
Clavija de sujeción M6
Total palanca derecha de presión
Tornillo de sujeción
Protección de engranajes
Tornillo de sujeción
Tornillo de sujeción engranaje principal
Total palanca izquierda de presión
Guía hilo de entrada
Rodillo Ø 37mm
Total engranaje
Perno sujeción engranaje
Engranaje principal
Tornillo de sujeción guíahilo central
Bloque central x guíahilo 0,6-1,6mm
Perno soporte del dispositivo de presión
Resorte de presión
Distanciador anterior
Rodillo de presión Ø37 mm
Distanciador posterior
Perno para mecanismo 4R
Resorte para palanca de presión
Наименование
Основание механизма подачи проволоки
Нажимное устройство роликов в сборе
Упругий штифт
Крепежный винт M6
Правый прижимной рычаг в сборе
Крепежный винт
Крышка зубчатых колес
Крепежный винт
Крепежный винт главного зубчатого колеса
Левый прижимной рычаг в сборе
Направляющая проволоки на входе
Ролик Ш 37 мм
Зубчатое колесо в сборе
Крепежный штифт зубчатого колеса
Главное зубчатое колесо
Крепежный винт центральной направляющей проволоки
Блок для центральной направляющей проволоки 0,6-1,6 мм
Опорный штифт нажимного устройства
Прижимная пружина
Передняя прокладка
Прижимной ролик Ш37 мм
Задняя прокладка
Штифт для механизма 4R
Пружина для прижимного рычага
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
