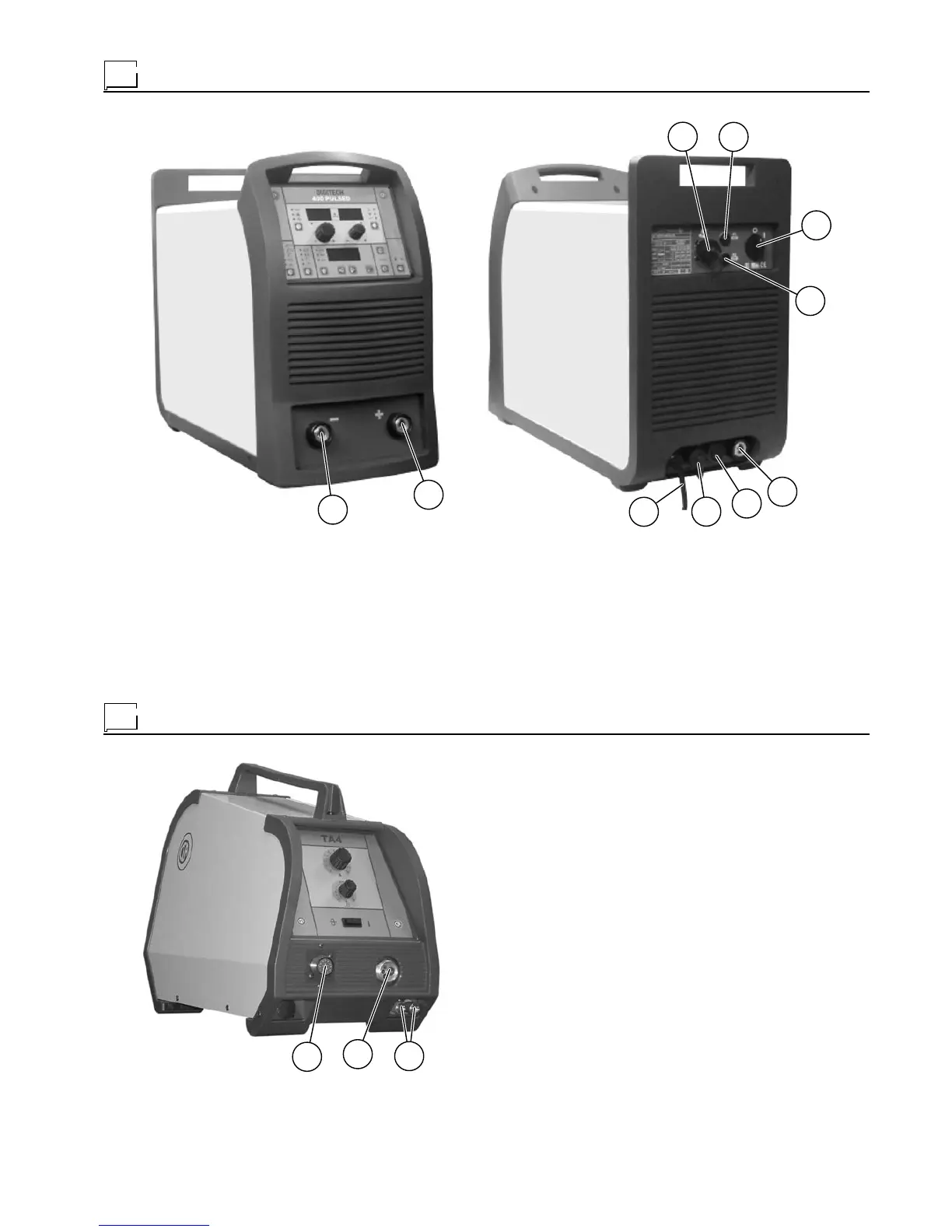

Aparatos de mando y control DIGITECH 400 PULSED
3
4
5
6
7
8
9
10
1
2
1
2
3
Aparatos de mando y control TA4
Pos. 1 Acoplamiento rápido polaridad negativa
Pos. 2 Acoplamiento rápido polaridad positiva
Pos. 3 Unión periférica externa (modem, pc ecc.)
Pos. 4 Fusible del circuito auxiliar primario
Pos. 5 Interruptor de línea. En la posición "0" la soldadora está
apagada
Pos. 6 Fusible del circuito auxiliar secundario
Pos. 7 Acoplamiento rápido polaridad positiva
Pos. 8 Conector para mandos auxiliares soldadura
Pos. 9 Conector para la alimentación del sistema de enfriamien-
to HR26
Pos. 10 Cable de alimentación
Pos. 1 Conector para mandos auxiliares soldadura
Pos. 2 Conexión centralizada de la antorcha
Pos. 3 Conectores rápidos para el enfriamiento de las antorchas
de soldadura MIG/MAG
