Questo cavo serve a connettere la saldatrice al trascinatore.
ATTENZIONE:
Scollegare il trascinatore solamente a macchina
spenta (vedi paragrafo “Condizioni di errore”)
I cavi di connessione (cavo di potenza, cavetto ausiliario e tubo del
gas) vanno collegati agli appositi attacchi e connettori secondo lo
schema indicato nella figura A.
Fanno parte del cavo di interconnessione anche i tubi di mandata
(colore blu) e ritorno (colore rosso) dell'acqua che hanno la funzio-
ne di raffreddare la torcia dell'impianto di saldatura e devono esse-
re collegati nel seguente modo:
• cavo di interconnessione lato generatore: collegare i tubi ai ri-
spettivi attacchi rapidi (di colore blu e rosso) posti sul posteriore
dell'impianto di raffreddamento HR26;
• cavo di interconnessione lato trascinatore: far passare i tubi al-
l'interno del coperchio mobile del traino e collegarrli ai rispettivi
attacchi rapidi (di colore blu e rosso) posizionati sul lato interno
del pannello frontale del trascinatore (Vedi Fig. A).

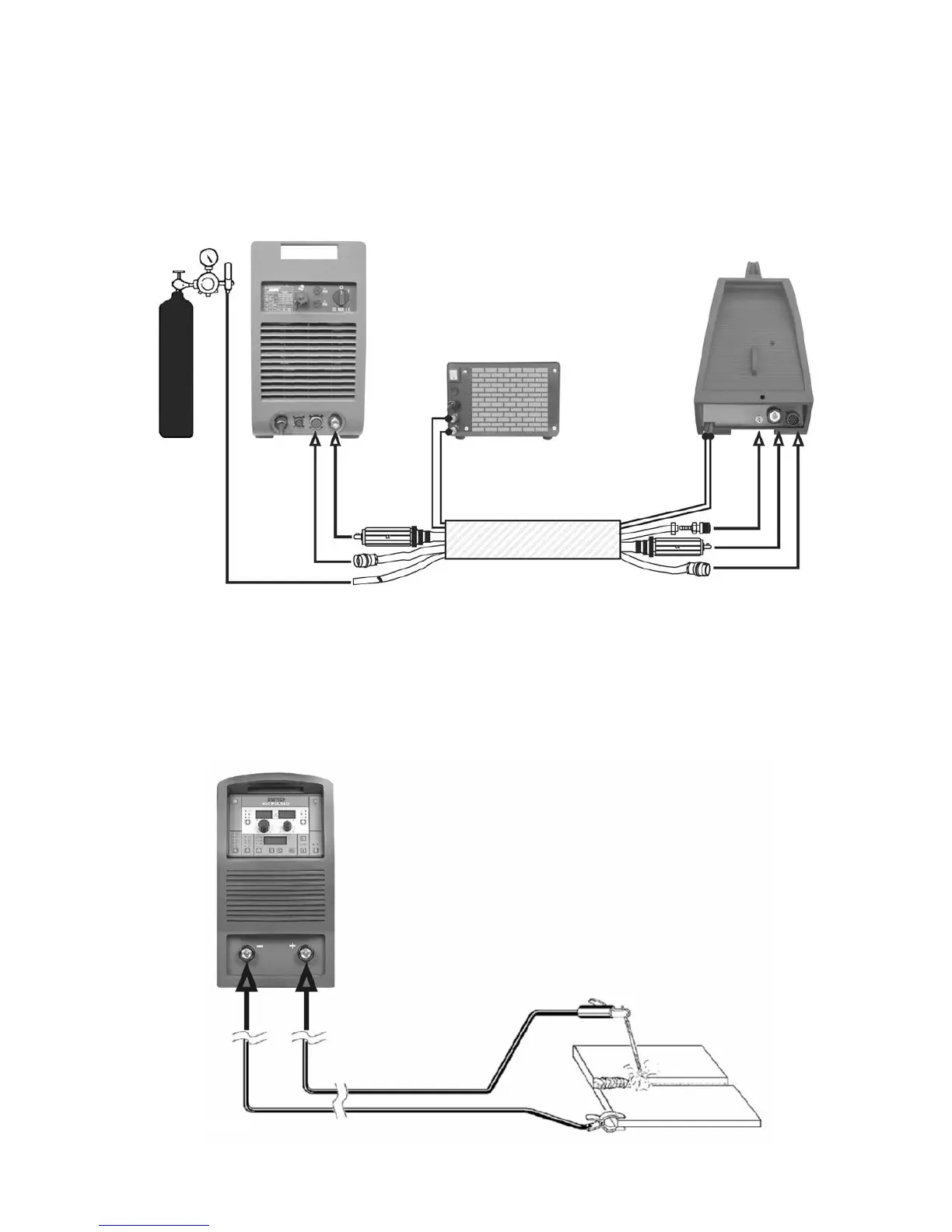

COLLEGAMENTO DEL CAVO DI INTERCONNESSIONE TRASCINATORE - GENERATORE
FIG. A
FIG. B
Saldatura elettrodo MMA
Allacciare, sempre a macchina disinserita dalla rete, i cavi di sal-
datura ai morsetti d’uscita (Positivo e Negativo) della saldatrice,
collegandoli alla pinza e alla massa con la polarità prevista per il
COLLEGAMENTO DEI CAVI DI SALDATURA
tipo di elettrodo da impiegarsi (Fig. B). Attenersi, comunque, alle
indicazioni fornite dai fabbricanti di elettrodi. I cavi di saldatura de-
vono essere il più corti possibile, devono essere tra loro vicini, po-
sizionati a livello del pavimento o vicino ad esso.
