51
• 4T CRÁTER
Pulsador PRUEBA GAS
Se activa la electroválvula y el gas comienza a salir cuando se
aprieta y se suelta este pulsador. El escape de gas termina, de
manera automática, después de 30 segundos o bien, en forma
manual, presionando y soltando el pulsador.
Pulsador FUNCION ESPECIAL
Este pulsador permite la visualización y modificación de algunos
parámetros necesarios y fundamentales para la soldadura, los
cuales ya fueron precedentemente programados en la fábrica por
el constructor. Los parámetros varían de acuerdo con el procedi-
miento y el modo de soldadura utilizado y se memorizan para
cada programa y punto automático de soldadura.
Pulsador PRUEBA HILO
El motor se activa durante unos 3 segundos con una velocidad
fija (establecida por el constructor) de 1m/min y el hilo inicia a
avanzar en cuanto se presiona este pulsador. Después de aproxi-
madamente 1 segundo, el motor alcanza una velocidad de 8m/
min. Cuando se deja de presionar el pulsador, termina el proce-
so. Para que siga avanzando el hilo necesario, hay que mantener
presionado el pulsador.
Pulsador SELECCIÓN PARAMETROS - V
Permite la selección de los siguientes parámetros (si activados):
• REGULACIÓN FIN DE LA TENSIÓN DE SOLDADURA - Ten-
sión de soldadura comprendida entre -25% y +25% del valor de
tensión programado, con intervalo de regulación del 1%;
• TENSIÓN DE SOLDADURA - parámetro calculado
diferentemente según la tipología de la soldadura seleccionada:
- Tensión de soldadura comprendida entre -25% e +25% del
valor de tensión programado, con intervalo de regulación del
1% en modalidad SINÉRGICA;
- de 10V a 40V con intervalo de regulación de 0,1V en modali-
dad MANUAL;
• INDUCTANCIA ELECTRÓNICA - parámetro que asume diver-
sos significados, de acuerdo con el proceso de soldadura selec-
cionado:
- Variación de la respuesta dinámica de la máquina (válida para
los procesos MIG/MAG, MIG PULSADO, MIG DOBLE PUL-
SADO con campo de regulación de -32 a +32 e intervalo de
regulación 1);
- Arc Force (válido para el proceso MMA con campo de regula-
ción de 0 a 100 e intervalo de regulación 1).
PrG [s]
SCt [s]
ECt [s]
PoG [s]
SLO [A/s]
SLO [A/s]
100%
CEC [%]
CSC [%]
StS [%]

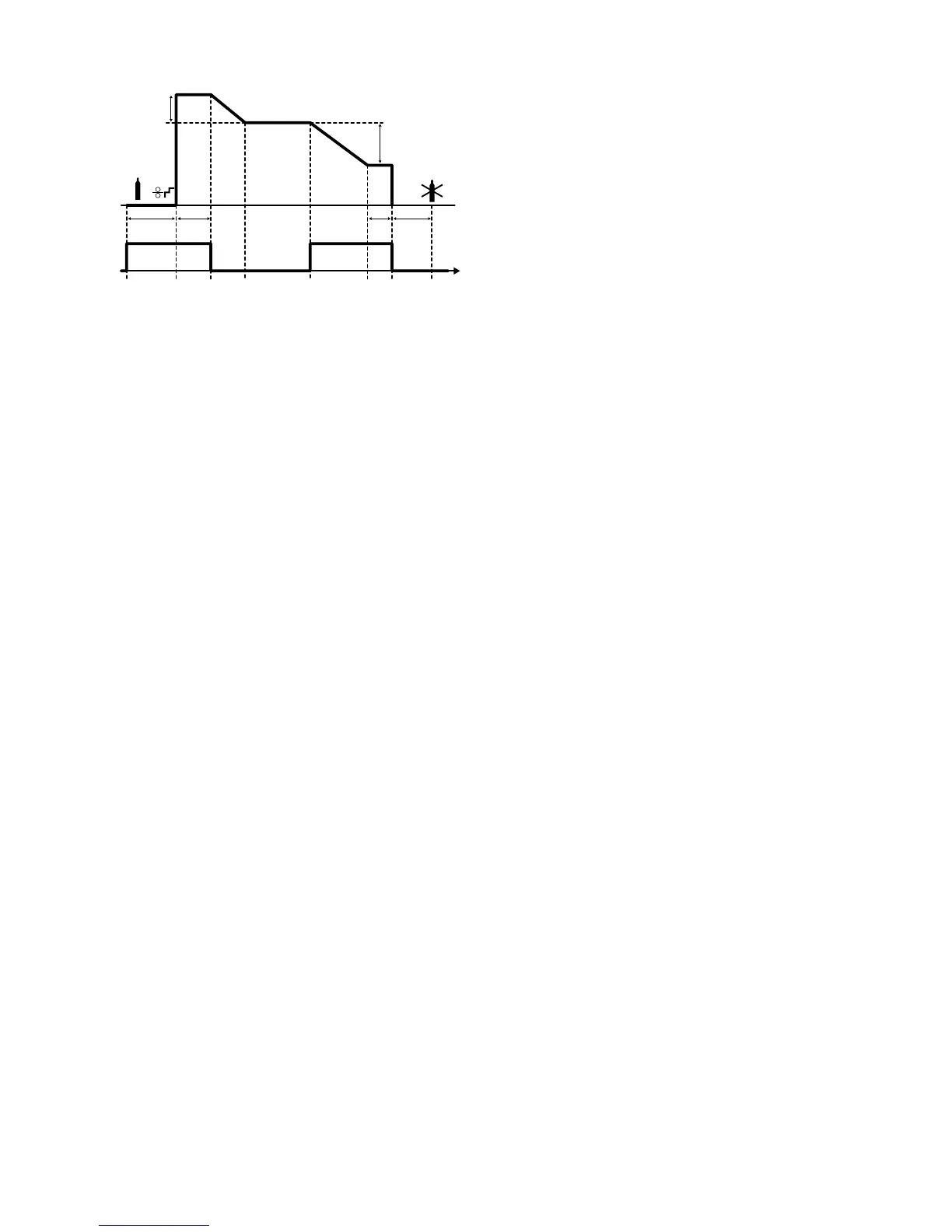

1) Presionando el pulsador antorcha se inicia el arco y la co-
rriente permanece con el valor de CORRIENTE INICIAL de
CRÁTER (CSC).
2) Soltando el pulsador antorcha se efectúa el SLOPE (SLO)
y la corriente alcanza el valor nominal (CORRIENTE DE
SOLDADURA).
3) Presionando el pulsador antorcha se efectúa el SLOPE
(SLO) y la corriente alcanza el valor de CORRINTE FINAL
de CRÁTER (CEC).
4) Soltando el pulsador se termina el ciclo de soldadura.
• SOLDADURA POR PUNTOS (Spot).
Presionando el pulsador antorcha, permite efectuar la soldadu-
ra por puntos durante un lapso de tiempo preprogramado (en
segundos) al término del cual el arco se apaga automáticamente.
Pulsador TIPO DE TRABAJO
Permite la selección de 3 diferentes tipologías/modalidades de
trabajo:
• MODALIDAD SINÉRGICA (SYN);
• MODALIDAD MANUAL (MAN);
• MODALIDAD AUTOMÁTICA (AUT).
En los procesos ELECTRODO y TIG con inicio tipo "LIFT" éste
pulsador no se encuentra activo.
Pulsador SELECCIÓN PROGRAMMA (+/-)
Este botón se utiliza para desplazar los programas suministrados
por el fabricante en modalidad SINÉRGICA, los puntos de solda-
dura memorizados por el usuario y las secuencias de soldaduras
en modalidad AUTOMÁTICA (99 puntos).
Pulsador RUN/MEM
A este pulsador se le asocian dos funciones:
• Función RUN utilizada para visualizar las características (mate-
rial, diámetro del hilo, tipo de gas etc.) de los programas sumi-
nistrados por el constructor (en tipología SINÉRGICA) y solici-
tados por el usuario mediante los pulsadores DESPLAZAMIEN-
TO PROGRAMAS.
• Función MEM utilizada para memorizar las programaciones de
soldadura determinadas por el usuario (99 puntos de soldadura
diversos en tipología AUTOMÁTICA).
