Кроме того, для облегчения диагностики возможных проблем
связи с периферией было изменено включение светодиодов,
имеющихся на “цифровой плата ЦП передней панели” (см.
таблицу 8 и рис. I).
В отсутствие связи с механизмом подачи проволоки, помимо
сигнализации светодиодом DL1, запрещается доступ к
процессам сварки MIG/MAG, ИМПУЛЬСНАЯ MIG и
ДВУХИМПУЛЬСНАЯ MIG. Агрегат автоматически
переключается с MMA на TIG и наоборот, и невозможно
выбрать режимы, использующие механизм подачи
проволоки.
Все это требуется для того, чтобы наша служба техпомощи
(в нее нужно обращаться каждый раз, когда сообщения
ошибки появляются на операторском интерфейсе
сварочного агрегата) могла, на основании этой информации
от пользователя, в самые короткие сроки устранить
возникшую проблему.
СВЕТОДИОДЫ
DL1
DL2
DL4
СОСТОЯНИЕ
ВКЛЮЧЕН
ВЫКЛЮЧЕН
ВКЛЮЧЕН
ВЫКЛЮЧЕН
ВЫКЛЮЧЕН
МИГАЕТ
ЗНАЧЕНИЕ
Нет связи с механизмом
подачи проволоки
Есть связь с механизмом
подачи проволоки
Нет связи с передней
панелью
Есть связь с передней
панелью
Неактивна программа
контроля
Активна программа
контроля

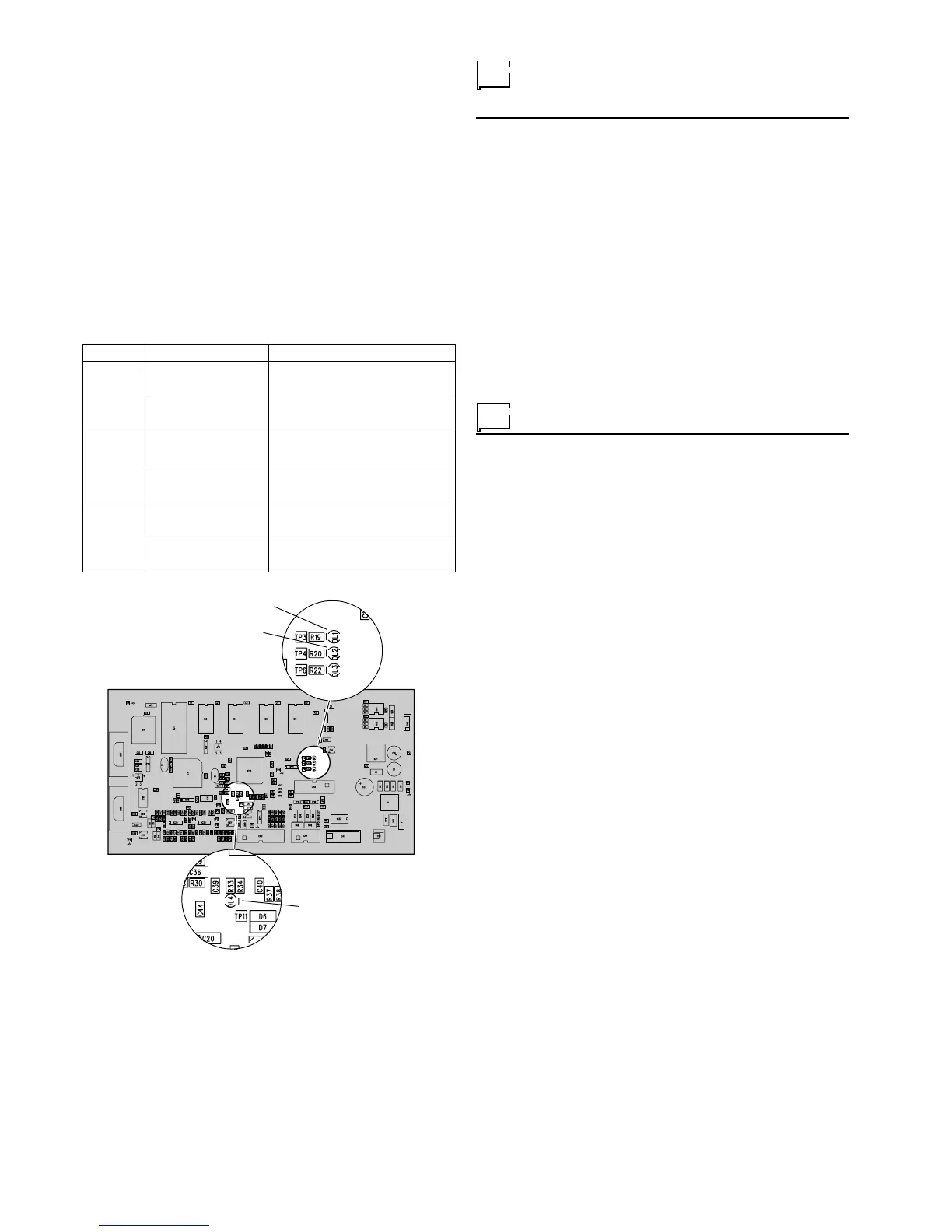

Таблица 8
Led DL1
Led DL2
Led DL4
РИС. I
Выявление и устранение
неисправностей
Чаще всего неисправности обуславливаются
токоподводящей линией. При неисправности выполните
следующие операции:
1)Проверьте значение напряжения сети;
2)Проверьте правильность подключения токоподводящего
кабеля к штепселю и выключателю сети;
3)Проверьте, что не перегорели и не ослабли плавкие
предохранители сети;
4)Проверьте, что исправны:
• выключатель, подающий электропитание на машину;
• настенная штепсельная розетка;
• выключатель генератора.
ПРИМЕЧАНИЕ: Ввиду того, что для ремонта генератора
требуются определенные технические знания, в случае
поломки рекомендуется обращаться к квалифицированному
персоналу или в службу техпомощи нашей фирмы.
Замена передних электронных плат
DIGITECH 400 PULSED
Выполните следующие операции:
• Отвинтите 4 винта, крепящие переднюю панель
• Снимите регулировочную ручку
• Выньте электрические разъемы платы
• Отвинтите опорные стойки
• Выньте электронную плату, поднимая ее с опор
• Для установки новой платы выполните приведенные
операции в обратном порядке.
TA4
Выполните следующие операции:
• Отвинтите 2 винта по бокам панели, которая
разблокируется
• Снимите панель, притягивая ее к себе с небольшим
усилием
• Снимите задние разъемы
• Отвинтите 4 гайки, расположенные по бокам платы
• Выньте неисправную плату
• Для монтажа выполните приведенные операции в
обратном порядке.
СВЕТОДИОДЫ DL1
СВЕТОДИОДЫ DL2
СВЕТОДИОДЫ DL4
