CEA Matrix 250 E - Conexión de Los Cables; Normas de Uso

29
por los motogeneradores, se desacon-
seja la conexión de la soldadora a estas
instalaciones.
Normas de uso

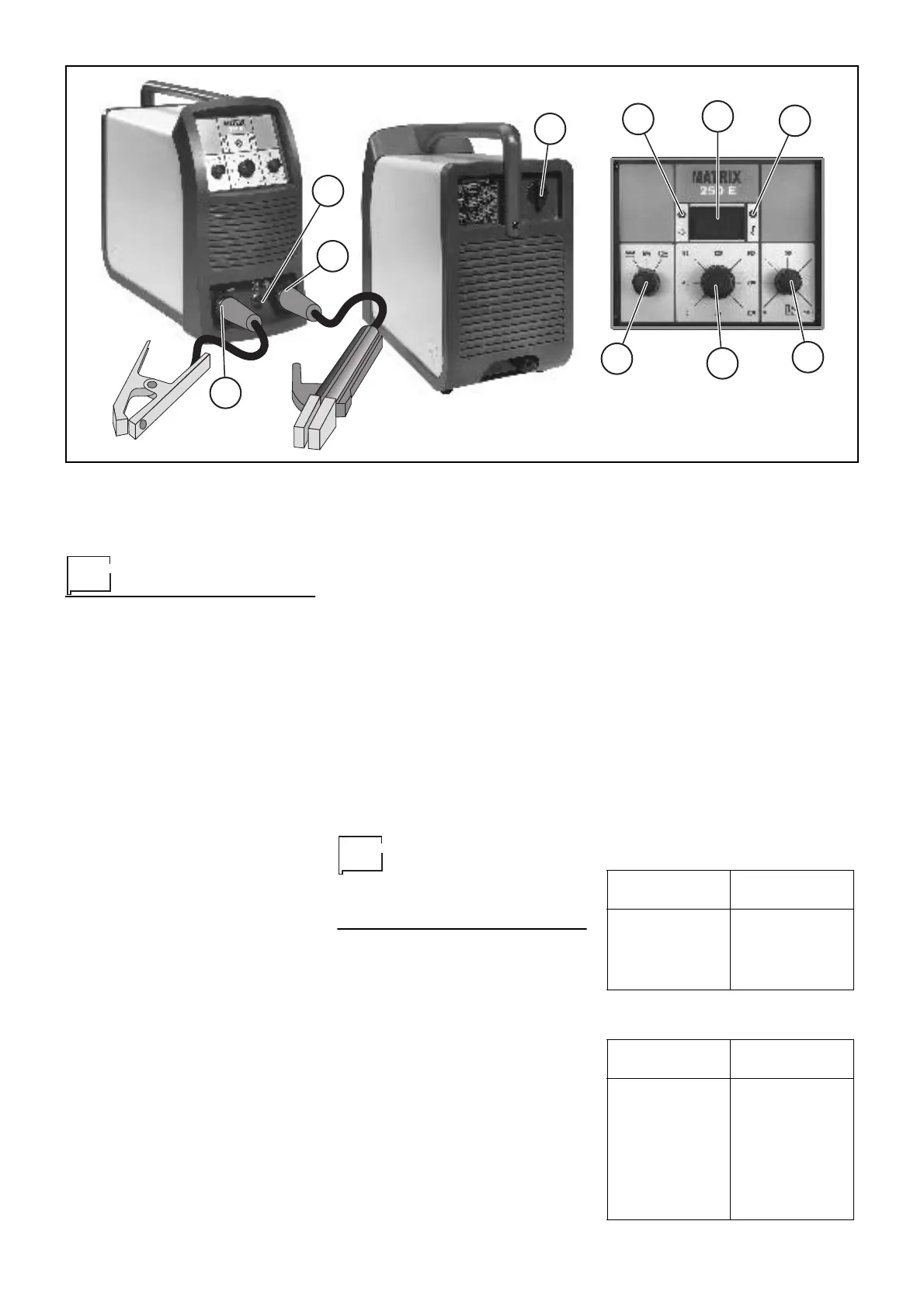

APARATOS DE COMANDO Y
CONTROL (fig. A)
Pos. 1
Interruptor de línea. En la posi-
ción "0" la soldadora está apa-
gada.
Pos. 2 Enchufes rápidos de conexión
de los cables de la pinza porta-
electrodo y de la masa.
Pos. 3 Conector 6 polos para mando
a distancia.
Pos. 4 Selector de tres procesos de
soldadura
•MMA : para la soldadura con
electrodo revestido: rutilo,
básico, celulósico, fundición
y aluminio
• MMA CrNi : para la solda-
dura de acero inoxidable.
Gracias a la especial
característica dinámica es
posible soldar con un arco
suave y extremadamente
estable en modo de obtener
soldaduras de alta calidad
•TIG : mediante el innovativo
inicio tipo "lift" con control
térmico (TCS), el encendido
se produce de un modo pre-
ciso y veloz, reduciendo al
mínimo la incrustación de
tungsteno y anulando el gra-
bado sobre la pieza a soldar
Pos. 5 Regulación electrónica de la
corriente de soldadura
Pos. 6 Control del Arc Force regulable
mediante potenciómetro para
escoger la mejor caracterí-
stica dinámica del arco de sol-
dadura
Pos. 7 Lámpara testigo amarilla del
TERMOSTATO. El encendido
de esta lámpara significa que
la protección térmica ha inter-
venido porque se está tra-
bajando fuera del ciclo de tra-
bajo previsto. Esperar algunos
minutos antes de continuar a
soldar.
Pos. 8 Amperímetro digital, de serie
en la versión 400 E, con prein-
dicación de la corriente de sol-
dadura y memorización del
último valor (función Hold)
Pos. 9 Lámpara testigo verde de la
ALIMENTACIÓN. El encendido
de esta lámpara indica que la
soldadora está bajo tensión y
lista para funcionar.
Conexión de los
cables de
soldadura
Efectuar las conexiones, siempre con la
máquina desconectada de la red de
suministro de corriente eléctrica, de los
cables de soldadura a los bornes de
salida (Positivo y Negativo) de la solda-
dora, conectándolos a la pinza y a la
masa, con la polaridad prevista para el
tipo de electrodo que se debe emplear
(Fig. B). Eligiendo las indicaciones pro-
vistas por el fabricante de los electro-
dos, los cables de soldadura deben ser
lo más cortos posible, deben estar cer-
canos los unos a los otros, colocados al
nivel del suelo o cerca del mismo.
LA PIEZA QUE SE DEBE SOLDAR
La pieza que se debe soldar debe estar
siempre conectada a tierra para reducir
las emisiones electromagnéticas. Es
necesario prestar mucha atención a que
la conexión de tierra de la pieza que se
debe soldar no aumente el riesgo de
accidentes para el usuario o daños a
otros equipos eléctricos.
Cuando sea necesario conectar la pieza
que se debe soldar a tierra, es oportuno
efectuar una conexión directa entre la
pieza y la jabalina de tierra. En los paí-
ses en los cuales esta conexión no está
permitida, conectar la pieza que se debe
soldar a la tierra mediante oportunos
condensadores de acuerdo a las nor-
mas nacionales.
1
2
2
3
4
5
6
7
8
9
Fig. A
Tabla 3
ESPESOR DE LA
SOLDADURA (mm)
Ø ELECTRODO
(mm)
1,5 ÷ 3 2
3 ÷ 5 2,5
5 ÷ 12 3,25
>= 12 4
Tabla 4
Ø ELECTRODO
(mm)
CORRIENTE (A)
1,6 30 ÷ 60
2 40 ÷ 75
2,5 60 ÷ 110
3,25 95 ÷ 140
4 140 ÷ 190
5 190 ÷ 240
6 220 ÷ 330
