41
Modos de uso

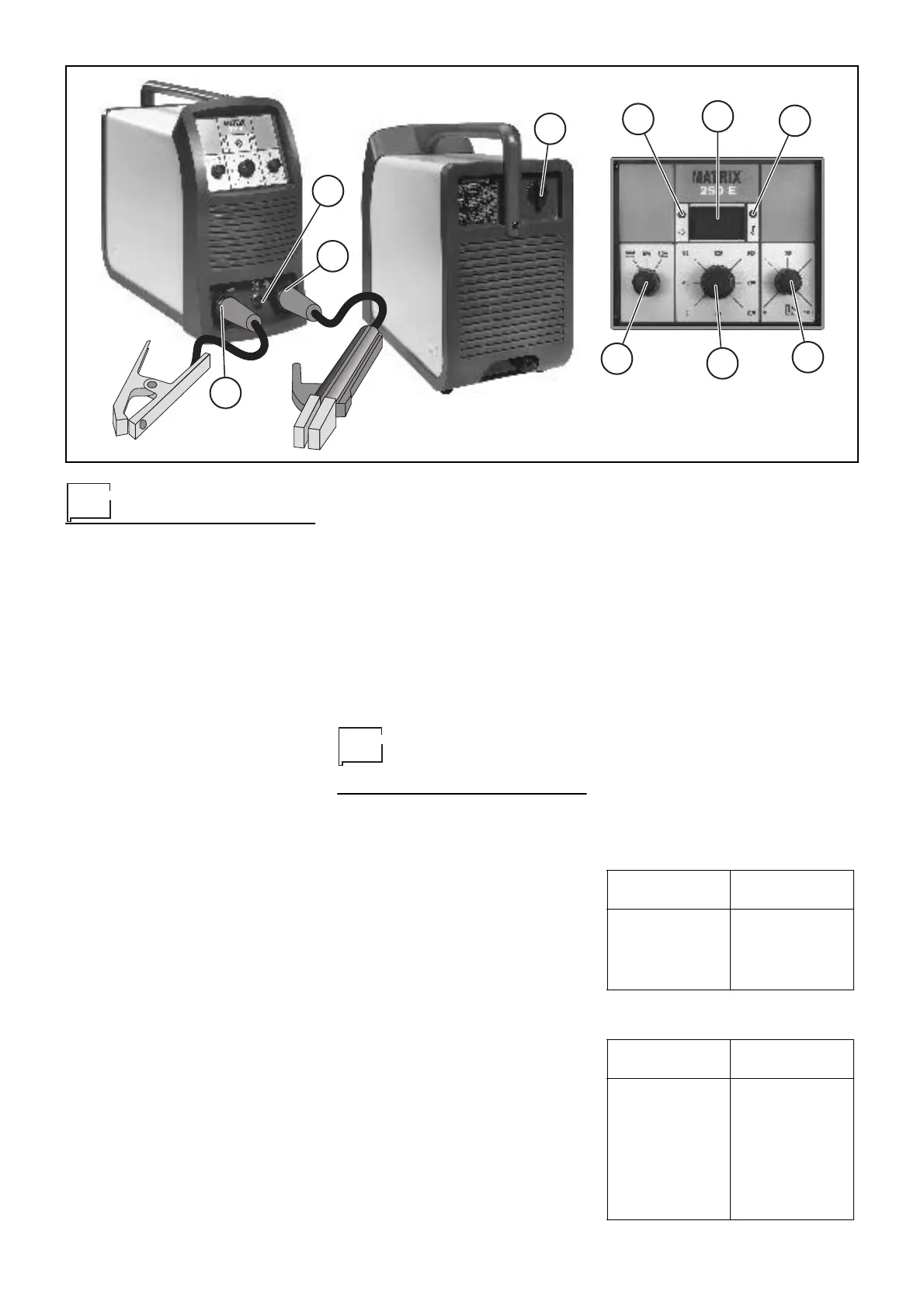

APARELHOS DE COMANDO E DE
CONTROLE (fig. A)
Pos. 1
Interruptor de linha. Na
posição "0" a soldadora esta
desligada.
Pos. 2
Ataques rápidos de conexão
dos cabos da pinça porta-ele-
trôdo e de massa.
Pos. 3
Conector 6 pôlos para
comando remoto.
Pos. 4
Seleccionador de 3 processos
de soldagem:
•MMA
: para a soldagem de
eléctrodos revestidos: de
rutilo, básicos, celulósicos,
ferro fundido e alumínio.
•MMA CrNi
: para a soldagem
do aço inoxidável. Graças à
especial característica dinâ-
mica é possível soldar com
um arco macio e extrema-
mente estável de maneira a
obter soldagens de quali-
dade elevada.
•TIG
: mediante o disparo ino-
vador do tipo lift com con-
trolo térmico (TCS), as
ignições dão-se, precisa e
rapidamente, reduzindo ao
mínimo as inclusões de tun-
gsténio e anulando as
incisões na peça a soldar.
Pos. 5
Potenciômetro de regulação
da corrente de soldagem.
Pos. 6
Controlo do Arc Force
regulável mediante potenciô-
metro para escolher a caracte-
rística dinâmica melhor do
arco de soldagem.
Pos. 7
Lâmpada de sinalização ama-
rela TERMOSTATO. O acendi-
mento desta lâmpada significa
que entrou em uso a proteção
térmica por que se esta tra-
balhando além do ciclo de tra-
balho. Esperar qualquer
minuto antes de continuar a
soldar.
Pos. 8
Amperômetro digital com pré-
ajuste da corrente de solda-
gem (só no painel opcional).
Pos. 9
Lâmpada de sinalização verde
ALIMENTAÇÃO. O acendi-
mento desta lâmpada indica
que a soldadora esta em ten-
são e pronta para funcionar.
Ligação cabos de
soldadura
Ligar, sempre com a máquina desligada
da energia, os cabos de solda aos
grampos de saída (Positivo e Negativo)
da soldadora, ligando-os a pinça e a
massa, com a polaridade prevista para o
tipo de eletrodo a ser usado (fig. B).
Seguindo as indicações fornecidas
pelos fabricantes de eletrodos. Os
cabos de solda devem ser o mais curto
possível, devem ficar perto uns dos
outros, colocados no nível do chão ou
perto dele.
PEÇAS DE SOLDADURA
As peças a serem soldadas devem
sempre estar ligadas a terra para reduzir
as emissões eletromagnéticas. Mas é
necessário prestar muita atenção para
que a ligação a terra da peça a ser sol-
dada não aumente o risco de acidentes
ao usuário ou cause danos a outras
aparelhagens elétricas.
Quando for necessário realizar a ligação
da peça a terra, é oportuno realizar uma
ligação direta entre a peça e o poço de
terra. Nos países onde esta conexão
não é permitida, ligar a peça a ser sol-
dada ao terra através de oportunos con-
densadores de acordo com as normas
nacionais.
PARÂMETROS DE SOLDA
A tabela 3 mostra algumas indicações
genéricas para a escolha do eletrodo
em função das espessuras a serem sol-
dadas.
Nas tábuas estão indicadas os valores
de corrente a serem utilizados com os
respectivos eletrodos para a solda dos
aços comum com baixas liga. Tais
dados não tem um valor absoluto mas
simplesmente orientador, para uma cor-
reta escolha seguir as indicações dadas
pelos fabricantes dos eletrodos.
A corrente a ser usada depende da
posição de solda, do tipo de junta e
1
2
2
3
4
5
6
7
8
9
Fig. A
Tabela 3
ESPESSURA DA
SOLDADURA (mm)
Ø ELETRODO
(mm)
1,5 ÷ 3 2
3 ÷ 5 2,5
5 ÷ 12 3,25
>= 12 4
Tabela 4
Ø ELETRODO
(mm)
CORRENTE (A)
1,6 30 ÷ 60
2 40 ÷ 75
2,5 60 ÷ 110
3,25 95 ÷ 140
4 140 ÷ 190
5 190 ÷ 240
6 220 ÷ 330
