Pos. 9 Grønn varsellampe for
STRØM-TILFØRSEL. Når
denne lampen tennes betyr det
at maskinen er strømtilført og
klar til bruk.
Tilkopling
sveisekabler
Med maskinen frakoplet nettet skal du
kople sveisekablene til utgangsklem-
mene (Positiv og Negativ) på sveise-
maskinen, og til klemmen og sveiseka-
belen med polariteten som er forutsett
brukt for den elektroden som benyttes
(fig. A).
Du skal velge de verdier som er anbefalt
av produsenten for elektrodene. Sveise-
kablene skal være så korte som mulig,
de skal ligge tett ved hverandre enten
helt på gulvnivå eller nær gulvet.
SVEISESTYKKET
Sveisestykket skal alltid være tilkoplet
jord for å redusere dannelsen av et elek-
tromagnetisk felt. Allikevel skal du kon-
trollere nøye at jord koplingen av sveise-
stykket ikke utgjør en risiko for brukeren
eller skader andre elektriske instrumen-
ter
Når du kopler sveisestykket til jord, er
det lurt å lage en direkte kopling fra styk-
ket til jordingspunktet. I de land der
denne typen kopling ikke er tillatt, skal
du kople sveisestykket til jord ved hjelp
av egnete kondensatorer, i henhold til
landets forskrifter.
SVEISEPARAMETRE
I tabell 3 finner du en generell veiledning
for valg av elektroder, alt etter tykkelsen
på delen som skal sveises.
I tabellen finner du verdier for strømmen
som skal brukes, med de respektive
elektrodene for sveising av vanlig stål og
lettlegeringer. Verdiene er ikke abso-
lutte, kun veiledninger; for et presist
valg, følg instruksene til elektrodefabri-
kantene.
Strømmen som skal brukes, avhenger
av sveisestillingene og sammenføynin-
gene, og øker i henhold til tykkelsen og
størrelsen på sveisestykket.
Verdien for strømintensiteten som skal
brukes ved de forskjellige sveiseproses-
sene, innenfor reguleringsfeltet som er
oppført i tabell 4, er følgende:
• høy for platesveising: frontal og opp-
adgående vertikal;
• middels for sveisejobber som ligger
over hodet på deg;
• lav for vertikale, nedadgående sveise-
jobber, og for å sammenføye små, for-
håndsoppvarmede sveisestykker.
I følgende formel finner du en veiledning
for middels strøm som skal brukes ved
sveising med elektroder av normalt stål:
I = 50 x (Øe – 1)
der:
I = Intensitet av sveisestrøm
Øe = diameteren på elektroden
Eksempel:
diameteren på elektroden 4 mm
I = 50 x (4 –1) = 50 x 3 = 150A
Før sveising tar til
VIKTIG: Før du slår på sveisemaskinen,
kontroller på nytt at spenningen og
frekvensen på nettet stemmer overens
med verdiene du finner på merkeplaten.
1) Reguler sveisestrømmen ved å dreie
på potensiometeret (pos. 4, fig. A).
2) Innstill strømvenderen for PRO-
SESS (pos. 3, fig. A) til den mest
egnete stillingen alt etter sveisejob-
ben som skal gjøres.
3) Sett sveisemaskinen i drift ved å
velge 1 på bryteren for strømlinjen
(pos. 1, fig. A).
4) Den grønne varsellampen (pos. 8,
fig. A) viser at sveisemaskinen er
strømtilført og klar til drift.
Vedlikehold
MERKNAD: Før du åpner generatoren,
fjern strømtilførselen.
RESERVEDELER
De originale reservedelene er spesielt
laget for denne maskinen. Bruk av deler
som ikke er originale, kan forandre mas-
1
2
2
3
4
5
6
7
8
9

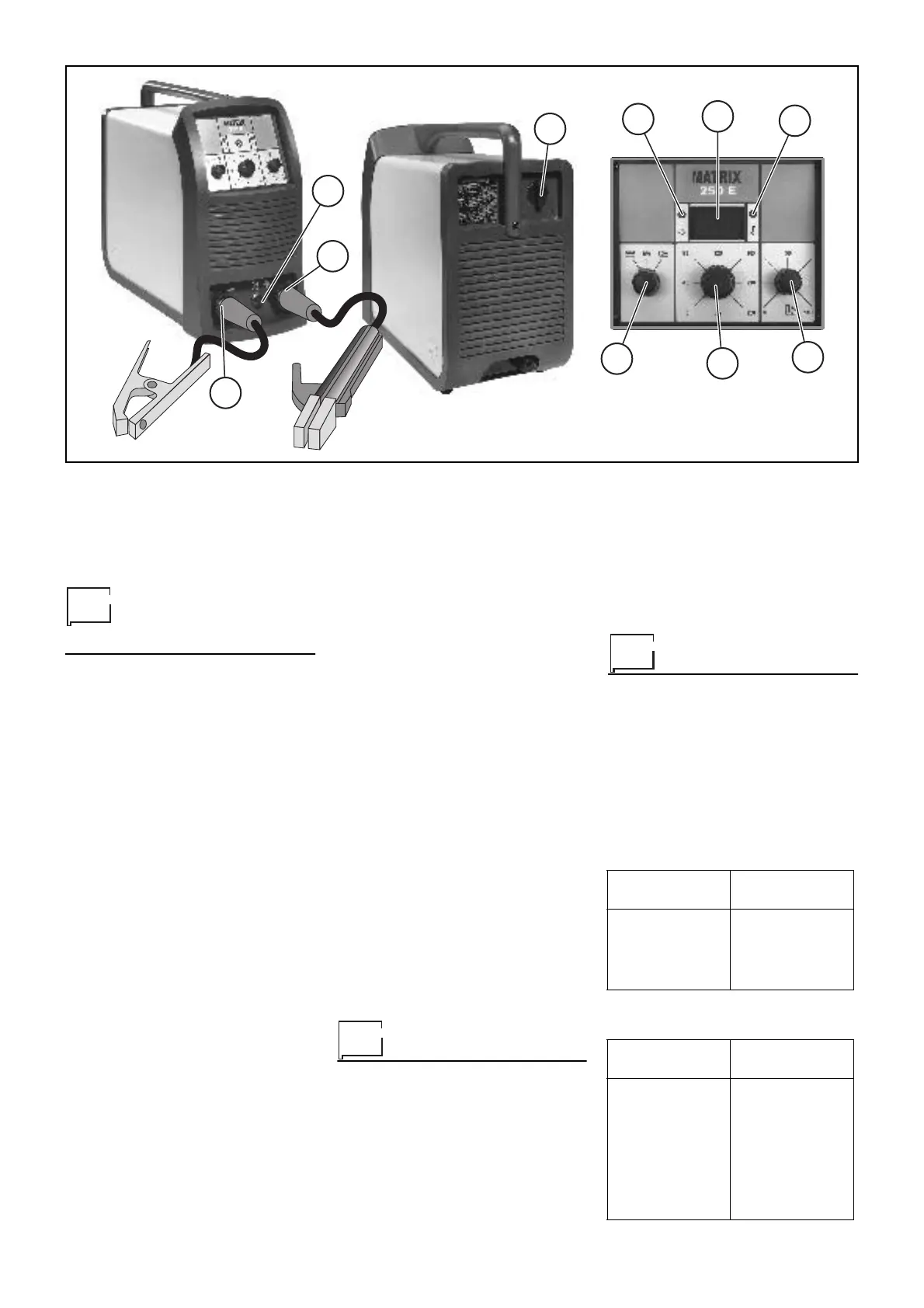

Fig. A
