42
varia de forma crescente em função da
espessura e da dimensão da peça.
O valor da intensidade da corrente a uti-
lizar para os vários tipos de solda, den-
tro do campo de regulagem indicado na
tabela 4 é:
elevado para as soldas planas, em
plano frontal e vertical ascendente;
médio para as soldas além da cabe-
ceira;
baixo para as soldas verticais descen-
dentes e para unir peças de pequenas
dimensões pré aquecidas.
Uma indicação, bastante aproximada,
da corrente média a ser usada na solda-
dura de eletrodos para aço normal é for-
necida pela seguinte fórmula:
I = 50 x (Øe – 1)
onde:
I = intensidade da corrente de solda
Øe = diâmetro do eletrodo
Exemplo:
eletrodo diâmetro 4 mm
I = 50 x (4 –1) = 50 x 3 = 150A
Antes de soldar
IMPORTANTE:
antes de acender a sol-
dadora, verificar novamente que a ten-
são e a freqüência da rede de alimen-
tação correspondam aos dados da
placa.
1)
Regular a corrente de solda atuando
sobre o potenciômetro (pos. 4, fig.
A).
2)
Regular o comutador de PRO-
CESSO (pos. 3, fig. A) na posição
mais apropriada de acordo com o
tipo de soldadura a ser efetuada.
3)
Colocar em uso, a soldadora sele-
cionando a 1 no interruptor de linha
(pos. 1, fig. A).
4)
A lâmpada de sinalização verde
(pos. 8, fig. A) indica que a solda-
dora esta em tensão e pronta para
funcionar.
Manutenção
ATENÇÃO:
antes de efetuar qualquer
inspeção dentro do gerador desligar da
corrente elétrica.
PEÇAS DE SUBSTITUIÇÃO
As peças de substituição originais foram
especificamente projetadas para o
nosso equipamento. O uso de peças
não originais pode causar variação no
desempenho e reduzir o nível de segu-
rança previsto.
Para danos causados pelo uso de
peças de substituição não originais
declinamos qualquer responsabilidade.
GERADOR
Sendo estas soldadoras completamente
estáticproceder segundo descrito de
seguida:
•Remoção periódica de eventuais
acúmulos de sujeira e pó de dentro do
gerador usando ar comprimido. Não
direcionar o jato de ar diretamente
sobre os componentes eletricos uqe
poderiam danificar-se.
•Inspeção periódica com a finalidade
de verificar a presença de cabos des-
gastados ou de conexões frouxas.
Levantamento de
eventuais
inconvenientes e
as suas
eliminações
A linha de alimentação é culpada
pelos mais freqüentes problemas. No
caso de estragos proceder como
segue:
1)
Controlar o valor da tensão de linha:
2)
Controlar a perfeita ligação do cabo
de rede à tomada e ao interruptor
Verificar que os fusíveis de rede não
estejam queimados ou frouxos:
3)
Verificar que os fusíveis de rede não
estejam queimados ou frouxos:
4)
Controlar que não estejam com
defeitos
O interruptor e a tomada de
parede que alimenta a máquina;
O pino do cabo de linha,
O interruptor da soldadora.
NOTA:
Levando em consideração os
necessários conhecimentos técnicos
para o conserto do gerador, é acon-
selhavél , no caso de quebra, de procu-
rar pessoal qualificado ou a nossa assi-
stência técnica.

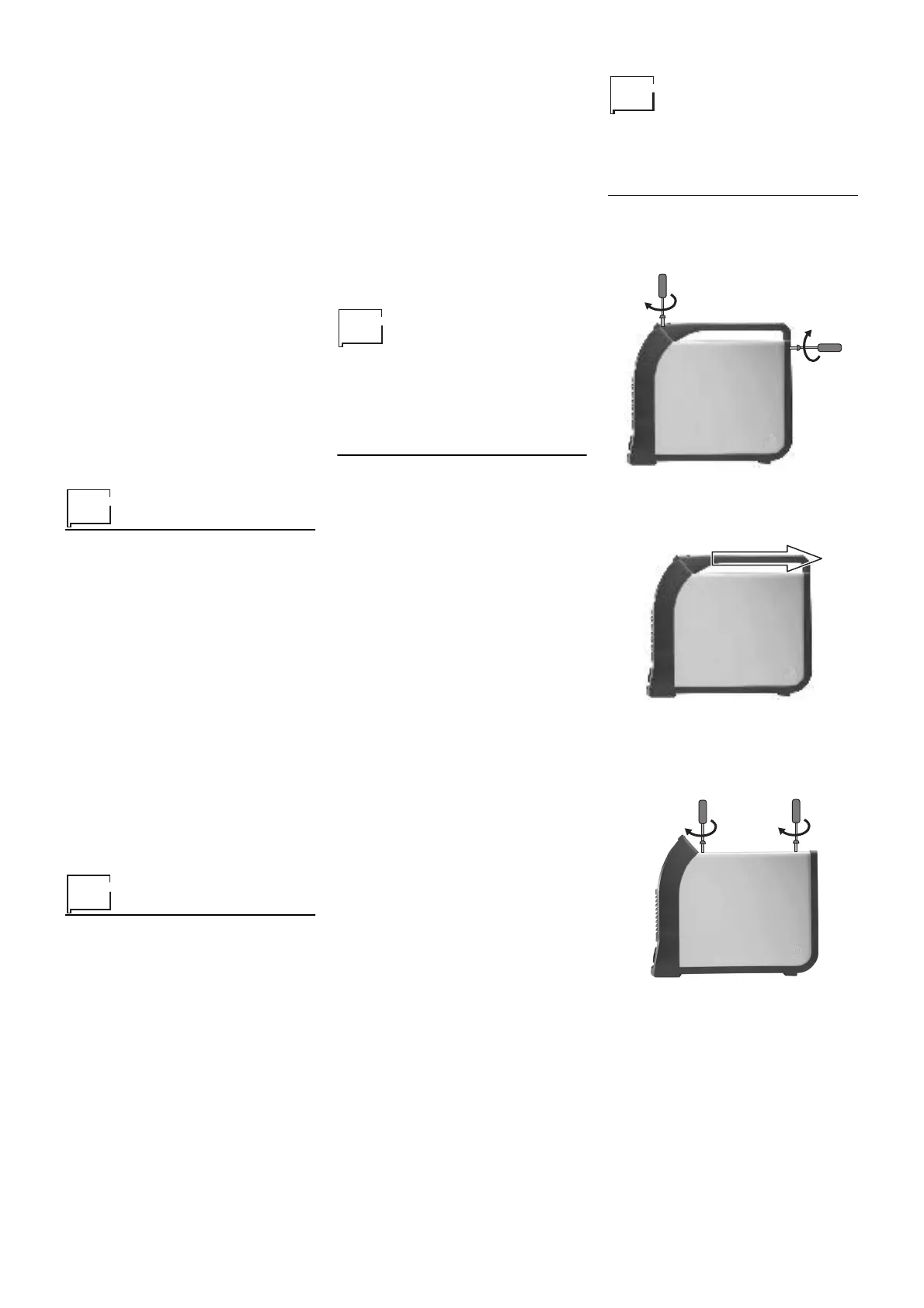

Procedimento de
montagem e
desmontagem da
tampa
Proceda da seguinte forma:
1)
Desaparafuse os dois parafusos que
fixam a alça.
2)
Retire a alça puxando-a para a parte
posterior.
3)
TRetire o tecto de cobertura, desa-
parafusando os 3 parafusos que
fixam a tampa.
