Chamberlain LA350 - Instalación; Determinar la Posición del Soporte de Columna

8

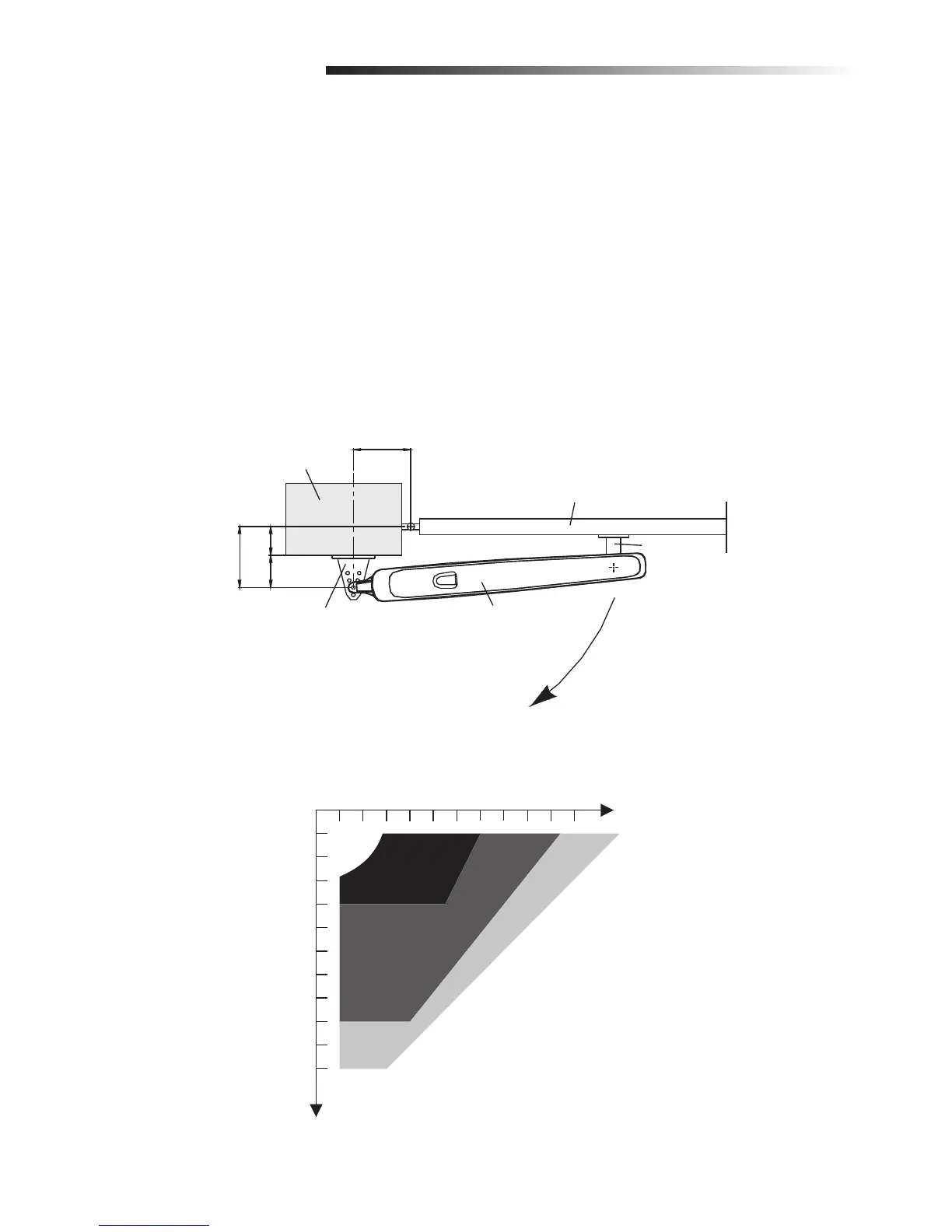

Determinar la posición del soporte de columna
1. Medir la distancia C.
2. La distancia D dependerá del lugar de montaje del soporte de columna.
3. La distancia A es la suma de C y D.
4. La distancia B dependerá de A y del ángulo máximo de apertura del portón. Consultar
la Tabla 1 a continuación.
NOTA: Para obtener óptimo funcionamiento mecánico, la distancia B debe ser cercana o igual a la
distancia A.
5. Con los valores de A y B, confi rmar en la Tabla 1 la posición de montaje del soporte de columna.
A
B
D
C
Portón
Operador de portón
Soporte de columna
Soporte de
portón
Columna del portón
100 110 120 130 140 150 160 170 180 190 200
100
110
120
130
140
150
160
170
180
190
200
Máx. 120˚
Máx. 110˚
Máx. 100˚
Máx. 90˚
A
B
Unidad = mm
Tabla 1
Apertura máxima del portón
INSTALACIÓN
