4
Planifi cation
Identifi er le type et la hauteur de votre porte de garage.
Examiner la région du garage pour noter si l’une des
conditions ci-après s’applique à votre installation. Des
matériaux supplémentaires peuvent être nécessaires. Il vous
sera peut-être utile de vous reporter à cette page et aux
illustrations qui l’accompagnent en procédant à la pose de
l’ouvre-porte.
Suivant les exigences particulières, il faudra, pour plusieurs
opérations de pose, des matériaux et/ou des fi xations qui ne
sont pas fournis.
• 1
re
opération de pose – Concerne le mur ou le plafond
au-dessus de la porte de garage. Le crochet de linteau doit
être assurément attaché aux soutiens structuraux.
• 5
e
opération de pose – Le plafond du garage est-il
fi ni? Dans l’affi rmative, une cornière et des fi xations
supplémentaires seront requises.
• 10
e
opération de pose – Suivant la construction du garage,
des supports de rallonge ou des blocs en bois peuvent
être nécessaires pour poser les capteurs.
• 10
e
opération de montage – Le montage alternatif au
sol du détecteur inverseur de sécurité nécessitera des
fi xations non fournies.
• Y a-t-il une porte d’accès au garage? Dans la négative,
le dispositif de déclenchement à clé d’urgence Modèle
7702C sera requis. Se reporter à la page des accessoires.
• Regarder la porte de garage au point où elle rencontre
le sol. Tout écartement entre le sol et le bas de la porte
ne doit pas dépasser 1/4 de pouce (6 mm), sinon le
système inverseur de sécurité pourrait ne pas fonctionner
adéquatement. Se reporter à la 3
e
opération des réglages.
Il faut réparer le sol ou la porte.
POSE DE PORTES ARTICULÉES
• Les panneaux de la porte sont-ils en acier, en aluminium,
en fi bre de verre ou en verre? Dans l’affi rmative, des
renforts horizontaux et verticaux seront requis (11
e
opération de pose).
• L’ouvre-porte doit être posé au-dessus de l’axe de la
porte. S’il y a un ressort de torsion ou une plaque d’appui
centrale dans le chemin du support de linteau, il peut
être posé à moins de 4 pieds (1,22 m) vers la gauche ou
la droite de l’axe de la porte. Se reporter aux 1
re
et 11
e
opérations de pose.
• Si la porte mesure plus de 7 pieds (2,13 m) de hauteur, se
reporter aux nécessaires de rallonge de rail indiqués à la
page des accessoires.
Une cornière
et des fi xations
peuvent être
requises. Se
reporter à la
page 15.
PLAFOND FINI
Il faudra poser des renforts
horizontaux et verticaux dans le
cas d’une porte de garage légère
(en fi bre de verre, en acier, en
aluminium, en panneaux de verre,
etc.). Se reporter à la page 23 pour
plus de détails.
Lorsque la porte
du garage est
fermée, il est
normal que la
chaîne dessine
une courbe.

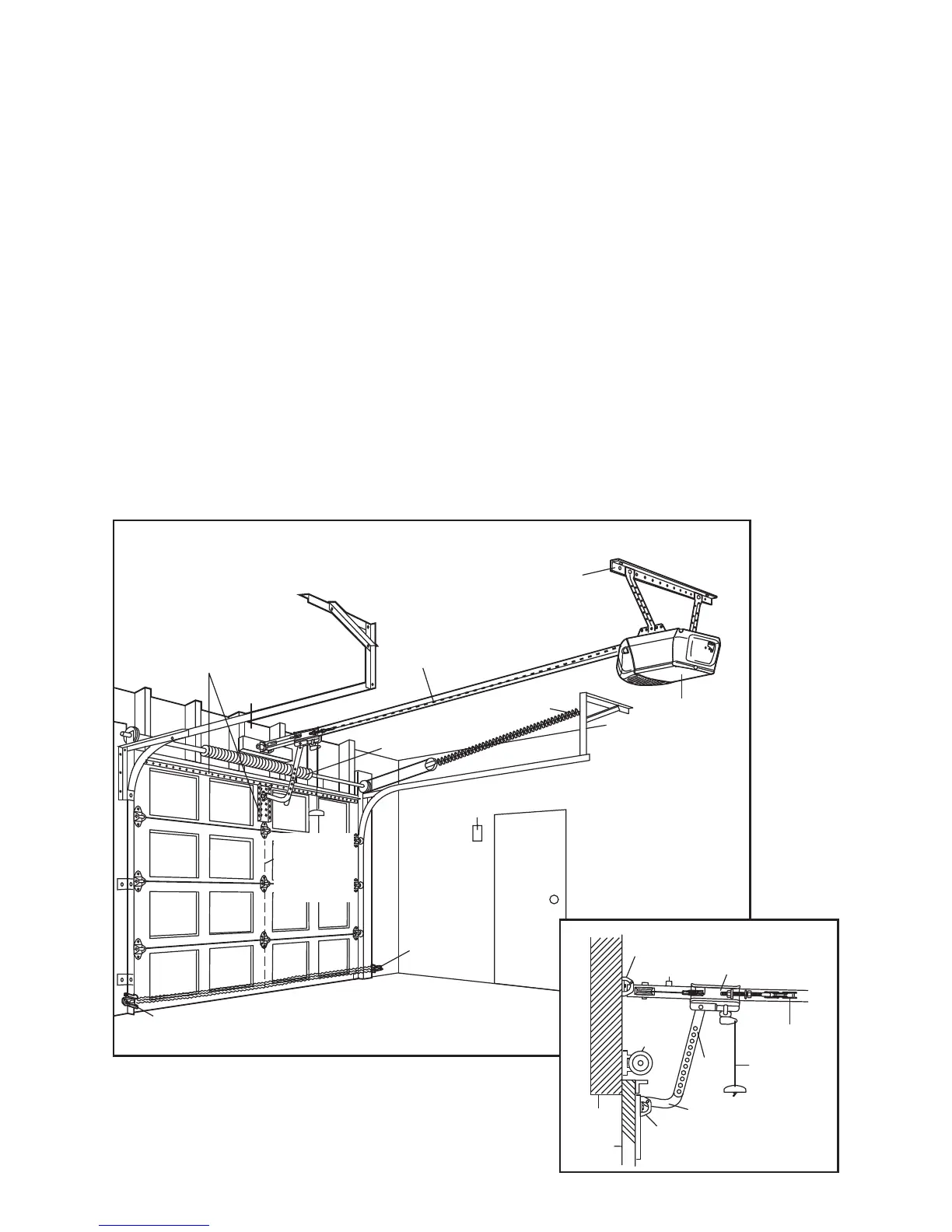

Moteur
Ressort de
traction
Commande de
porte murale
OU
Ressort de
torsion
Porte
d’accès
Détecteur inverseur
de sécurité
Détecteur
inverseur de
sécurité
L’espace entre le plancher et le bas de la porte
ne doit pas être supérieur à 1/4 po (6 mm).
Linteau
Ligne du
centre vertical
de la porte de
garage
POSE DE PORTE ARTICULÉE
