POSE - 3
e
OPÉRATION
Fixation du rail sur le support de linteau
1. Positionner l’ouvre-porte de garage sur le plancher,
juste sous le support de linteau. Utiliser une des boîtes
d’emballage pour le protéger. REMARQUE : Si le ressort
de la porte gêne, il faudra demander de l’aide. Demander à
une personne de bien retenir l’ouvre-porte sur un support
temporaire de façon que le rail ne touche pas le ressort.
2. Positionner le support du rail contre le support de linteau.
3. Aligner les trous des supports et les raccorder avec un axe
de chape de 5/16 po x 1-1/2 po, comme il est illustré.
4. Introduire un anneau d’arrêt pour immobiliser.
PORTE RIGIDE SANS GUIDES
Poser un 2 x 4 sur le côté pour obtenir l’espace qu’il faut entre
la porte et le rail.
1. Lever l’ouvre-porte et le faire reposer sur un escabeau. Si
l’escabeau n’est pas assez haut, demander de l’aide.
2. Ouvrir complètement la porte et mettre un 2 x 4 de côté
sur le dessus de la porte, sous le rail.
3. Le haut de la porte doit être à la même hauteur que le
dessus du moteur. Ne pas positionner l’ouvre-porte à plus
de 4 pouces (10 cm) au-dessus de ce point.
POSE - 4
e
OPÉRATION
Positionnement de l’ouvre-porte
Suivre les instructions qui se rapportent à la porte de garage
particulière, en se rapportant aux illustrations.
PORTE ARTICULÉE OU PORTE RIGIDE AVEC GUIDES
Un 2 x 4 posé à plat convient très bien pour obtenir l’espace
qu’il faut entre la porte et le rail.
1. Lever l’ouvre-porte et le faire reposer sur un escabeau. Si
l’escabeau n’est pas assez haut, demander de l’aide.
2. Ouvrir complètement la porte et mettre un 2 x 4 à plat sur
sa partie supérieure, sous le rail.
3. Si le panneau ou la section du dessus vient en contact
avec le chariot lorsqu’on lève la porte, tirer sur la biellette
de dégagement du chariot pour dégager le chariot
intérieur du chariot extérieur. Faire glisser le chariot
extérieur vers le moteur. Il ne sera pas nécessaire de
réassembler le chariot avant la fi n de l’opération 12.

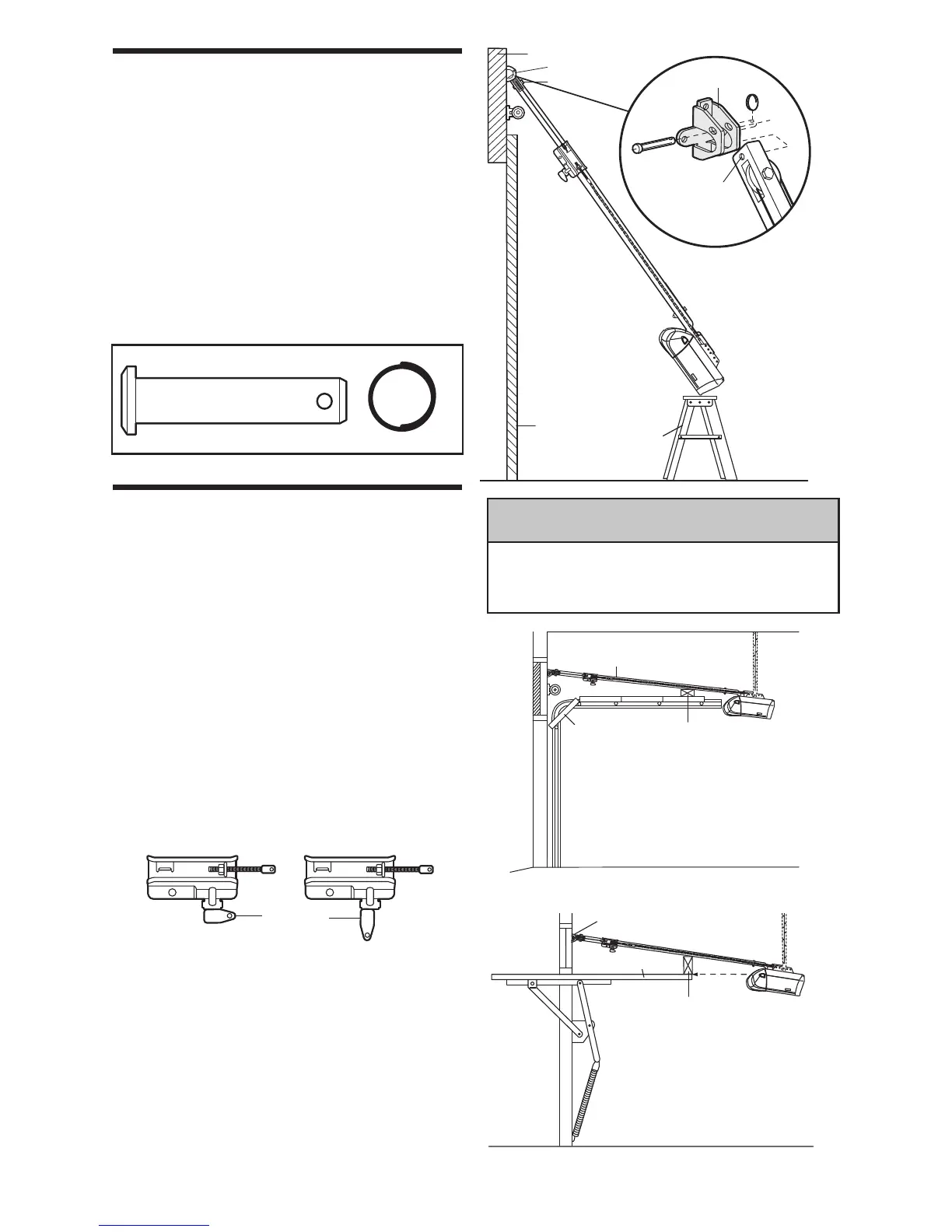

GRANDEUR RÉELLE DES FIXATIONS
Support de linteau
Linteau
Poulie
Boîte d’emballage ou
support temporaire
Porte de
garage
Support de linteau
Trou de
montage
Axe de chape de 5/16 de po x 1-1/2 po
Anneau d’arrêt
Le 2 x 4 est utilisé pour déterminer
la hauteur de fi xation correcte à
partir du plafond.
Rail
Porte
Le 2 x 4 est utilisé pour
déterminer la hauteur de fi xation
correcte à partir du plafond.
Dessus de la porte
Support de Linteau
Biellette de
dégagement
du chariot
DÉGAGÉ
ENGAGÉ
Pour prévenir les dommages à la porte de garage, faire
reposer le rail de l’ouvre-porte de garage sur un 2 x 4
placé sur la section supérieure de la porte.
