Chamberlain Power Drive PD210CD - Pièces Dassemblage du Rail; Pièces de Réparation; Pièces Pour la Pose

37
2
1
4
4
3
5
6
7
9
10
8
12
13
14 15
11

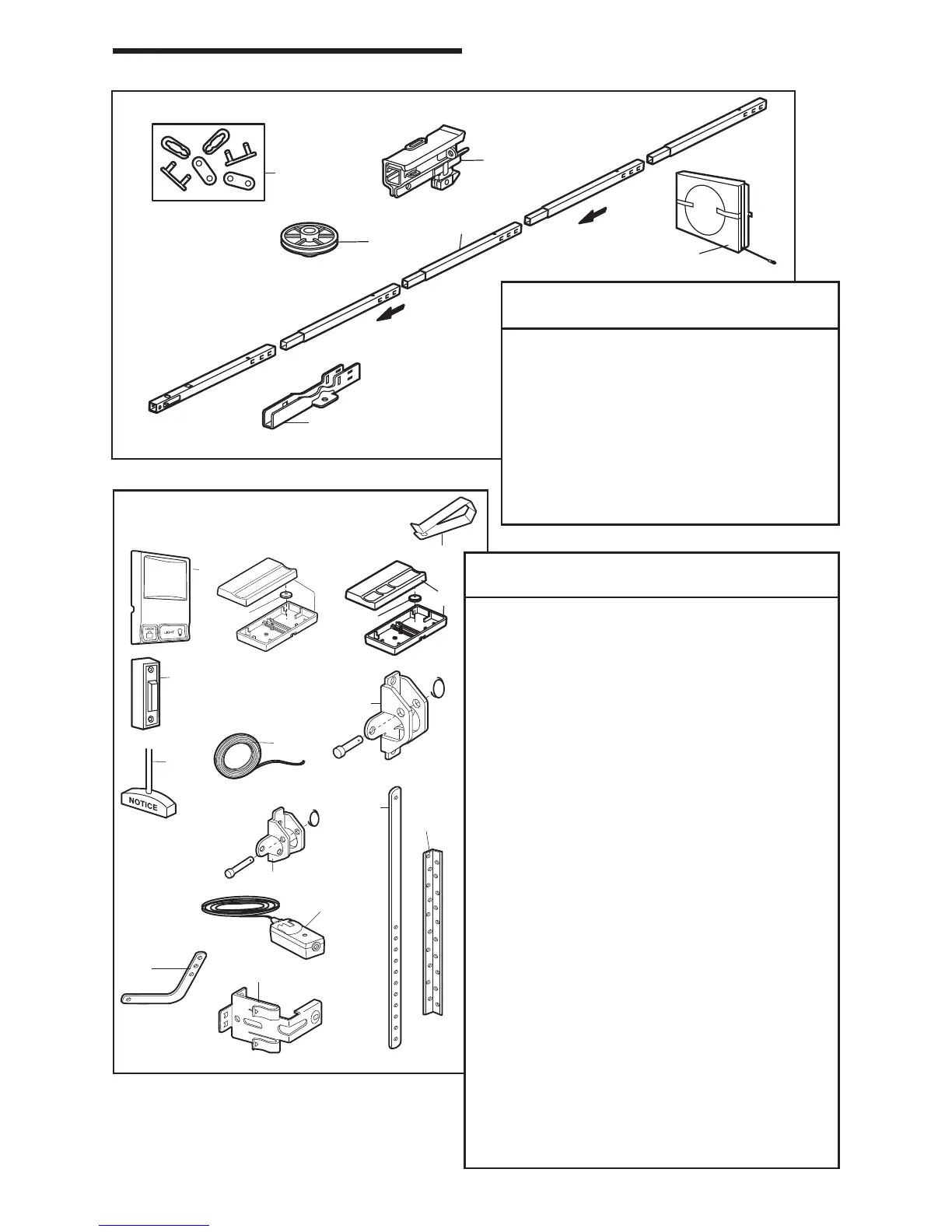

Pièces pour la pose
PIÈCES DE RÉPARATION
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A5273-14 Commande de porte Multifonction
2 41A4166 Bouton de la commande de porte
3 950CD Télécommande à un bouton
4 10A20 Pile au lithium 3V 2032
5 953CD Télécommande à 3-bouton
6 29B137 Pince de pare-soleil
7 41A2828 Poignée et corde de déclenchement
d’urgence
8 41B5141-1 Fil de sonnerie blanc et blanc/rouge
à 2 conducteurs
9 41A5047 Support de porte avec axe de
chape et fi xation
10 41A5047-2 Support de linteau avec axe de
chape et fi xation
11 41A5034 Détecteur inverseur de sécurité (cellules
réceptrice et émettrice) avec fi l de
sonnerie 3 pi (0,9 m) à 2 conducteurs
12 178B34 Biellette droite
13 12B776 Supports de suspension
14 178B35 Biellette courbée
15 041A5266-3 Support de détecteur inverseur de
sécurité
NON ILLUSTRÉS
041A7920-1 Sac de fi xations de montage et de pose
(se reporter à la page 7)
114A4335 Manuel d’instructions
Pièces d’assemblage du rail
2
1
4
3
5
6
N° DE
RÉF. PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41C5141-1 Chariot complet
3 41A5665 Rail complet
4 144C56 Poulie de la chaîne
5 41A5807 Chaîne et câble
6 12D598-1 Support en U
NON ILLUSTRÉS
183A163 Coussinets d’usure
