Chamberlain Power Drive PD210CD - Fixation du Rail Au Moteur

9
Afi n d’éviter d’endommager SÉRIEUSEMENT l’ouvre-
porte de garage, utiliser UNIQUEMENT les boulons et les
fi xations montés sur le dessus de l’ouvre-porte.
MONTAGE - 2
e
OPÉRATION

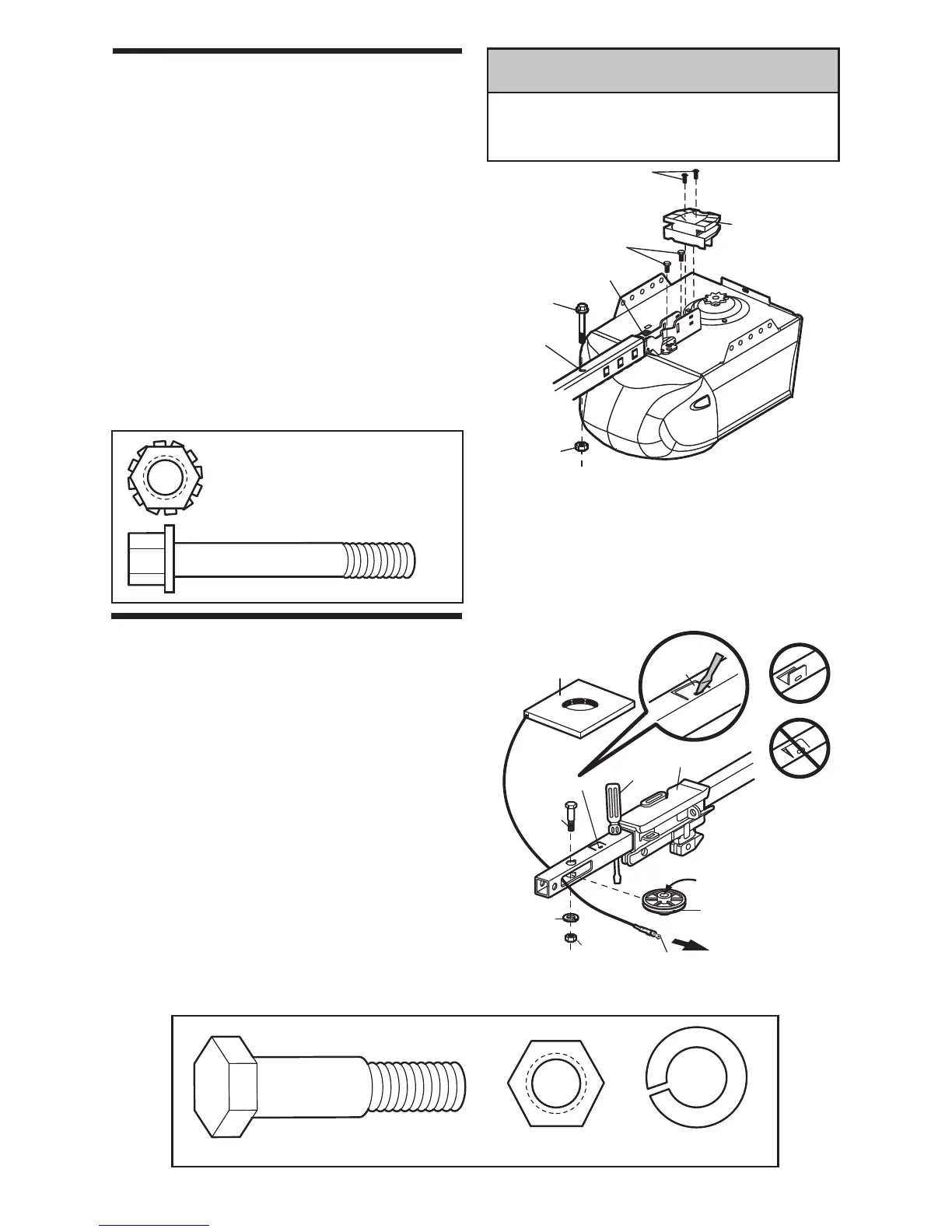

Fixation du rail au moteur
1. Insérer un boulon de 1/4 po-20 x 1-3/4 dans le trou du
boulon de protection du couvercle à l’extrémité arrière
du rail, comme illustré. Serrer fermement à l’aide d’un
contre-écrou de 1/4 po-20. Ne PAS trop serrer.
2. Retirer les deux boulons depuis le dessus de
l’ouvre-porte.
3. Utilisez le carton pour supporter le frontal du rail.
4. Placer le support en U, côté plat dirigé vers le bas, sur le
moteur et aligner les trous du support sur les trous de
boulon. Fixer à l’aide des boulon précédemment retirés.
Serrer le support en « U » à l’aide des boulons retirés
précédemment; NE PAS utiliser d’outils électriques.
L’utilisation d’outils électriques pourrait endommager de
manière permanente l’ouvre-porte de garage.
5. Poser l’écarteur sur le moteur à l’aide de deux vis.
Vis à tête hexagonale
8 - 32 x 7/16 de po
Écarteur
de chaîne
Boulon
Support en U
Boulons
Contre-écrou
Trou du
boulon de
protection du
couvercle
GRANDEUR RÉELLE DES FIXATIONS
Contre-écrou
1/4 de po-20
Boulon de 1/4 de po-20 x 1-3/4 de po
ATTENTION
MONTAGE - 3E OPÉRATION
Pose de la poulie
1. Poser la chaîne/câble à côté du rail, comme illustré. Saisir
l’extrémité avec la boucle du câble et passer environ
12 po (30 cm) de câble à travers la fenêtre. Laisser en
suspension jusqu’à la 4e opération de montage.
2. Retirer le ruban de la poulie. Le centre intérieur doit être
prégraissé. S’il est sec, graisser à nouveau afi n d’assurer
un bon fonctionnement.
3. Placer la poulie dans la fenêtre comme illustré.
4. Insérer le boulon de tension depuis le dessus à travers le
rail et la poulie. Serrer à l’aide d’une rondelle-frein de 3/8
po et d’un écrou sous le rail jusqu’à compression de la
rondelle-frein.
5. Faire tourner la poulie pour s’assurer qu’elle tourne
librement.
6. Localiser l’onglet du rail. L’onglet du rail se trouve entre
le boulon de tension et le chariot dans la section avant du
rail. Utiliser un tournevis à tête plate et soulever l’onglet du
rail à la verticale, c’est-à dire à un angle de 90 degrés.
Écrou de
3/8 po
Rondelle-frein
de 3/8 po
Boulon de tension
GRANDEUR RÉELLE DES FIXATIONS
Rondelle-frein
de 3/8 po
Maillon
de câble
Boulon
de tension
Chaîne et
câble
Chariot
Poulie
Graisse à l’intérieur
de la poulie
Tournevis
Contre-écrou
3/8 de po
BON
MAUVAIS
L’onglet
du rail
L’onglet du rail
