Chamberlain Power Drive PD210CD - Pose de la Chaîne Et du Câble

10
MONTAGE - 4E OPÉRATION
Pose de la chaîne et du câble
1. Tirer le câble autour de la poulie et vers le chariot.
2. Raccorder la boucle de câble à la fente de retenue sur le
chariot, comme illustré (Figure 1) :
• Depuis le dessous, pousser les chevilles de la barre du
maillon de raccord vers le haut à travers la boucle de
câble et la fente du chariot.
• Pousser le chapeau du maillon de raccord par-dessus
les chevilles et au-delà des encoches de cheville.
• Faire glisser le ressort à pince par-dessus le chapeau
et sur les encoches de cheville jusqu’à ce que les deux
chevilles soient solidement bloquées en place.
3. À l’aide de le tournevis, répartir le reste du câble/chaîne au
long du rail vers le moteur dans la fente de l’écarteur de
chaîne, puis l’enrouler autour du pignon, dans l’écarteur de
chaîne et poursuivre l’assemblage du chariot. Les dents du
pignon doivent engager la chaîne (Figure 2).
4. S’assurer que la chaîne n’est pas tordue, puis la raccorder
à l’arbre fi leté avec le maillon de raccord restant.
5. Enfi ler l’écrou intérieur et la rondelle de blocage dans la
tige fi letée du chariot (Figure 3).
6. Insérer l’arbre fi leté du chariot à travers le trou du chariot.
S’assurer que la chaîne n’est pas tordue (Figure 3).
7. Enfi ler sans serrer l’écrou extérieur dans la tige fi letée du
chariot.
8. Retirer le tournevis.
Pour éviter d’éventuelles BLESSURES GRAVES aux doigts
par suite du mouvement de l’ouvre-porte :
• TOUJOURS garder la main à l’écart du pignon lorsque
l’ouvre-porte fonctionne.
• Fixer solidement le carter du pignon AVANT de faire
fonctionner l’ouvre-porte.
AVERTISSEMENT

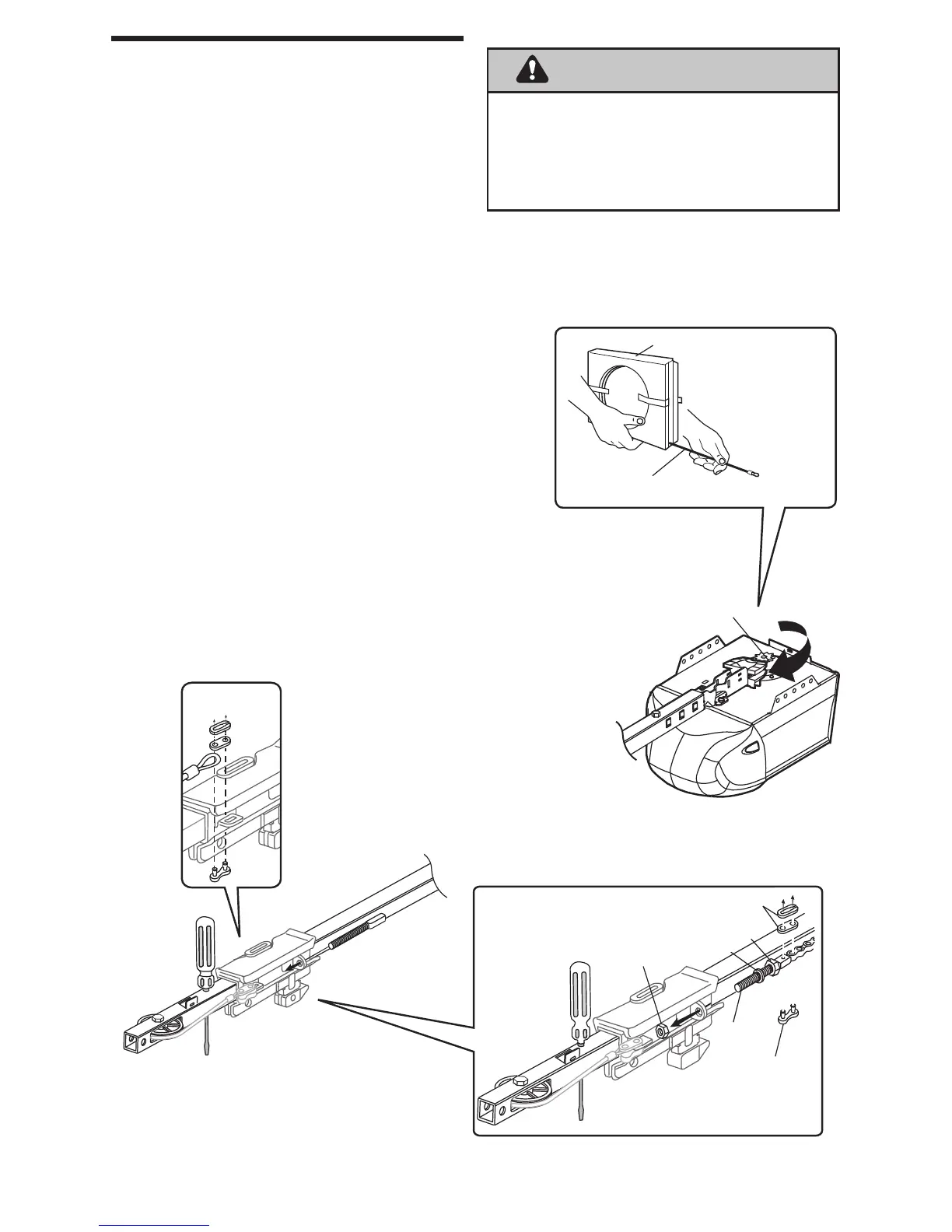

Figure 1
Figure 3
Figure 2
Laisser la chaîne et
le câble dans le carton
distributeur pour
qu'ils ne s'entortillent pas.
Carton distributeur
Garder le câble et la chaîne
bien tendus lorsqu'on tire dessus
L’écrou extérieur
L’écrou intérieur
Rondelle-frein
Maillon de raccord
Pignon du moteur
Maillon de
raccord
Tige filetée
