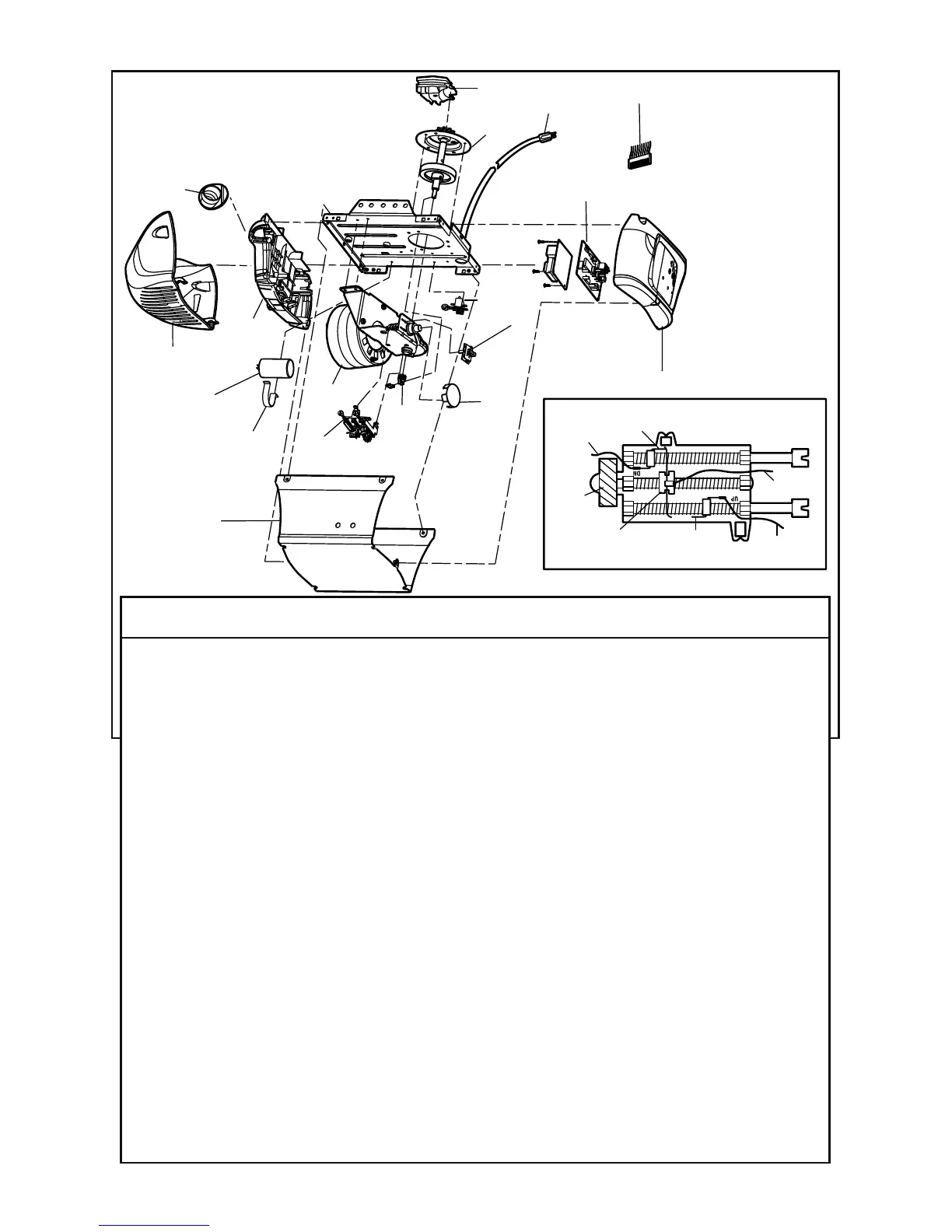

Pièces d’assemblage du moteur
2
1
3
4
5
6
8
9
7
11
12
13
14
15
16
17
18
10
INTERRUPTEUR DE
FIN DE COURSE
Contact
(fermeture)
Fil
brun
Pignon
menant
Contact de fi n de
course central
Contact
(d’ouverture)
Fil jaune
Fil Gris
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A5615 Écarteur de chaîne
2 41C4220A Pignon et engrenage
Comprend : Rondelle de blocage,
rondelle de butée, jonc d’arrêt, plaque
de butée, goupille cylindrique (2),
pignon menant et vis sans fi n, pignon
hélicoïdal avec fl asque et graisse
3 41B4245 Cordon électrique
4 41D181 Panneau d’extrémité
(PD210CD, PD210CDV, PD212CD,
LC250, et HD200CD)
41A5484-1 Panneau d’extrémité
(PD612CD et LC500)
5 4A1344 Douille d’ampoule
6 108D79 Diffuseur
7 30B532 Condensateur - 1/2HP
8 12A373 Support de condensateur
9 41A3150 Bornier à vis
10 41D3058 Moteur de rechange universel et
support, Comprend : Moteur, vis
sans fi n, support, roulement, capteur
de régime sensor
11 41A5525-5 Couvercle
12 41A2818 Entraînement et dispositif de retenue
d’interrupteur de fi n de courser
N° DE
RÉF. PIÈCE DÉSIGNATION
13 41D3452 Interrupteur de fi n de course
14 41A2822-1 Coupelle d’interrupteur
15 41C4398A Capteur de régime
16 41AC050-1M Plaque logique du récepteur
(PD210CD, PD210CDV, PD212CD,
LC250, et HD200CD)
41AC050-2M Plaque logique du récepteur
(PD612CD et LC500)
Comprend : Plaque logique,
panneau d’extrémité, douille
17 41C5497 Harnais de fi ls haute tension
41C5498 Harnais de fi ls basse tension
18 41A5484-1 Panneau d’extrémité
(PD210CD, PD210CDV,
PD212CD, LC250, et HD200CD)
41D180-1 Panneau d’extrémité
(PD612CD et LC500)
NON ILLUSTRÉ
41A2826 Roulement d’arbre
41A2825 Sachet des fi xations de l’ouvre-
porte (comprend les vis non
montrées dans l’illustration
ci-dessus).
