POSE DES SUPPORTS
S’assurer que l’ouvre-porte est hors tension.
Poser et aligner les supports de manière à ce que les
détecteurs se fassent face l’un l’autre de part et d’autre de la
porte du garage, le faisceau n’étant pas à une hauteur de plus
de 6 po (15 cm) au-dessus du sol. Ils peuvent être posés de
trois façons, suivant vos exigences, comme suit :
Pose aux guides de la porte de garage (mode préférable) :
1. Faire glisser les bras courbés par-dessus le bord arrondi
de chaque guide de porte, les bras courbés étant dirigés
vers la porte. Enclencher en place contre le côté du guide.
Il doit reposer à plat, avec le rebord embrassant le bord
arrière du guide, comme illustré à la Figure 1.
Si votre guide de porte ne supporte pas solidement le
support, une pose murale est recommandée.
Pose murale (Figure 2 et 3):
1. Placer le support contre le mur, les bras courbés étant
dirigés vers la porte. S’assurer qu’il y a un dégagement
suffi sant et qu’aucun obstacle n’est dans le parcours du
faisceau du détecteur.
2. Si une profondeur supplémentaire est nécessaire, on peut
employer un support de rallonge (Se reporter à la section
Accessoires) ou des blocs en bois.
3. Utiliser les trous de montage de support comme gabarits
pour positionner et percer deux avant-trous de 3/16 de po
de diamètre sur le mur de chaque côté de la porte, à une
hauteur ne dépassant pas 6 po (15 cm) au-dessus du sol.
4. Fixer les supports au mur à l’aide de tire-fond
(Non fournis).
5. Si des supports de rallonge ou des blocs en bois sont
employés, ajuster les ensembles droit et gauche à la
même distance vers l’extérieur depuis la surface de
montage. S’assurer qu’il n’y a aucun obstacle de ferrure
de porte.
Pose au sol (Figure 4):
1. Utiliser des blocs en bois ou des supports de rallonge
(Se reporter à la section Accessoires) pour élever les
supports de détecteur de manière à ce que les diffuseurs
ne soient pas à plus de 6 po (15 cm) au-dessus du sol.
2. Mesurer soigneusement et placer les ensembles droit et
gauche à la même distance vers l’extérieur depuis le mur.
S’assurer qu’il n’y a aucune obstruction de ferrure
de porte.
3. Fixer au sol à l’aide des ancrages de béton,
comme illustré.
GRANDEUR RÉELLE DES FIXATIONS
Boulon à tête
bombée et collet
carré de 1/4 de
po-20 x 1/2 de po
Écrou à oreilles
1/4 de po-20
Agrafes isolées
(Non illustrés)

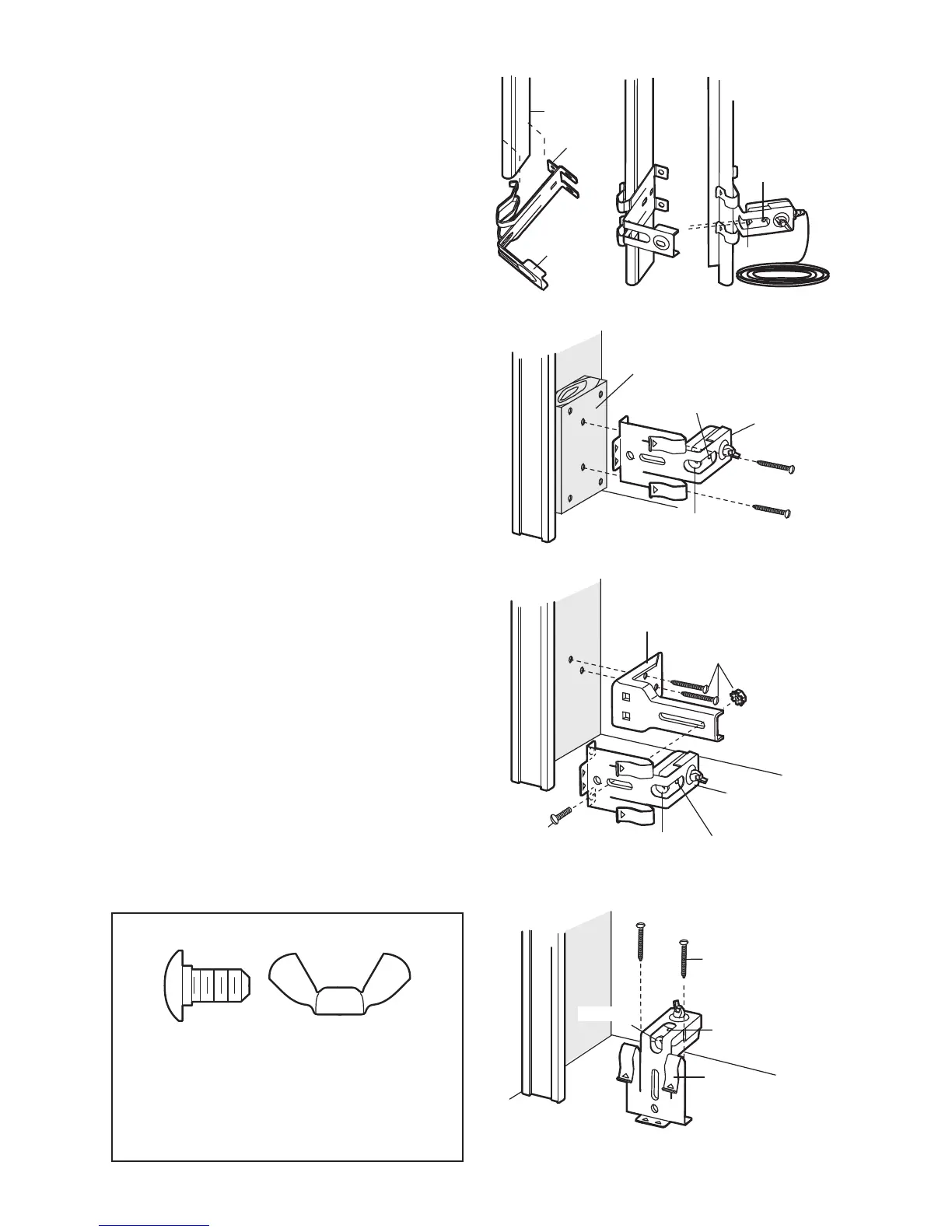

Figure 1
Figure 2
Figure 3
Figure 4
MONTAGE SUR GUIDES DE PORTE (CÔTÉ DROIT)
MONTAGE MURAL (CÔTÉ DROIT)
MONTAGE MURAL (CÔTÉ DROIT)
MONTAGE AU SOL (CÔTÉ DROIT)
Guide
de porte
Rebord
Diffuseur
Diffuseur
Diffuseur
Diffuseur
Support de
détecteur
Support de
détecteur
Support de
détecteur
Support de
détecteur
Support de rallonge
(Voir Accessoires)
Fixer à l’aide
d’ancrages de béton
(Non fournis)
(Fournis avec support
de rallonge)
Attachez le morceau de bois au
mur avec des tire-fond (Non fournis)
Tire-fond de
(Non fournis)
Témoin
lumineux
Témoin
lumineux
Témoin
lumineux
Témoin
lumineux
(Fournis avec
support de rallonge)
Mur
intérieur
du garage
Mur
intérieur
du garage
Mur
intérieur
du garage
