11 Installation typique - Chariot

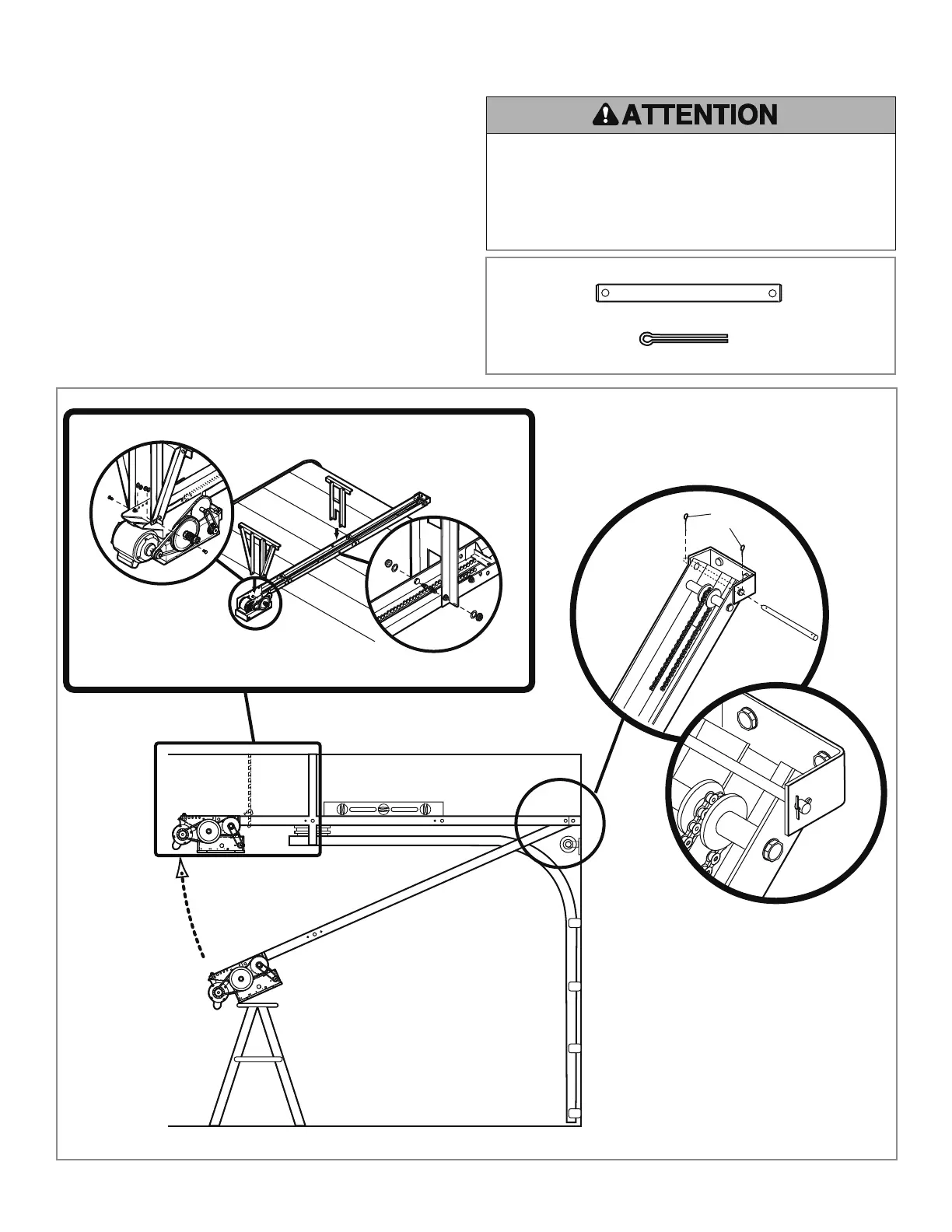

FIXER LE RAIL AU SUPPORT DE LINTEAU ET SUSPENDRE L'OUVRE-PORTE
4
Fixer l'ouvre-porte à l'aide des fi xations et de la quincaillerie de
verrouillage appropriées pour supporter le poids de l'ouvre-
porte.
1
4
3
2
1
Aligner le rail avec la support de linteau.
2
3
Insérer le pivot à travers les trous du rail et du support de
linteau. Fixer avec les fi xations.
Faire pivoter l'ouvre-porte vers le haut et s'assurer que
l'ouvre-porte est au niveau.
A
A
B
B
Pour éviter une BLESSURE GRAVE possible causée par un
ouvre-porte qui tombe :
• Fixer SOLIDEMENT l'ouvre-porte aux supports de structure
du bâtiment.
• Des ancrages à béton DOIVENT être utilisés si des supports
sont installés dans de la maçonnerie.
QUINCAILLERIE
Axe de chape (1)
Goupilles fendues (2)
