12Installation typique - Chariot
FIXER LE BRAS DE PORTE ET LE SUPPORT DE PORTE
1
2
A
C
B
1
2

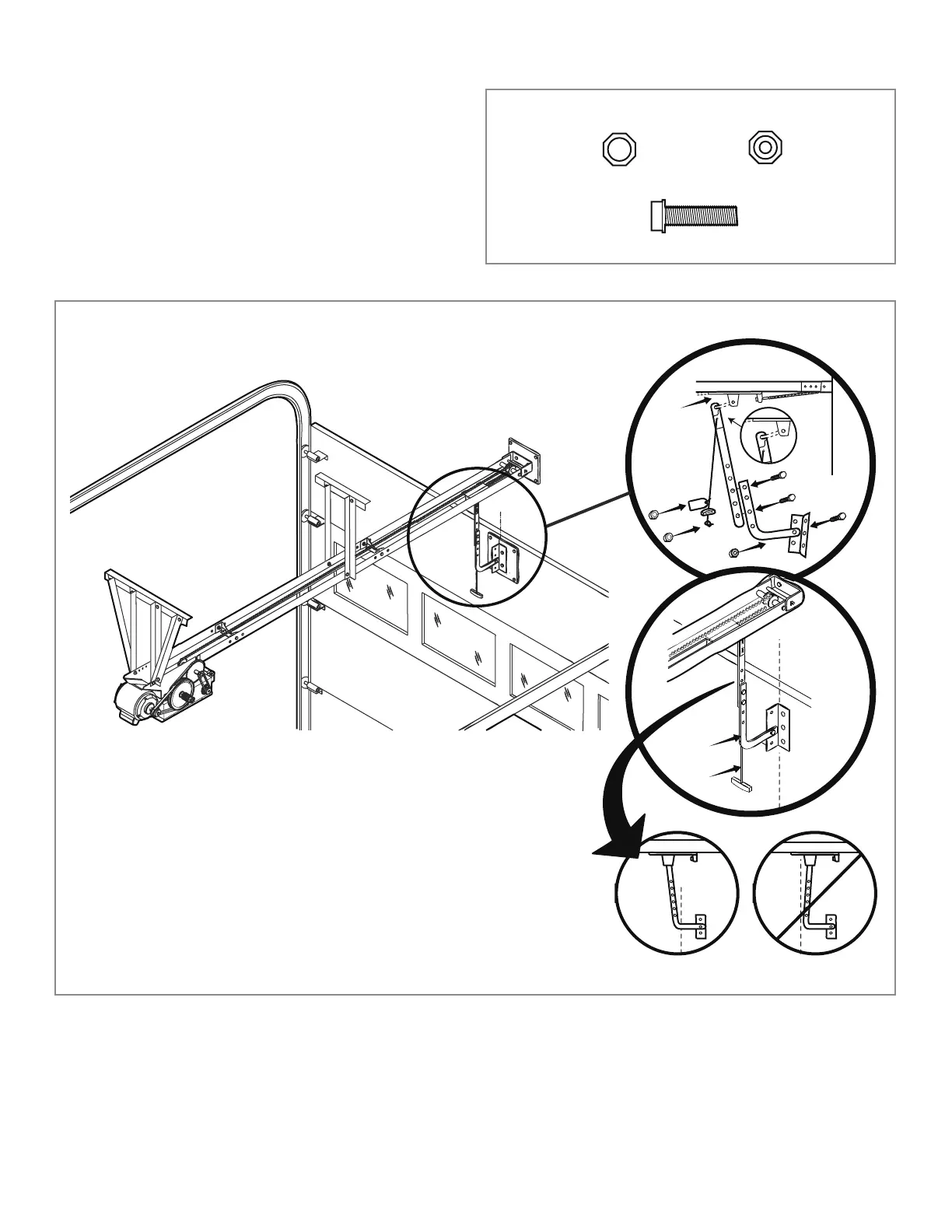

Verrouiller le bras de porte au chariot. S'assurer que le côté
ouvert de l'encoche sur le bras de porte fait face à la porte.
Placer le support de porte sur la ligne centrale de la porte et
fi xer le support de porte à la porte à l'aide de la quincaillerie
appropriée (non incluse). REMARQUE : Lorsqu'il est
correctement installé et ajusté, le bras de porte devrait
pencher légèrement à l'arrière vers l'ouvre-porte. Se référer
aux instructions du fabricant de la porte pour les directives
d'installation recommandées.
QUINCAILLERIE
Écrou nylok, 3/8 de po-16 (1)
Écrou à embase hexagonale,
3/8 de po-16 (2)
A
B
Boulon 3/8 de po-16 x 1 po (3)
