SQR7080 Service Manual 372 Engine Mechanical System

Chery Automobile Co., Ltd

Forword

lower

(7) Use the selected adjusting gasket to adjust the

throttle clearance.

Attention Install the feeler with the identification mark

facing downwards.

4. Cylinder head

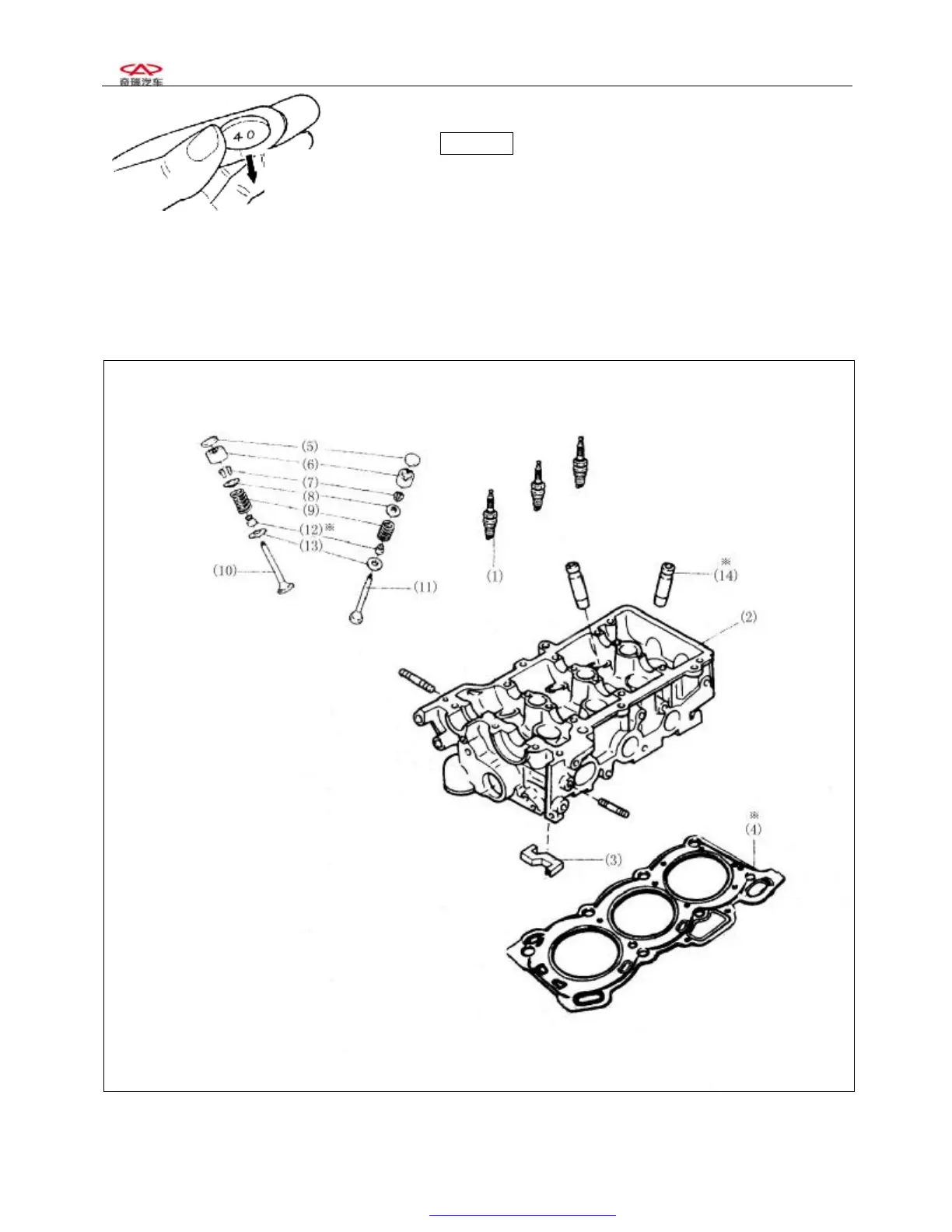

4-1 Configuration diagram (Do the following operations in the procedures for the dismounting and

installation of the camshaft)

（1） Spark plug20±1Nm

（2） Cylinder head

（3） Weather seal I

（4） Cylinder head gasket

（5） Adjust shim

（6） Valve lifter

（7） Keeper

（8） Valve spring seat

（9） Valve spring

（10） Intake valve

（11） Exhaust valve

（12） Valve oil seal

（13） Valve seat

（14） Valve guide

※：Non-reusable part

Unit：N·m(kg·cm)
