CLAGE
PL
129
Wskazówka: W przypadku montażu tego podgrzewacza w miejscu innego urządzenia, z
reguły nie jest wymagane wiercenie nowych otworów na uchwyt ścienny; punkt 2 nie
ma wówczas zastosowania.
Przed montażem podgrzewacza należy gruntownie przepłukać instalację doprowadza-
jącą wodę, aby usunąć z niej zanieczyszczenia.

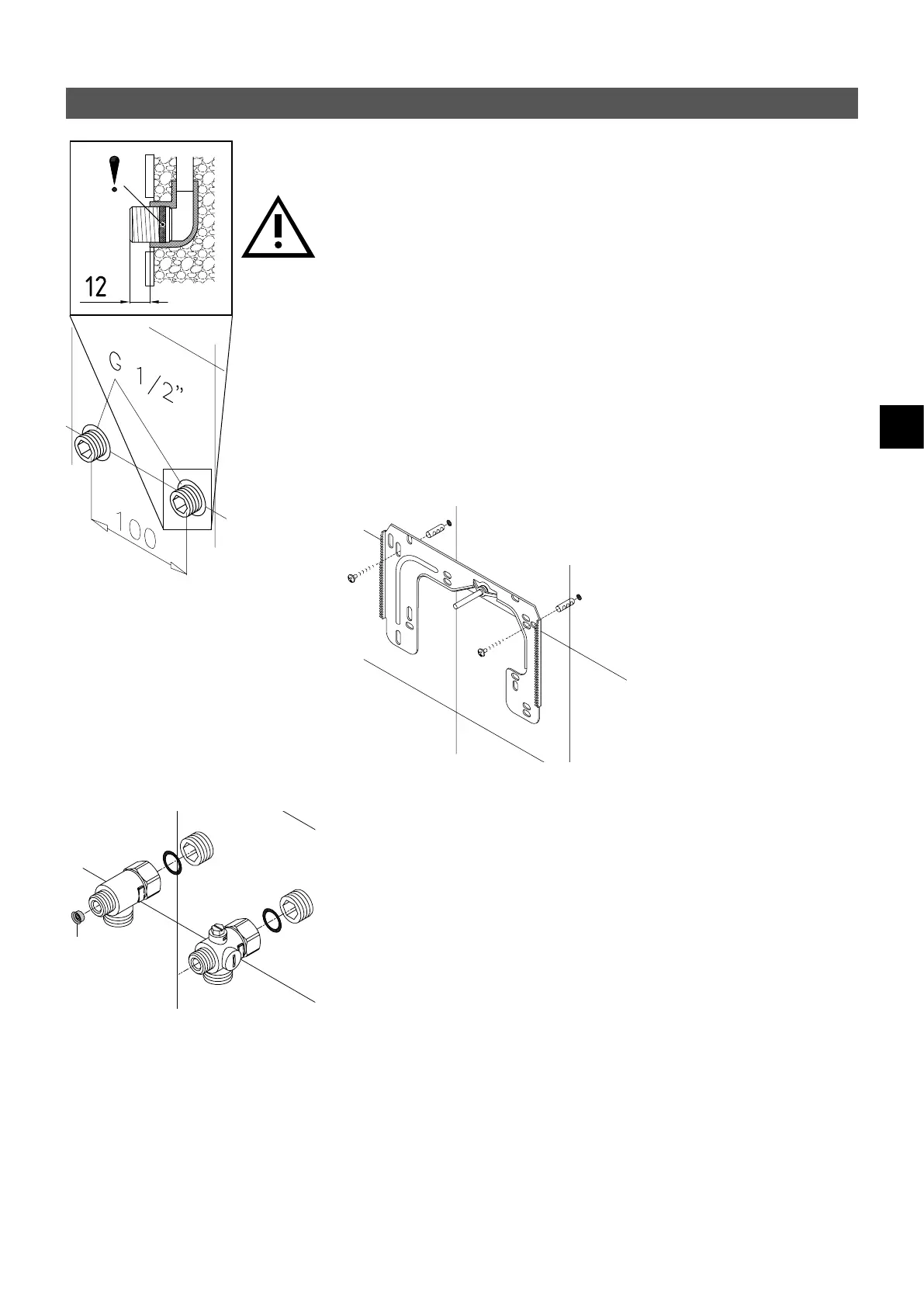

1. W obydwa ścienne przyłącza wody wkręcić nyple za pomocą klucza imbusowego
12 mm. Należy przy tym dokładnie wkręcić uszczelki w gwint. Po dociągnięciu nypla
musi on wystawać ze ściany na 12–14 mm.
2. Przyłożyć dostarczony szablon montażowy do ściany w taki sposób, aby otwory w
szablonie pokrywały się z przyłączami. Odpowiednio do szablonu, zaznaczyć punkty
nawiercenia i wywiercić otwory, używając wiertła 6 mm. W otwory wcisnąć dostar-
czone kołki rozporowe i przykręcić uchwyt ścienny do ściany.
3. Otwórz urządzenie. Aby to zrobić, należy pociągnąć pokrywę w dół i poluzować
śrubę centralnej pokrywy.
4. Odkręć nakrętkę radełkowaną uchwytu ściennego, zdejmij uchwyt ścienny i przy-
kręć go do ściany. Nierówny montaż płytek może być kompensowany do 30 mm za
pomocą dostarczonych tulei dystansowych. Tuleje dystansowe są montowane mię-
dzy ścianą a uchwytem ściennym.
4. Instalacja
Wskazówka: dokręcać z wyczuciem nakrętki, aby uzyskać szczelność, nie uszkadzając
armatury i przyłączy.
• Zgodnie z rysunkiem, do przyłącza zimnej wody przykręcić zawór przyłączeniowy z
filtrem przy pomocy nakrętki nasadowej i ½cal uszczelki.
• Zgodnie z rysunkiem, do przyłącza ciepłej wody przykręcić zawór przyłącza ciepłej
wody przy pomocy nakrętki nasadowej i ½cal uszczelki.
Instalacja przyłącza wody
Montaż uchwytu ściennego
zimno
ciepły
• Wsunąć regulator natężenia przepływu „D” w przyłącze ciepłej wody. O-ring musi
być widoczny.
D
