FR
DEX 12 Next
56
Réservé au professionnel!
Doivent être respectés:
• p. ex. VDE 0100
• Le règlements des entreprises de distribution d’énergie et d’eau locales
• Caractéristiques techniques et indications sur la plaque signalétique
• Relier l’appareil à la terre !
6. Branchement électrique

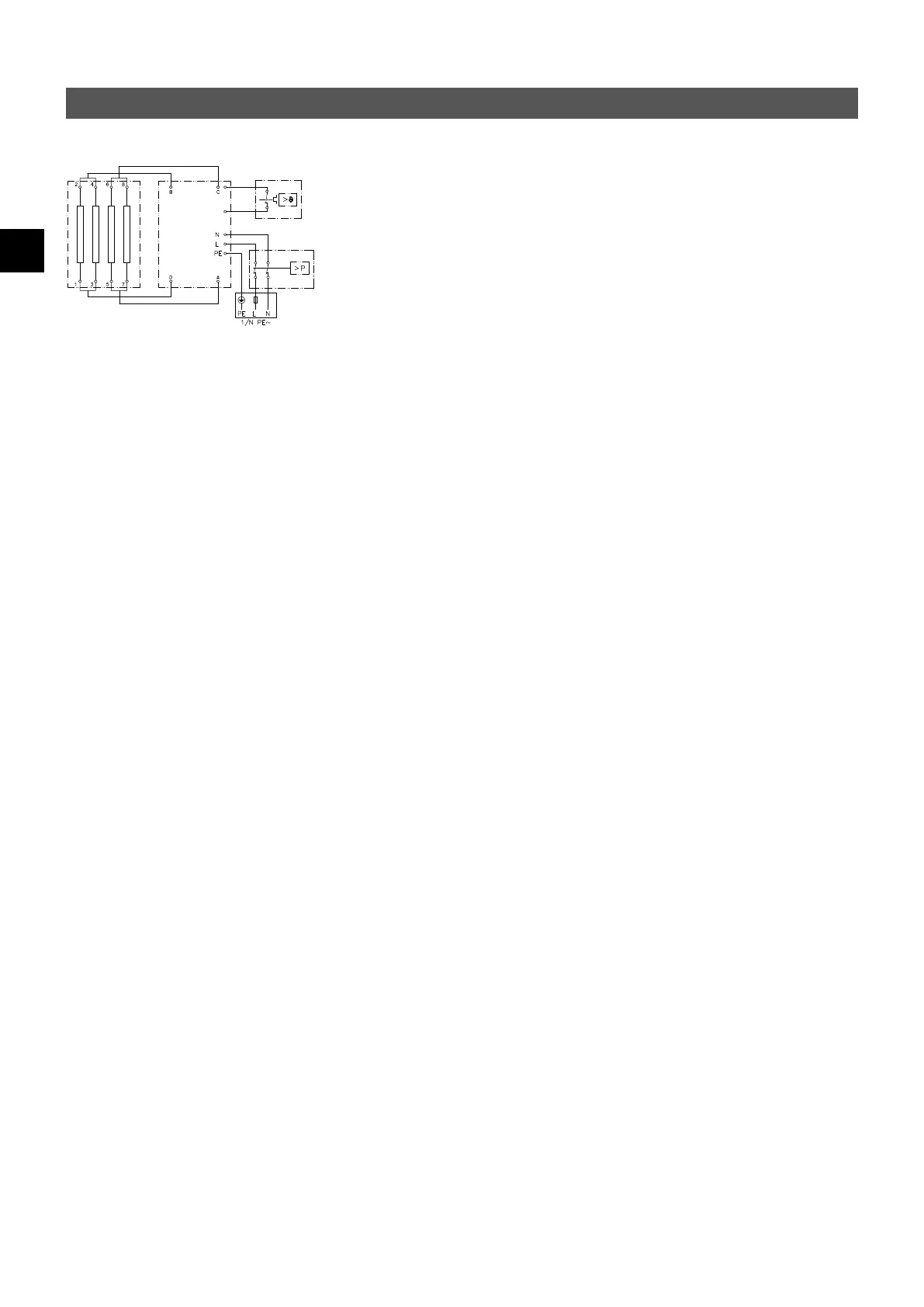

Schéma électrique
1. Électronique
2. Élément chauffant
3. Limiteur de pression de sécurité SDB
4. Bornier
5. Limiteur de température de sécurité
STB
Conditions préalables du point de vue de la construction
• L’appareil doit être raccordé en permanence à des lignes d’alimentation électriques
installées fixement. L’appareil doit être raccordé au conducteur de protection.
• Les câble électriques doivent être en parfait état et ne doivent plus être accessibles
après le montage.
• Il faut prévoir du côté de l‘installation un dispositif de sectionnement permettant
d’isoler tous les pôles du secteur avec une ouverture de contact minimale de 3 mm
(par exemple par des fusibles).
• Pour protéger l’appareil, un élément de protection de ligne avec une caractéristique
de déclenchement C et un courant de déclenchement adapté au courant nominal
de l’appareil doit être installé.
1
2
5
3
4
