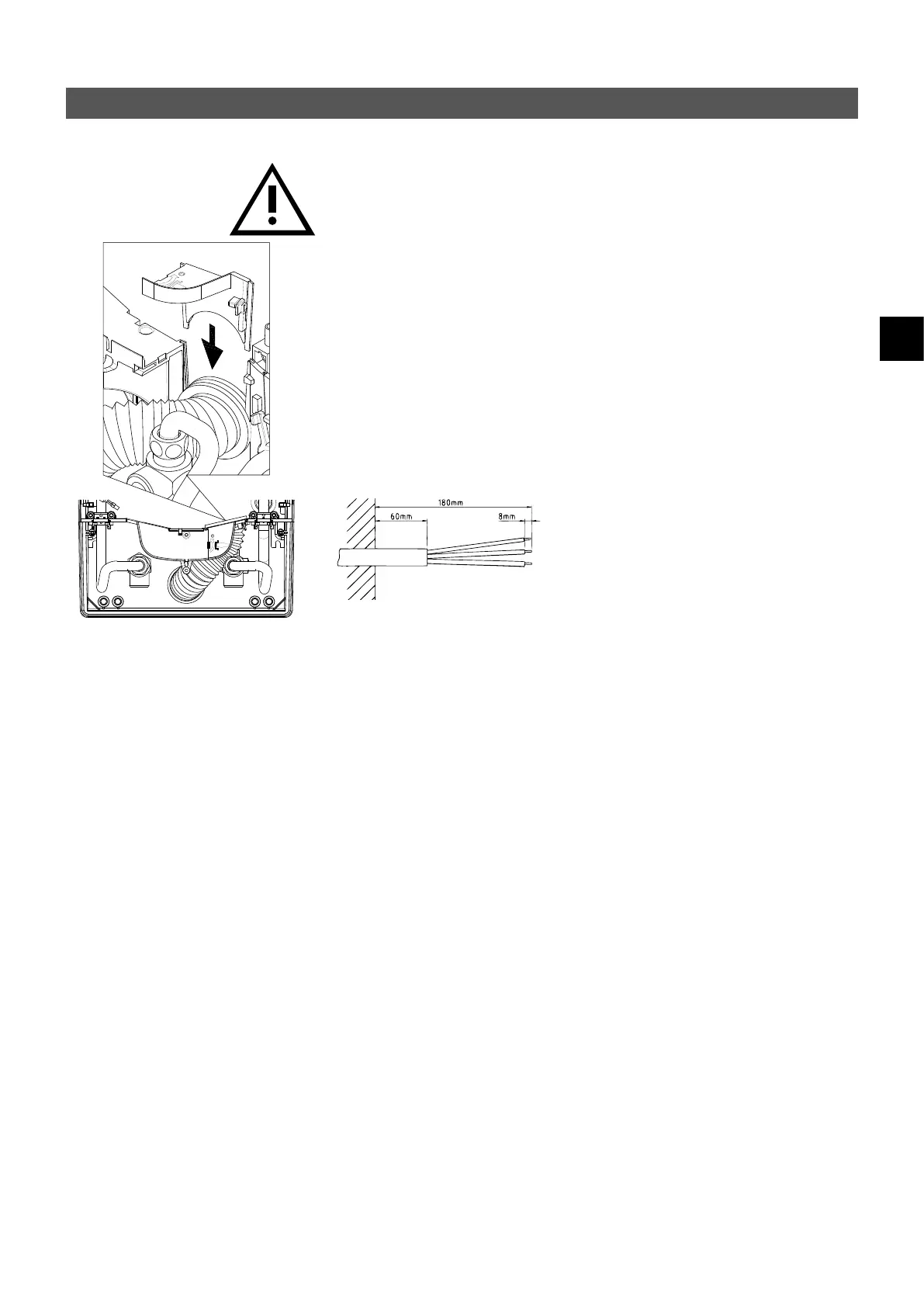

clage DEX 12 Next - Vista Inferior da Ligação Elétrica

CLAGE
PT
95
A
6. Ligação elétrica
Nota: Em caso de necessidade os bornes de ligação podem ser instalados na parte de
cima do dispositivo. Neste caso siga as instruções na secção seguinte.
Antes de ligar o dispositivo à rede elétrica, assegure-se que a corrente está ligada!
1. Isole o cabo de ligação aproximadamente 6 cm acima da saída da parede. Insira a
manga de proteção contra salpicos com a abertura pequena primeiro no cabo de
ligação, de forma a tapar a manga de proteção ao nível da parede. Esta impede um
eventual contacto do circuito elétrico com água. O cabo de ligação não deve ser
danificado! Deve ser utilizada a cápsula de proteção!
2. Rebater o suporte rebatível para a direita.
3. Isole os fios individuais e estabeleça as ligações nos bornes de acordo com o diagra-
ma elétrico. Ligar o dispositivo à terra.
4. Estique a manga de proteção sobre o cabo de ligação até a manga de proteção
passar sem dificuldades pelo espaço interno da parede. Instale a fixação do ilhós (A)
torne a fechar o suporte rebatível e encaixe-o.
5. Instale a tampa sobre o dispositivo e aperte os parafusos de fixação. Em seguida
pode puxar o diafragma de baixo até ao fim.
Vista inferior da ligação elétrica
