clage DEX 12 Next - Elektrická Prípojka; Schéma Zapojenia; Štrukturálne Predpoklady

SK
DEX 12 Next
190
Smie vykonať iba odborník!
Musí sa dodržiavať:
• napr. VDE 0100
• Ustanovenia miestneho elektrorozvodného a vodárenského podniku
• Technické údaje na typovom štítku
• Pripojte zariadenie na ochranný vodič!
6. Elektrická prípojka

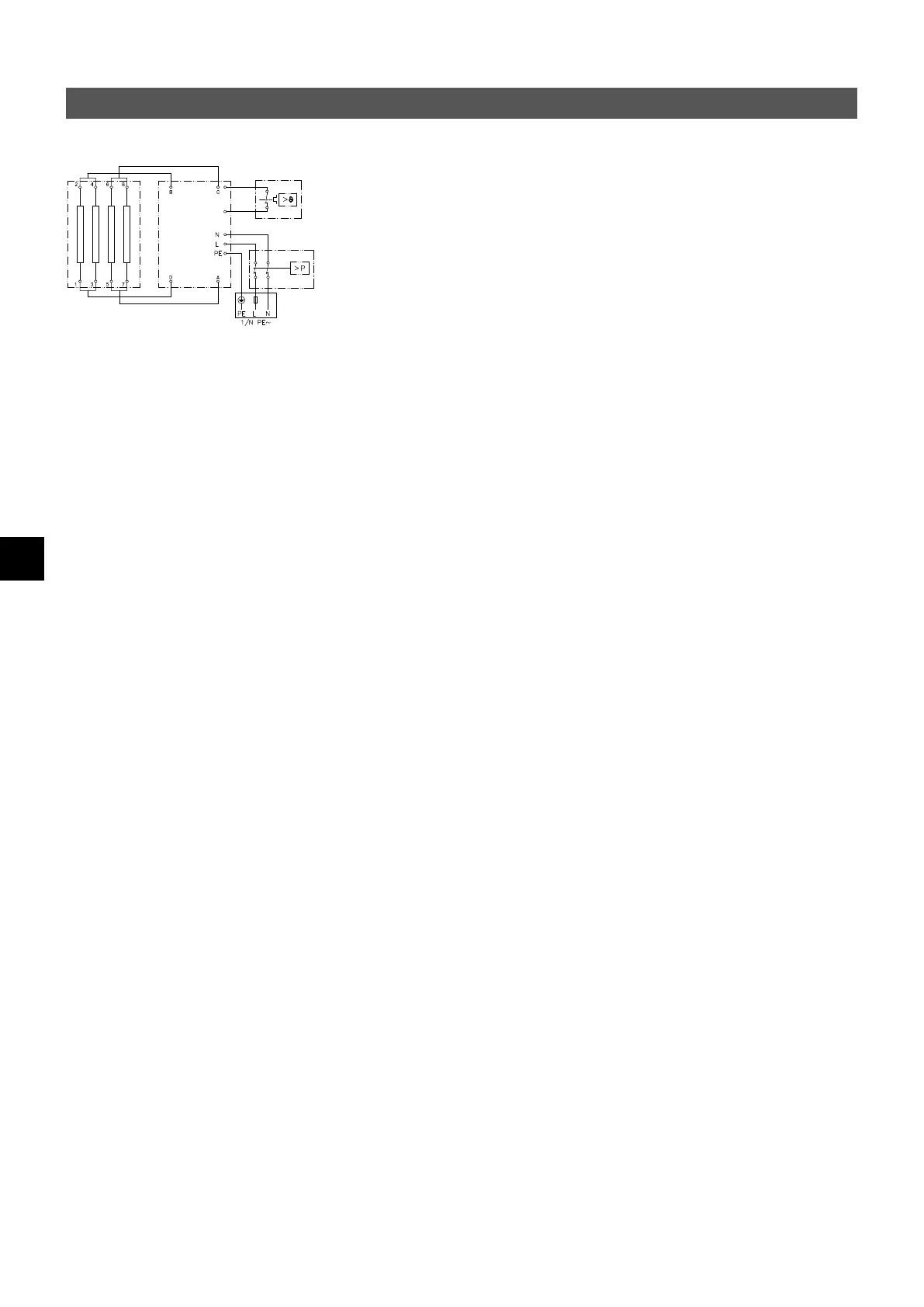

Schéma zapojenia
1. Elektronika
2. Vyhrievací článok
3. Bezpečnostný obmedzovač tlaku SDB
4. Svorkovnica
5. Bezpečnostný obmedzovač teploty
STB
Štrukturálne predpoklady
• Zariadenie musí byť trvalo pripojené k trvalo nainštalovaným elektrickým prípojkám.
Zariadenie musí byť pripojené k ochrannému vodiču.
• Elektrické káble musia byť v perfektnom stave a po inštalácii už nesmie byť možné
sa ich dotýkať.
• Na strane inštalácie musí byť k dispozícii deliace zariadenie so šírkou kontaktného
otvoru najmenej 3 mm na jeden pól (napr. prostredníctvom poistiek).
• Na ochranu zariadenia musí byť nainštalovaný ochranný prvok vedenia s vypínacou
charakteristikou C a vypínací prúd, ktorý zodpovedá prúdu zariadenia.
1
2
5
3
4
