4. Instalace
• Vsuňte regulátor objemu průtoku vody »D« do připojovací tvarovky pro teplou vodu.
Musí být viditelný O kroužek.
Upozornění: Pokud montujete tento průtokový ohřívač výměnou za jiný výrobek,
nemusíte zpravidla vrtat žádné nové otvory pro nástěnný držák, bod 2 tedy odpadá.
Přívody vody před instalací důkladně propláchněte, abyste odstranili nečistoty z
potrubí.

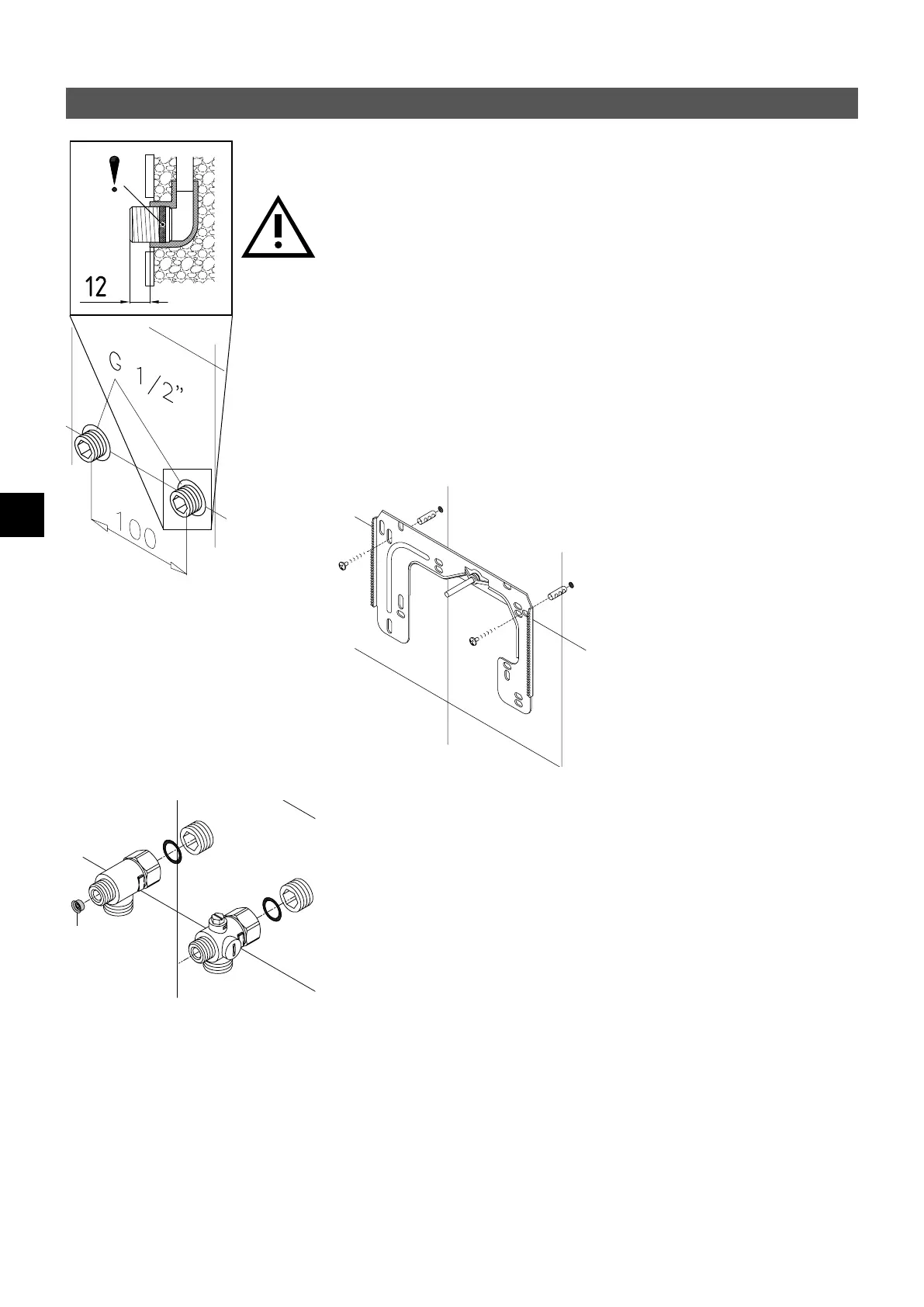

1. Našroubujte do obou nástěnných přípojek závitovou vsuvku použitím klíče na vnitřní
šestihran 12 mm. Přitom musíte do závitu kompletně našroubovat těsnění. Přesah
závitové vsuvky musí být po dotažení 12–14 mm.
2. Přidržte dodanou montážní šablonu na stěně a orientujte ji tak, aby byly otvory v
šabloně správně přizpůsobeny přípojkám. Označte umístění otvorů podle šablony a
vyvrtejte je vrtákem 6 mm. Vložte dodané hmoždinky.
3. Otevřete přístroj Za tím účelem stáhněte kryt dolů a uvolněte středový šroub hlav-
ního krytu.
4. Uvolněte upevňovací matku nástěnného držáku, odejměte nástěnný držák a
našroubujte jej na stěnu. Hranu obkladů nebo nerovnosti lze vyrovnat až do výše
30 mm pomocí dodaných distančních podložek. Distanční podložky se montují mezi
stěnu a držák.
Montáž úchytu na zeď
Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadované
těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.
• Přišroubujte podle obrázků připojovací tvarovku studené vody převlečnou maticí a
těsněním ½palce k přípojce studené vody.
• Přišroubujte připojovací tvarovku teplé vody převlečnou maticí a těsněním ½palce k
přípojce teplé vody.
Instalace připojovacích tvarovek
D
zima
teplé
