6. Elektrické připojení
Upozornění: V případě potřeby lze svorku přípojky přemístit do vrchní části přístroje.
Prosíme dodržujte pokyny v dalším odstavci.
Ujistěte před připojením přístroje k elektrické síti, že je vypnuté napájení elektrickým
proudem!

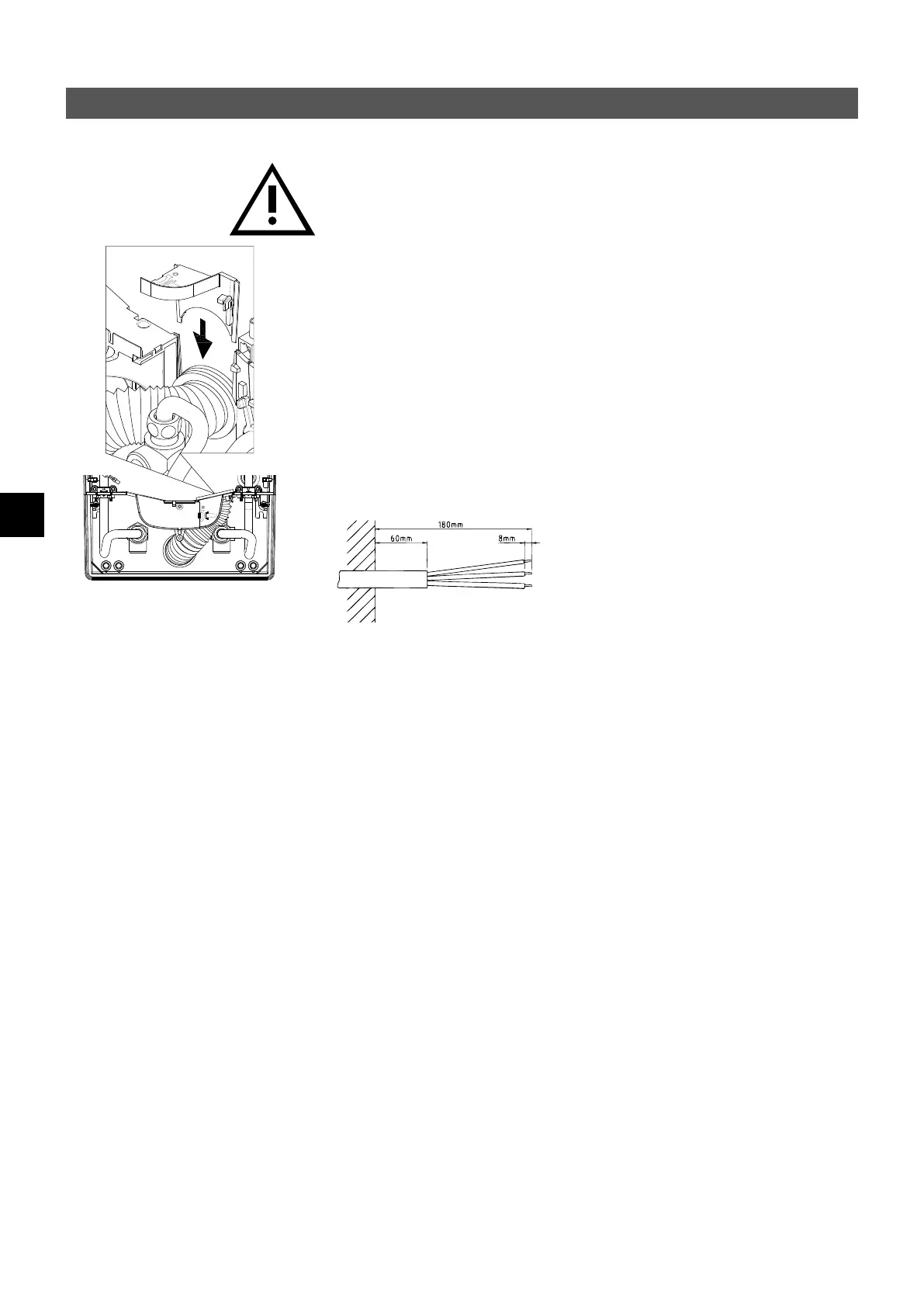

1. Odstraňte izolaci přívodního kabelu zhruba 6 cm nad výstupem ze stěny. Nasaďte
ochrannou průchodku pro ochranu před stříkající vodou malým otvorem napřed
na přívodní kabel tak, aby lícovala se stěnou. Tím zabráníte tomu, aby se případná
vnikající voda dostala do kontaktu s elektrickými vodiči. Nesmí dojít k poškození!
Ochranná průchodka se musí použít!
2. Klapku otočte doprava.
3. Odizolujte kontakty a připojte přívodní svorky podle plánu zapojení. Přístroj musí
být připojen k ochrannému vedení.
4. Natáhněte ochrannou průchodku přes přívodní kabel tak, aby dosedla správně ve
vybrání v příčce. Nasaďte upevnění průchodky (A), přepněte klapku zpět azajistěte
ji.
5. Nasaďte kryt na přístroj a zašroubujte upevňovací šroub. Poté můžete nasunout kryt
zespoda až po zarážku.
