6. Električni priključak

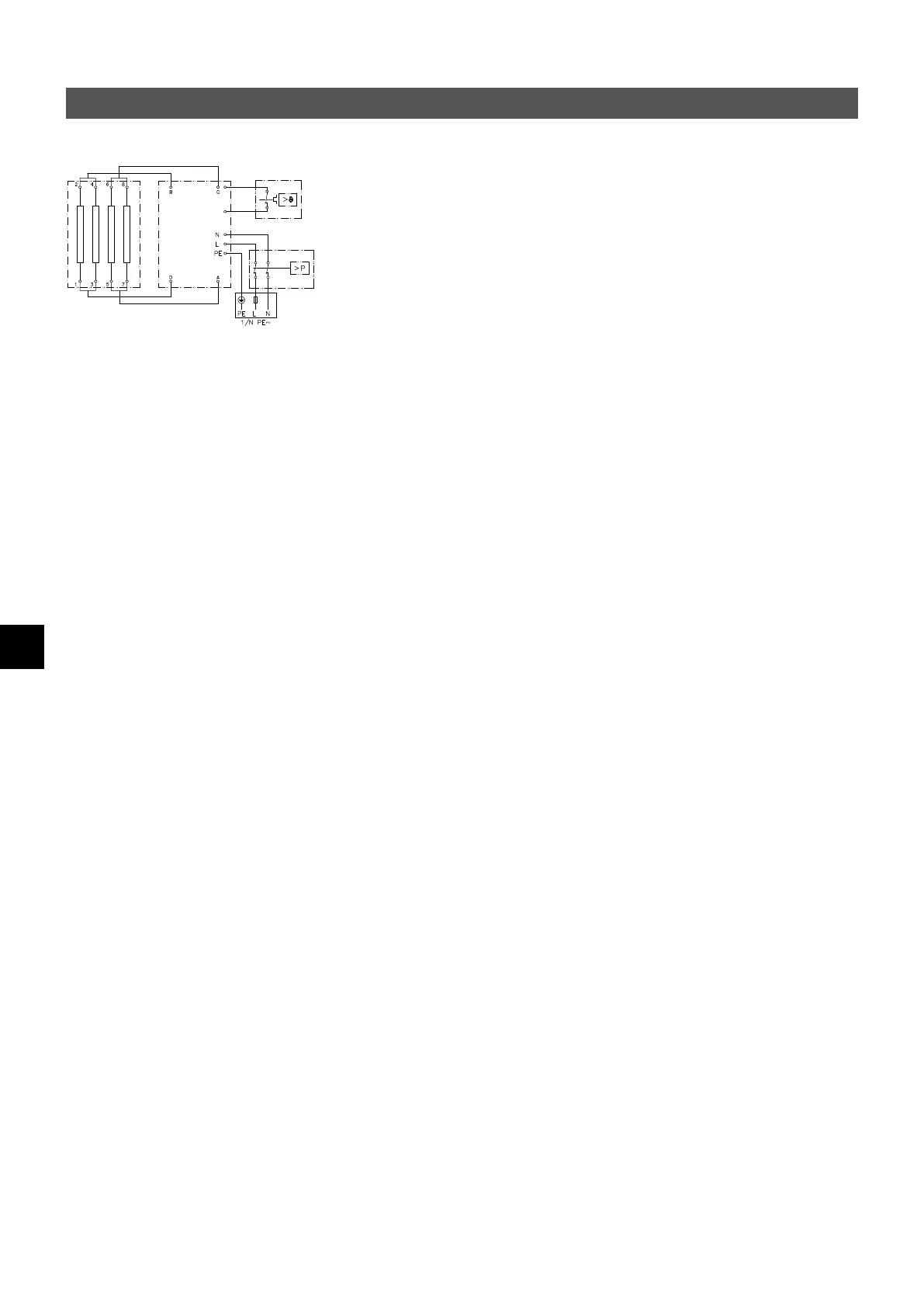

Šema povezivanja
Samo za stručno lice!
Imajte u vidu:
• npr. VDE 0100
• Propise lokalnih elektrodistributivnih preduzeća i vodovoda
• Tehničke podatke i podatke sa tipske pločice
• Povežite uređaj na zaštitni provodnik!
1. Elektronika
2. Grejač
3. Sigurnosni presostat SDB
4. Priključna letva
5. Sigurnosni limitator temperature STB
Konstruktivni preduslovi
• Uređaj mora trajno da bude povezan na fiskno postavljenu električnu instalaciju.
Uređaj mora da bude priključen na zaštitni provodnik.
• Električni provodnici moraju da se nalaze u besprekornom stanju i nakon montaže
moraju biti zaštićeni od dodira.
• Na strani instalacije predvideti rastavljač svih polova sa otvorom kontakta od
najmanje 3 mm po polu (npr. preko osigurača).
• Za osiguravanje uređaja montirati naponski zaštitni element sa karakterisitkom
reagovanja C i u skladu sa nazivnom strujom uređaja prilagođenom
strujom
aktiviranja.
1
2
5
3
4
