Français
MANUEL
D’INSTALLATION

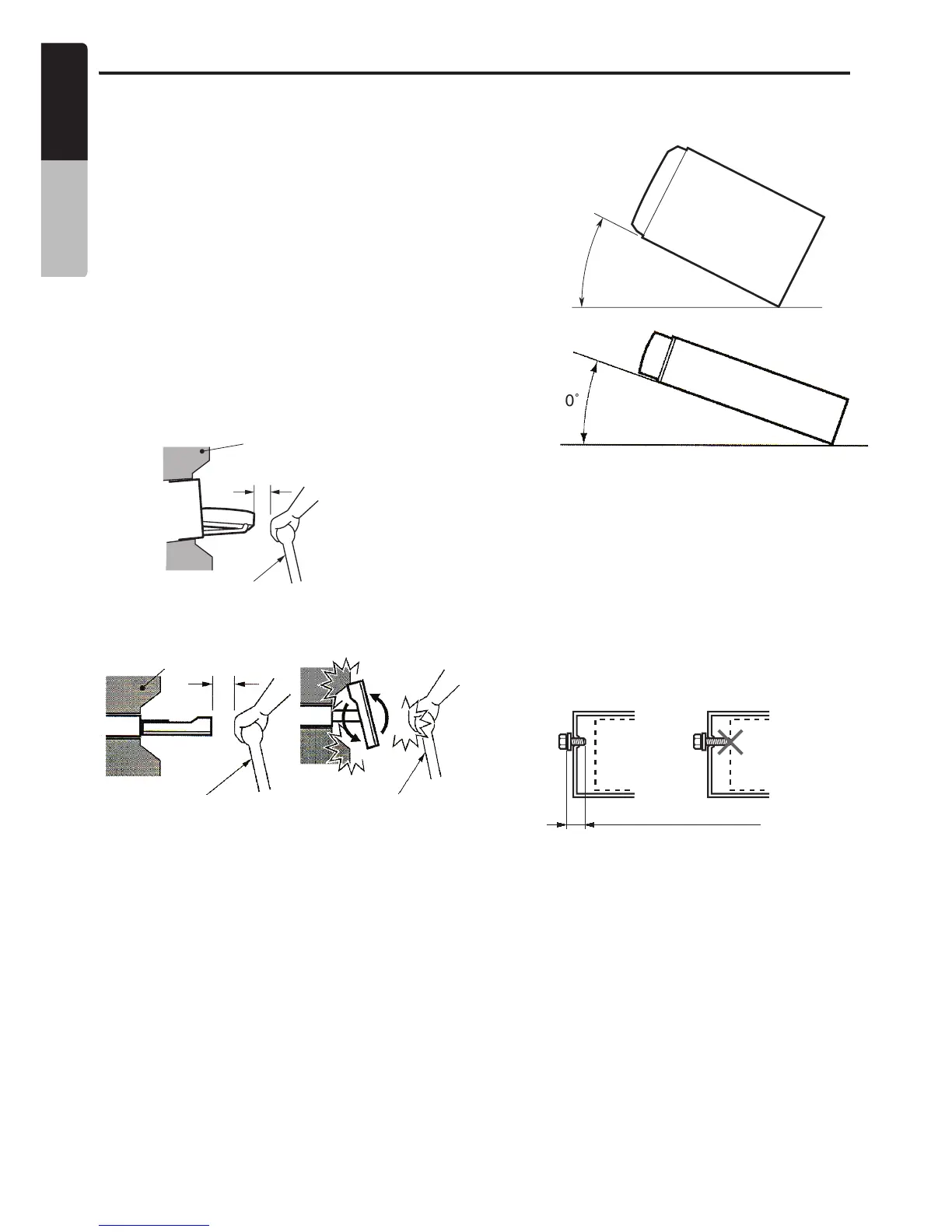

4. MISES EN GARDE D’INSTALLATION
1. Avant de commencer, préparez tous les
articles nécessaires à l’installation de
l’ensemble principal.
2. Le présent modèle comporte un panneau de
commande qui coulisse vers l’avant.
Dans certains types de voitures, le panneau
de commande peut entrer en contact avec
le tableau de bord ou le levier de changement
de vitesse, auquel cas il devient alors
impossible de l’y installer. Avant de procéder
à l’installation et de choisir l’emplacement de
destination de l’ensemble, vérifiez que ce
dernier ne gênera pas l’utilisation du levier
de changement de vitesse ou ne viendra pas
obstruer la vue. (Figure 2)
3. Installez l’ensemble à 30° du plan
horizontal. (Figure 3)
4. Si vous devez apporter des modifications à la
carrosserie de la voiture, en y perçant des
trous par exemple, consultez d’abord votre
concessionnaire d’automobiles.
Tableau de bord
Levier de changement
de vitesse
(vérifiez s’il ne touche
pas l’écran ACL)
Levier de changement
de vitesse
Figure 2
Figure 3
Max. 30˚
5. Utilisez les seules vis prévues aux fins
d’installation, sous peine de causer des
dommages. (Figure 4)
6. L’appareil est équipé d’un moteur de
ventilation au dos de l’ensemble principal
servant à prévenir la surchauffe. Si l’évent
du moteur de ventilation est recouvert de
cordons ou d’un support de montage, il risque
de mal fonctionner. Prenez donc soin de ne
pas l’obstruer.
Châssis Châssis
Dommage
Max. 8 mm (vis M5)
Figure 4
Tableau de bord
Levier de changement de vitesse
(vérifiez s’il ne touche pas l’écran ACL)
VX409
VX409
VZ409
VZ409
Max. 30˚
