Français
MANUEL
D’INSTALLATION

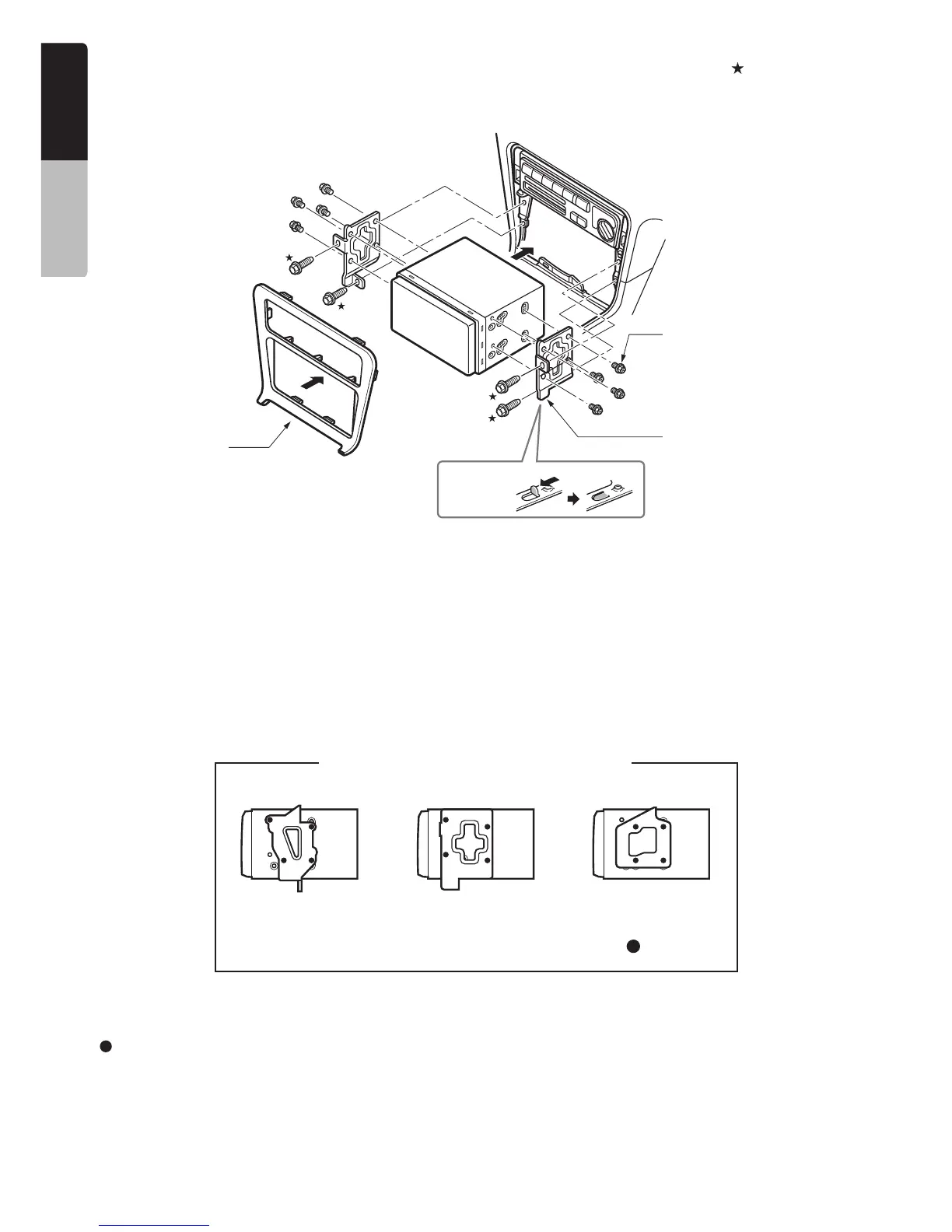

Installation de l'ensemble principal dans un véhicule TOYOTA
Installez l'unité au moyen des pièces appartenant au véhicule. (Les vis identifiées par
appartiennent au véhicule.)
Véhicules autres que NISSAN et TOYOTA
Dans certains cas, le panneau central doit faire l’objet d’une modification (découpe, limage, etc.)
Dépose de l'ensemble principal
Pour déposer l’ensemble principal, démontez-le dans l'ordre inverse de l'INSTALLATION DE
L’ENSEMBLE PRINCIPAL.
Note:
*2: Certaines ouvertures du panneau sont trop
petites aux fins d’installation de l’ensemble,
selon le type et le modèle du véhicule. Dans
ce cas, limez les bords supérieur et inférieur
du cadre du panneau de 0,5 à 1,5 mm pour
pouvoir insérer l'ensemble sans difficulté.
*3: Si un crochet du support d'installation gêne
la pose de l’ensemble, courbez-le et
aplatissez-le avec une pince ou l'équivalent.
* 3
Figure 7
Ensemble
principal
Vis hexagonale 8
(M5 × 8)
Support de fixation
(1 paire pour la
gauche et la droite)
Panneau central
(* 2)
88
VX409/VZ409
3 Exemple1 Exemple Exemple 2
Posez les vis aux endroits identifiés par .
Supports de fixation communs
