VX409/VZ409
Français
MANUEL
D’INSTALLATION
Note:
*1: Raccordement de la borne PHONE INTERRUPT (interruption téléphone):
l'interrupteur du téléphone coupe le son si le fil reçoit un signal négatif ou de masse.
Reportez-vous à la page suivante pour la façon de
raccorder le fil du frein de stationnement.
Jaune
Noir
Violet
Violet/Noir
Vert pré
Gris
Gris/Noir
Blanc
Blanc/Noir
Vert
Vert/Noir
Bleu/Blanc
Orange/Blanc
Rouge
Brun
Bleu

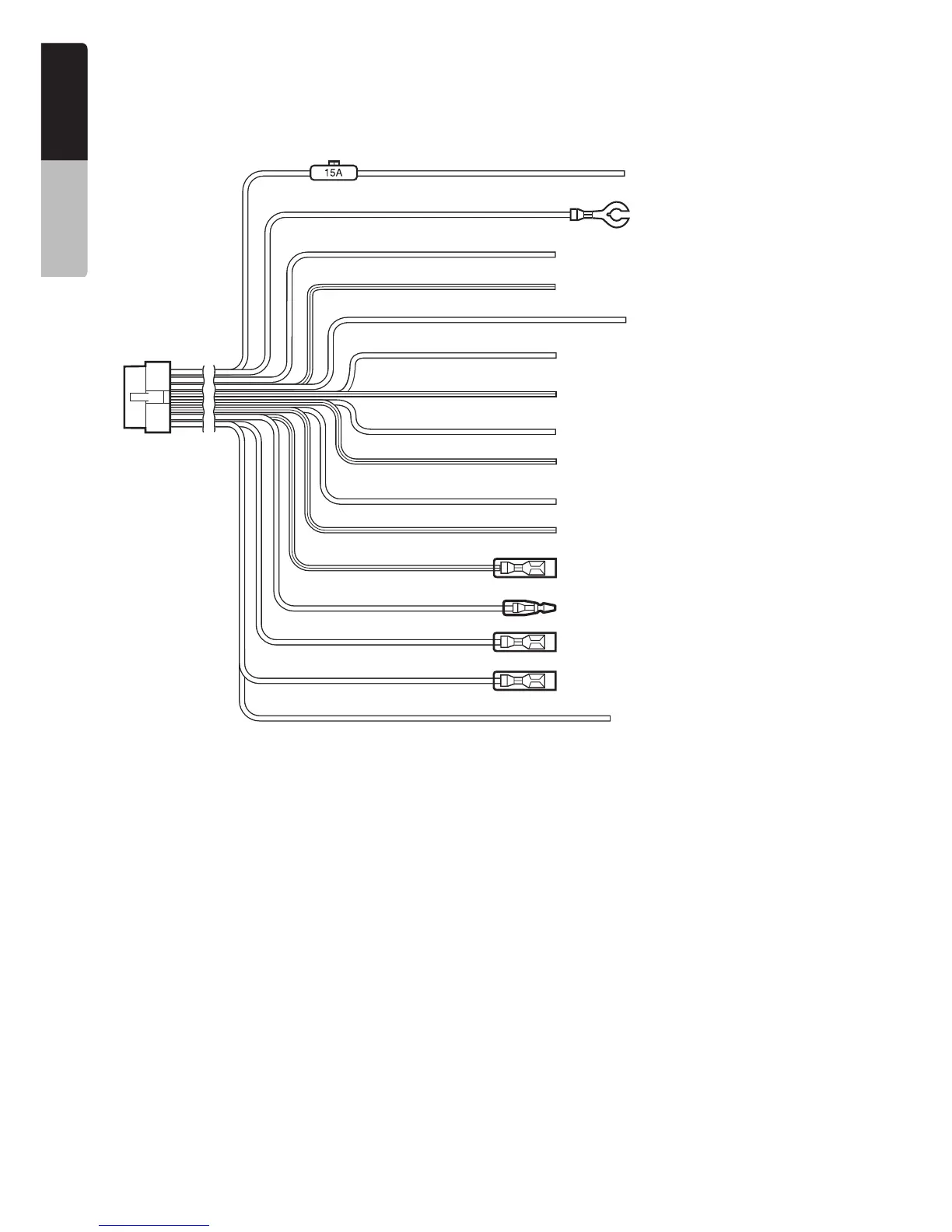

Tension d'alimentation +12 V
Masse
Arrière droit +
Arrière droit -
Fil du frein de stationnement
Avant droit +
Avant droit -
Avant gauche +
Avant gauche -
Arrière gauche +
Arrière gauche -
Cordon de mise sous tension
de l'amplificateur
Éclairage
Accessoires +12 V
Interruption téléphone (*1)
Antenne auto
