Mapa del sistema: Vistas frontal, izquierda y derecha (Modelos A y B)

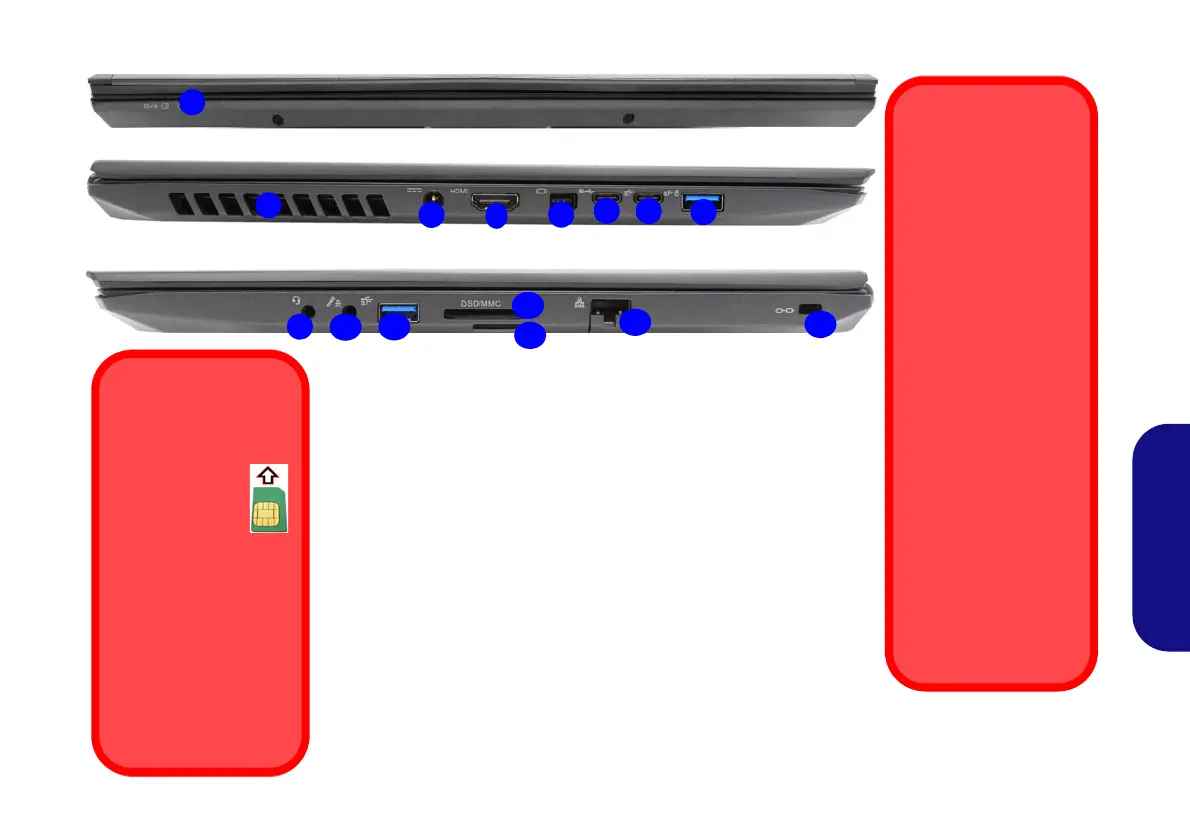

Figura 4 - Vistas frontal, izquierda y derecha (Modelos A y B)
1. Indicadores LED
2. Rejilla
3. Conector de entrada DC
4. Puerto de salida de HDMI
5. Puerto Mini DisplayPort 1.3
6. Puerto DisplayPort 1.3 sobre USB
3.1 Gen 2 Tipo-C
7. Puerto USB 3.1 Gen 2 Tipo-C
8. *Puerto USB 3.0 (USB 3.1 Gen 1)
Tipo-A alimentado
*Active o desactive este puerto
con Fn + Botón de encendido
(vea la Tabla 3 en la
página 119).
9. Conector de audio 2 en 1
(auriculares y micrófono)
10. Conector de audio 2 en 1
(micrófono y S/PDIF óptico)
11. Puerto USB 3.0 (USB 3.1
Gen 1) Tipo-A
12. Lector de tarjetas Multi en 1
13. (Opcional para Modelo A)
Lector de tarjetas USIM
(para tarjeta USIM 4G)
14. Conector LAN RJ-45
15. Ranura del cierre de
seguridad

Expulsión de la tarjeta
USIM
Simplemente presione
la tarjeta USIM para
expulsarla, pero no lo
haga mientras la tarjeta
está trabajando.
Si expulsa la tarjeta
mientras hay una
conexión 4G en curso,
necesitará apagar el
sistema, vuelva a
insertar la tarjeta USIM,
reinicie el sistema y
luego restablezca la
conexión 4G.
Si desea cambiar las
tarjetas USIM también
necesitará apagar el
sistema, vuelva a inser-
tar la tarjeta USIM, rei-
nicie el sistema y luego
restablezca la conexión
4G.
1
Parte frontal
Lateral izquierdo
Lateral derecho

Orientación de la
tarjeta USIM
Tenga en cuenta
que el lateral le-
gible de la tarjeta
USIM (con los
contactos dora-
dos) debería mirar hacia
arriba, como se ilustra.
Recalentamiento
Para evitar que su orde-
nador se recaliente com-
pruebe que nada
bloquea la(s) rejilla(s)
con el equipo encendido.
11
13
12
10
9
14
15
3
4
5
7
2
6
8
Lateral izquierdo
